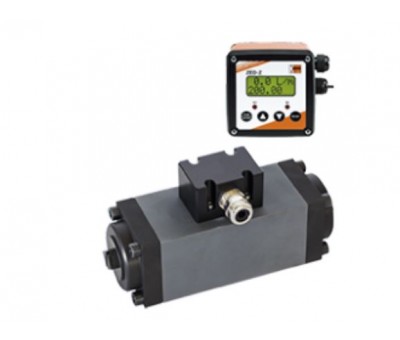

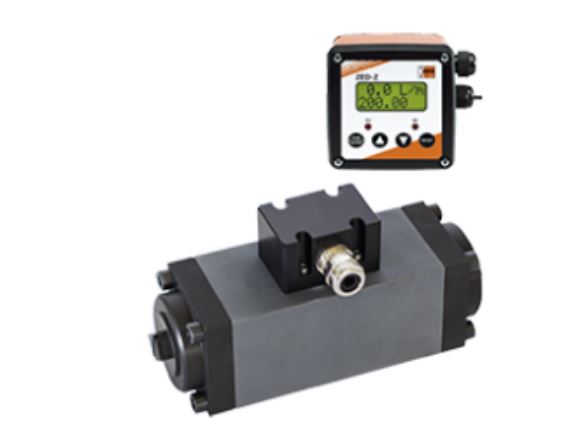

Débitmètre volumétrique à vis hélicoïdale série OME
Spécialement conçu pour la mesure ou le contrôle de fluides visqueux à prix attractif, le débitmètre volumétrique à vis OME de KOBOLD Instrumentation est un standard éprouvé de longue date.
Cet indicateur de mesure volumétrique de mesure est destiné aux fluides visqueux, non abrasifs de 1 - 5000 mm2/s. Il répond ainsi aux exigences de haute précision et fiabilité de la technique innovante de mesure actuelle.
Caractéristiques
| Débitmètre volumétrique à vis | Série OME |
|
Gamme de mesure
|
0,2-10 L/min ...2-100 L/min pour liquides |
| Raccord | G ½...G 1 femelle, Bride DN 15..DN 25 |
| Matière | Aluminium |
| Pression max. | 40 bar |
| Température max. | 100 °C |
| Précision | ± 0,3% de la valeur mesurée |
| Gamme de viscosité | 1-5000 m²/s |
| Sortie | analogique, compteur, contacts,indication digitale |
Mot du fournisseur
Fonctionnement du compteur à vis hélicoïdale série OME
Le coeur de ce débitmètre volumétrique à vis fonctionnant selon le principe du refoulement, sont deux vis hélicoïdales avec un profil cycloïdal dont la rotation est directement captée par un ou deux détecteurs de proximité inductifs. Ce nouveau procédé breveté de détecter directement la vis hélicoïdale permet une construction compacte à coût avantageux du débitmètre.
Le fluide à mesurer coule axialement et entraîne la paire de vis hélicoïdales en une rotation uniforme et non pulsante. Les vis hélicoïdales fabriquées avec la plus haute précision reposent à leur extrémité chacune dans un roulement à billes. La paire de vis hélicoïdales forme des chambres volumétriques exactement définies qui sont une mesure pour le débit volumétrique transporté. Ces unités de volume sont interprétées à l’aide d’une électronique branchée en aval.Un second capteur peut être utilisé pour détecter le sens d'écoulement ou pour doubler les pulses.
