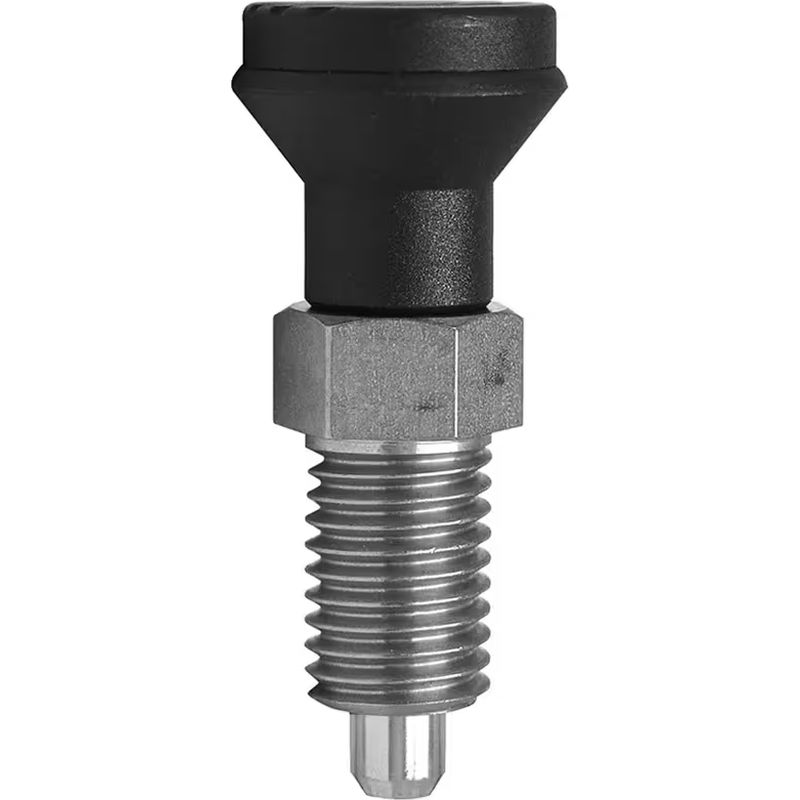

Doigt d’indexage fileté avec / verrouillage
Doigt d’indexage fileté avec / verrouillage

Doigt d’indexage fileté avec / verrouillage

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
01 81 80 51 41

Description

Les doigts d'indexage filetés avec ou sans verrouillage permettent des ajustements rapides sur une large gamme de plates-formes, d'installations et de tables.
Ils servent à placer, positionner, indexer et sécuriser dans le cadre d'applications comme les convoyeurs, les équipements sportifs, médicaux, le matériel de restauration, etc.

Séries : SR5408, SR6564, SR6565

Caractéristiques


Référence Essentra Longueur boulon Longueur totale Ø tête Force d'extrémité initiale Force finale d'extrémité Taille du filetage du corps Type de verrouillage de la poignée
10624869 10.0 mm 47.5 mm 33.0 mm M16
10195857 6.0 mm 34.0 mm 25.0 mm M10 x 1
10628584 7.0 mm 40.5 mm 28.0 mm M12 x 1,5
10195994 10.0 mm 47.5 mm 33.0 mm M16 x 1,5
10196076 5.0 mm 27.5 mm 21.0 mm M8 x 1
10645116 7.0 mm 40.5 mm 28.0 mm M12 x 1.5
10196359 10.0 mm 33.0 mm 12.0 mm 3.00 N 12.00 N M6 Frein
10196397 13.5 mm 43.5 mm 16.0 mm 5.00 N 24.00 N M8 x 1 Frein
10196434 20.5 mm 68.0 mm 25.0 mm 6.00 N 22.00 N M16 x 1.5 Frein
10637814 13.5 mm 43.0 mm 16.0 mm 5.00 N 24.00 N M8 x 1 Frein
10196601 17.0 mm 52.0 mm 18.0 mm 5.00 N 21.00 N M10 Frein
10270639 M12 x 1.5
10270646 M16 x 1.5
10195819 5.0 mm 27.5 mm 21.0 mm M8 x 1
10195895 6.0 mm 34.0 mm 25.0 mm M10 x 1
10628621 7.0 mm 40.5 mm 28.0 mm M12 x 1,5
10196038 10.0 mm 47.5 mm 33.0 mm M16 x 1,5
10196106 6.0 mm 34.0 mm 25.0 mm M10
10196366 13.5 mm 43.0 mm 16.0 mm 5.00 N 24.00 N M8 x 1 Frein
10196403 17.0 mm 52.0 mm 18.0 mm 5.00 N 21.00 N M10 Frein
10196557 10.0 mm 32.5 mm 12.0 mm 3.00 N 12.00 N M6 Frein
10196571 13.5 mm 46.0 mm 18.0 mm 5.00 N 24.00 N M10 x 1 Frein
10196618 16.5 mm 55.0 mm 21.0 mm 5.00 N 21.00 N M12 x 1.5 Frein
10270660 M10 x 1
10196014 10.0 mm 47.5 mm 33.0 mm M16
10235317 6.0 mm 34.0 mm 25.0 mm M10 x 1
10196144 7.0 mm 40.5 mm 28.0 mm M12
10196229 10.0 mm 47.5 mm 33.0 mm 16 x 1.5 Frein
10280850 24.0 mm M12 x 1.75
10281079 8.0 mm 26.5 mm 17.5 mm 1.00 N 7.0 N M10 Sans verrouillage
10195840 6.0 mm 34.0 mm 25.0 mm M10 x 1
10196540 24.0 mm 63.5 mm 25.0 mm 6.00 N 22.00 N M16 x 1.5 Sans verrouillage
10195871 6.0 mm 34.0 mm 25.0 mm M10
10195949 7.0 mm 40.5 mm 28.0 mm M12
10196205 10.0 mm 47.5 mm 33.0 mm M16
10270684 M16 x 1.5
10280843 24.0 mm M12 x 1.75
10281062 8.1 mm 26.5 mm 17.5 mm 1.00 N 7.00 N M10 Sans verrouillage
10195826 6.0 mm 34.0 mm 25.0 mm M10
10195901 7.0 mm 40.5 mm 28.0 mm M12
10195963 10.0 mm 47.5 mm 33.0 mm M16
10196045 5.0 mm 27.5 mm 21.0 mm M8
10196113 6.0 mm 34.0 mm 25.0 mm M10 x 1
10196175 10.0 mm 47.5 mm 33.0 mm M16 x 1.5
10645123 12.0 mm 30.0 mm 12.0 mm 3.00 N 12.00 N M6 x 0.75 Sans verrouillage
10196274 16.0 mm 40.0 mm 16.0 mm 5.00 N 24.00 N M8 x 1 Sans verrouillage
10196311 24.0 mm 59.0 mm 21.0 mm 6.00 N 22.00 N M12 Sans verrouillage
10196465 12.0 mm 30.5 mm 12.0 mm 3.00 N 12.00 N M6 Sans verrouillage
10196502 16.0 mm 42.5 mm 18.0 mm 5.00 N 24.00 N M10 x 1 Sans verrouillage
10195796 5.0 mm 27.5 mm 21.0 mm M8
10196472 16.0 mm 39.5 mm 16.0 mm 5.00 N 24.00 N M8 x 1 Sans verrouillage
10196519 20.0 mm 49.0 mm 18.0 mm 5.00 N 21.00 N M10 Sans verrouillage
10196526 20.0 mm 52.0 mm 21.0 mm 5.00 N 21.00 N M12 x 1.5 Sans verrouillage
10280836 18.2 mm M10 x 1.0
10280874 18.2 mm M10 x 1.0
10195802 5.0 mm 27.5 mm 21.0 mm M8 x 1
10195888 6.0 mm 34.0 mm 25.0 mm M10 x 1
10195956 7.0 mm 40.5 mm 28.0 mm M12 x 1,5
10196021 10.0 mm 47.5 mm 33.0 mm M16 x 1,5
10196090 6.0 mm 34.0 mm 25.0 mm M10 x 1
10196168 10.0 mm 47.5 mm 33.0 mm M16
10196236 12.0 mm 30.0 mm 12.0 mm 3.00 N 12.00 N M6 Sans verrouillage
10196267 16.0 mm 42.5 mm 18.0 mm 5.00 N 24.00 N M8 Sans verrouillage
10196304 20.0 mm 52.0 mm 21.0 mm 5.00 N 21.00 N M12 x 1.5 Sans verrouillage
10196458 12.0 mm 30.0 mm 12.0 mm 3.00 N 12.00 N M6 x 0.75 Sans verrouillage
10196496 16.0 mm 40.0 mm 16.0 mm 5.00 N 24.00 N M8 x 1 Sans verrouillage
10196533 24.0 mm 59.0 mm 21.0 mm 6.00 N 22.00 N M12 Sans verrouillage
10195833 6.0 mm 34.0 mm 25.0 mm M10
10195918 7.0 mm 40.5 mm 28.0 mm M12
10195970 10.0 mm 47.5 mm 33.0 mm M16
10196052 5.0 mm 27.5 mm 21.0 mm M8
10196120 6.0 mm 34.0 mm 25.0 mm M10 x 1
10196441 12.0 mm 30.0 mm 12.0 mm 3.00 N 12.00 N M6 Sans verrouillage
10196489 16.0 mm 40.0 mm 16.0 mm 5.00 N 24.00 N M8 Sans verrouillage
10196342 10.0 mm 32.5 mm 12.0 mm 3.00 N 12.00 N M6 x 0.75 Frein
10196380 13.5 mm 43.5 mm 16.0 mm 5.00 N 24.00 N M8 Frein
10196427 20.5 mm 63.5 mm 21.0 mm 6.00 N 22.00 N M12 Frein
10196564 10.0 mm 33.0 mm 12.0 mm 3.00 N 12.00 N M6 Frein
10196595 13.5 mm 43.5 mm 16.0 mm 5.00 N 24.00 N M8 x 1 Frein
10196632 20.5 mm 68.0 mm 25.0 mm 6.00 N 22.00 N M16 x 1.5 Frein
10270677 M12 x 1.5
10196151 7.0 mm 40.5 mm 28.0 mm M12 x 1.5
10196335 10.0 mm 32.5 mm 12.0 mm 3.00 N 12.00 N M6 Frein
10196373 13.5 mm 46.0 mm 18.0 mm 5.00 N 24.00 N M10 x 1 Frein
10196410 16.5 mm 55.0 mm 21.0 mm 5.00 N 21.00 N M12 x 1.5 Frein
10634417 10.0 mm 32.5 mm 12.0 mm 3.00 N 12.00 N M6 x 0.75 Frein
10196588 13.5 mm 43.5 mm 16.0 mm 5.00 N 24.00 N M8 Frein
10196625 20.5 mm 63.5 mm 21.0 mm 6.00 N 22.00 N M12 Frein
10270653 M10 x 1.0
10280829 18.2 mm M10 x 1.0
10280867 18.2 mm M10 x 1.0
10195789 5.0 mm 27.5 mm 21.0 mm M8
10195864 6.0 mm 34.0 mm 25.0 mm M10
10195925 7.0 mm 40.5 mm 28.0 mm M12 x 1,5
10195987 10.0 mm 47.5 mm 33.0 mm M16 x 1,5
10196069 5.0 mm 27.5 mm 21.0 mm M8 x 1
10196137 7.0 mm 40.5 mm 28.0 mm M12 x 1.5
10196199 10.0 mm 47.5 mm 33.0 mm M16
10196243 12.0 mm 30.5 mm 12.0 mm 3.00 N 12.00 N M6 Sans verrouillage
10195932 7.0 mm 40.5 mm 28.0 mm M12
10196007 10.0 mm 47.5 mm 33.0 mm M16
10196083 6.0 mm 34.0 mm 25.0 mm M10
10628546 7.0 mm 40.5 mm 28.0 mm M12 x 1.5
10196212 10.0 mm 47.5 mm 33.0 mm M16 x 1.5
10196250 16.0 mm 39.5 mm 16.0 mm 5.00 N 24.00 N M8 x 1 Sans verrouillage
10196298 20.0 mm 49.0 mm 18.0 mm 5.00 N 21.00 N M10 Sans verrouillage
10196182 10.0 mm 47.5 mm 33.0 mm M16 x 1.5
10196328 24.0 mm 63.5 mm 25.0 mm 6.00 N 22.00 N M16 x 1.5 Sans verrouillage
10196281 16.0 mm 40.0 mm 16.0 mm 5.00 N 24.00 N M10 x 1 Sans verrouillage

Mot du fournisseur

Les doigts d'indexation et les poussoirs à ressort d'Essentra Components sont proposés dans différents types tels que les doigts d'indexage à came, goupilles à ressort, ainsi que les poussoirs à ressort filetés. Ces composants mécaniques sont utilisés dans une grande variété d'applications, depuis les équipements de gymnastique, les convoyeurs et les équipements médicaux jusqu'aux applications de machines et de fixations.

Chaque composant est disponible dans différentes tailles de filetage métrique en fonction des exigences de votre projet. En plus de nos poussoirs à indexation et à ressort, nous stockons des blocs de montage et des brides dans une large gamme de tailles, avec le choix d'une finition par revêtement en poudre.
