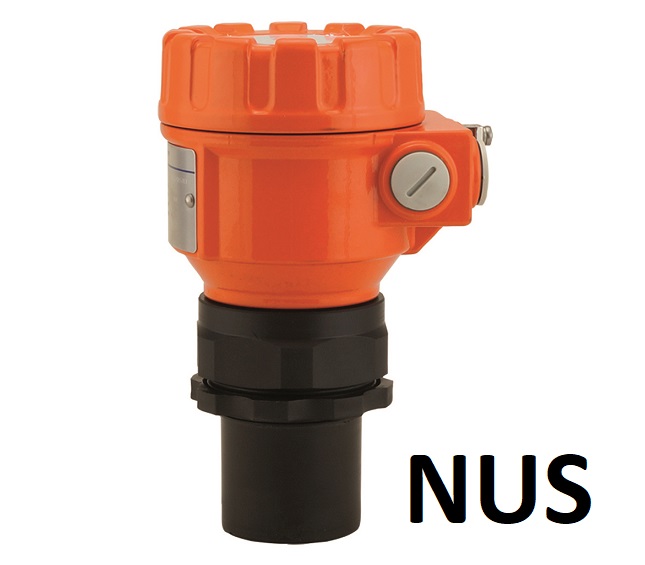

Indicateur de niveau à ultrason NUS-4

L'indicateur de niveau NUS-4 est un transmetteur à ultrason compact, intégrant un capteur ultrasonique et une électronique dans un boîtier. Il a été conçu pour la mesure sans contact de niveau ou de volume dans des bacs, réservoirs, citernes ouverts ou fermés, ou pour la mesure de debit en canal ouvert.

Principe de fonctionnement : le capteur émet un train d'impulsions ultrasoniques et reçoit l'écho en retour. L'électronique à microprocesseur traite le signal reçu en écho après réflexion sur la surface du liquide et calcule le temps de transit entre le capteur et la surface du liquide.
Un signal de sortie analogique standard est disponible pour transférer les données, ainsi qu'une éventuelle sortie relais d'alarme.
Pour un affichage local et une programmation plus aisée, un module afficheur peut être installé dans le boîtier. Le faible angle des ondes ultrason (5 - 7° à -3dB).
