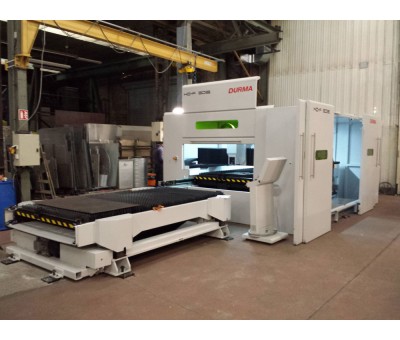

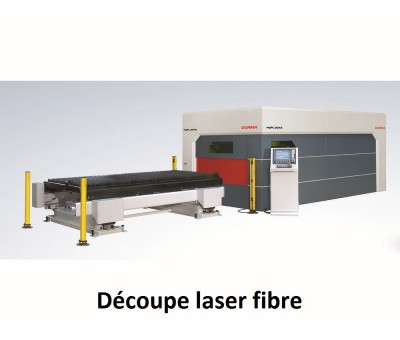

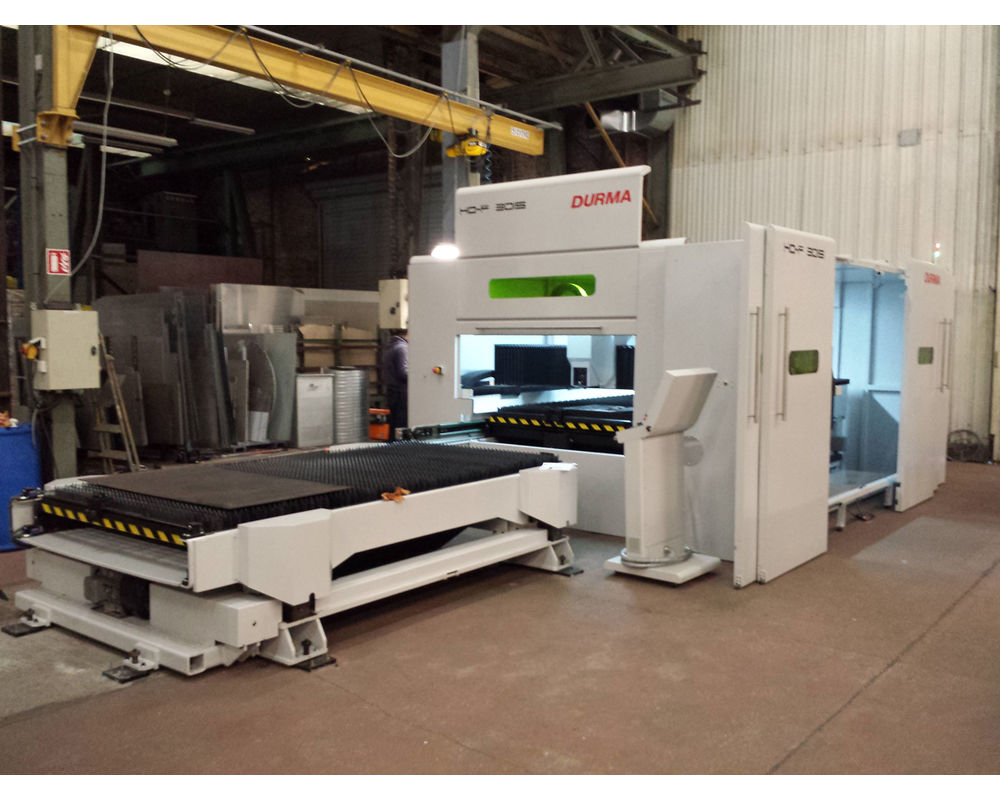

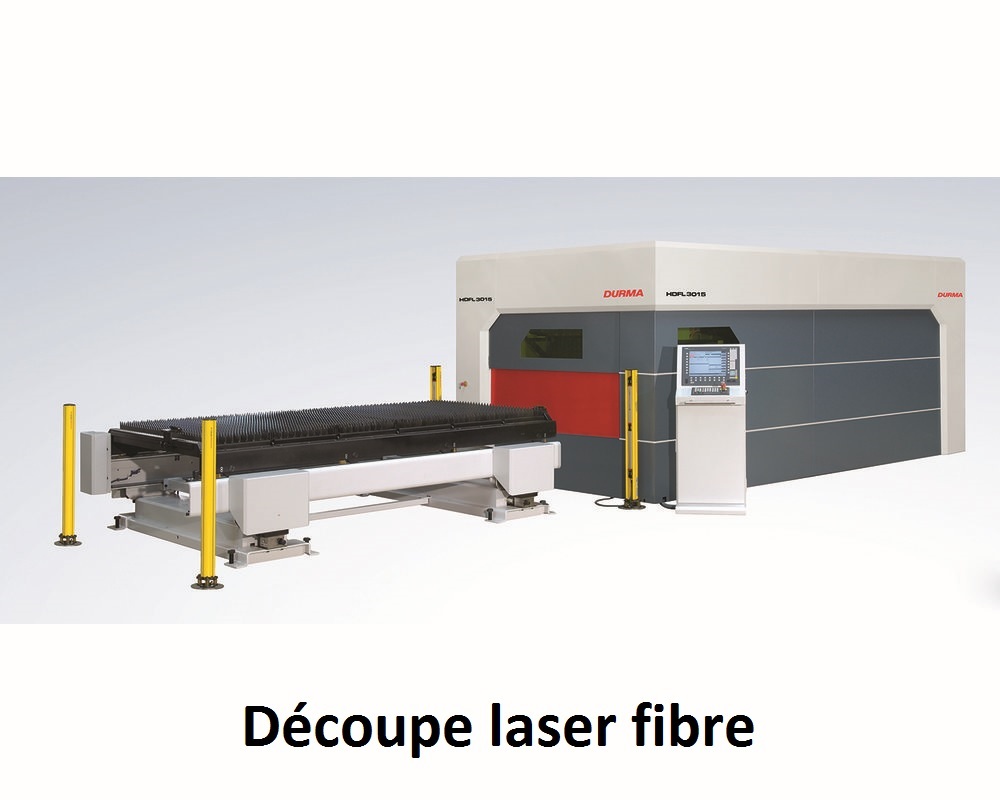

Machine de découpe laser fibre DURMA
- Source IPG fibre optique
- Haute puissance lasers à fibre crée à partir de fibres optiques
- Durée de vie estimée Diode> 100.000 heures
- Tête automatique avec tête de contrôle de diagnostic (full diagnostic head controller HP 1.5” M)
- Calcul automatique du point de focal
- Refroidisseur (inclut fonction réchauffement du réservoir)
- Extracteur de fumée
- Capteur de température intégrée
- Capteur intégré rupture de lentille
- Lentille 5 pouce et 7,5
- Ensemble des buses 1,0 à 1,2-1.5 - 1,8 à 2,0 - 2,5 - 3,0 mm
- Système automatique de changement de palette
- Positionnement Automatique de la tôle et système de détection de la dimension
- Diode laser de positionnement
- Graissage centralisé
- Convoyeur pour petites pièces
- Page simple des paramètres coupe interface utilisateur (Puissance-vitesse-pression)
- Logiciel Cad / Cam avec Nesting automatique LANTEK
- Nitro-Cut (coupe de haute pression)
- Cycles d'alimentation programmable
- Sprint-Cut (Optimisation de la découpe en ligne)
- Machine jusqu'à 43 ° C de température ambiante
- Eclairage dans la zone de travail
- Multi système d'échappement de chambre
- Dispositifs de sécurité
- Options spéciales de découpe au laser
- Protection contre la surchauffe (vitesse-puissance)
- Air Conditionnée armoire électrique
- Webcam pour le service
Caractéristiques
| Références | HD-F 3015 IPG 2kw | HD-FL 3015 IPG 2kw | HD-F 3015 IPG 3kw |
| Course longitudinale - X | 3000 mm | 3000 mm | 3000 mm |
| Course transversale - Y | 1500 mm | 1500 mm | 1500 mm |
| Course verticale - Z | 150 mm | 150 mm | 150 mm |
| Dimensions max. des pièces | 3000x1500 mm | 3000x1500 mm | 3000x1500 mm |
| Poids maximum des pièces | 1250 kg | 1250 kg | 1250 kg |
| Vitesse position. axe X | 90 m/mn | 175 m/mn | 90 m/mn |
| Vitesse position. axe Y | 100 m/mn | 175 m/mn | 100 m/mn |
| Précision positionnement | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Précision repositionnement | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Commande numérique | SIEMENS 840 D | SIEMENS 840 D | SIEMENS 840 D |
| Tête | PRECITEC | PRECITEC | PRECITEC |
| Filtre | VANTERM | VANTERM | VANTERM |
| Capacité du filtre | 6000 m³/h | 6000 m³/h | 6000 m³/h |
| Pression | 5000 N/m² | 5000 N/m² | 5000 N/m² |
| Source laser | IPG Fiber Laser | IPG Fiber Laser | IPG Fiber Laser |
| Puissance | 2 kw | 2 kw | 3 kw |
| Capacité dans l'acier | 15 mm | 15 mm | 18-20 mm |
| Capacité en alu | 8 mm | 8 mm | 8-10 mm |
| Capacité dans l'inox | 6 mm | 6 mm | 10 mm |
| Poids approximatif | 15000 kg | 15000 kg | 15000 kg |
| Encombrement | 10400x3700x2000 mm | 10400x3700x2000 mm | 10400x3700x2000 mm |
| Références | HD-FL 3015 IPG 3kw | HD-F 3015 IPG 4kw | HD-FL 3015 IPG 4kw |
| Course longitudinale - X | 3000 mm | 3000 mm | 3000 mm |
| Course transversale - Y | 1500 mm | 1500 mm | 1500 mm |
| Course verticale - Z | 150 mm | 150 mm | 150 mm |
| Dimensions max. des pièces | 3000x1500 mm | 3000x1500 mm | 3000x1500 mm |
| Poids maximum des pièces | 1250 kg | 1250 kg | 1250 kg |
| Vitesse position. axe X | 175 m/mn | 90 m/mn | 175 m/mn |
| Vitesse position. axe Y | 175 m/mn | 100 m/mn | 175 m/mn |
| Précision positionnement | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Précision repositionnement | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Commande numérique | SIEMENS 840 D | SIEMENS 840 D | SIEMENS 840 D |
| Tête | PRECITEC | PRECITEC | PRECITEC |
| Filtre | VANTERM | VANTERM | VANTERM |
| Capacité du filtre | 6000 m³/h | 6000 m³/h | 6000 m³/h |
| Pression | 5000 N/m² | 5000 N/m² | 5000 N/m² |
| Source laser | IPG Fiber Laser | IPG Filter Laser | IPG Filter Laser |
| Puissance | 3 kw | 4 kw | 4 kw |
| Capacité dans l'acier | 18-20 mm | 18-20 mm | 18-20 mm |
| Capacité en alu | 8-10 mm | 10 mm | 10 mm |
| Capacité dans l'inox | 10 mm | 10 mm | 10 mm |
| Poids approximatif | 15000 kg | 15000 kg | 15000 kg |
| Encombrement | 10400x3700x2000 mm | 10400x3700x2000 mm | 10400x3700x2000 mm |
| Références | HD-FL 3015 IPG 6 kw | HD-FL 4020 IPG 2kw | HD- FL 4020 IPG 3kw |
| Course longitudinale - X | 3000 mm | 4000 mm | 4000 mm |
| Course transversale - Y | 1500 mm | 2000 mm | 2000 mm |
| Course verticale - Z | 150 mm | 150 mm | 150 mm |
| Dimensions max. des pièces | 3000x1500 mm | 4000x2000 mm | 4000x2000 mm |
| Poids maximum des pièces | 1250 kg | 1500 kg | 1500 kg |
| Vitesse position. axe X | 175 m/mn | 175 m/mn | 175 m/mn |
| Vitesse position. axe Y | 175 m/mn | 175 m/mn | 175 m/mn |
| Précision positionnement | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Précision repositionnement | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| Commande numérique | SIEMENS 840 D | SIEMENS 840 D | SIEMENS 840 D |
| Tête | PRECITEC | PRECITEC | PRECITEC |
| Filtre | VANTERM | VANTERM | VANTERM |
| Capacité du filtre | 6000 m³/h | 6000 m³/h | 6000 m³/h |
| Pression | 5000 N/m² | 5000 N/m² | 5000 N/m² |
| Source laser | IPG Filter Laser | IPG Fiber Laser | IPG Fiber Laser |
| Puissance | 6 kw | 2 kw | 3 kw |
| Capacité dans l'acier | 25 mm | 15 mm | 20 mm |
| Capacité en alu | 12 mm | 8 mm | 8 mm |
| Capacité dans l'inox | 12 mm | 6 mm | 10 mm |
| Poids approximatif | 15000 kg | 15000 kg | 15000 kg |
| Encombrement | 10400x3700x2000 mm | 10400x3700x2000 mm | 10400x3700x2000 mm |
| Référence | HD-F 4020 IPG 4kw |
| Course longitudinale - X | 4100 mm |
| Course transversale - Y | 2100 mm |
| Course verticale - Z | 200 mm |
| Dimensions max. des pièces | 4064x2032 mm |
| Poids maximum des pièces | 2000 kg |
| Vitesse position. axe X | 85 m/mn |
| Vitesse position. axe Y | 100 m/mn |
| Précision positionnement | ± 0,05 mm |
| Précision repositionnement | ± 0,05 mm |
| Commande numérique | SIEMENS 840 D |
| Tête | HP SSL / PRECITEC |
| Filtre | VANTERM |
| Capacité du filtre | 4000 m³/h |
| Puissance | 5,5 Kw |
| Source laser | YLS - 4000 |
| Puissance | 4 kw |
| Capacité dans l'acier | 20-25 mm |
| Capacité en alu | 10-12 mm |
| Capacité dans l'inox | 12 mm |
| Poids approximatif | 21000 kg |
| Encombrement | 13100x4800x2530 mm |
- Vitesses combinées : 131 m/mn
- Accélération : 10m/s²
- Consommation électrique total : 36 Kw/h
- Logiciel CAD/CAM Lantek
