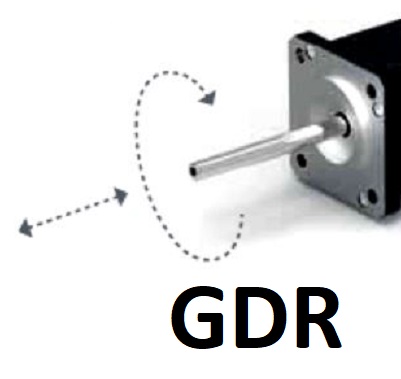

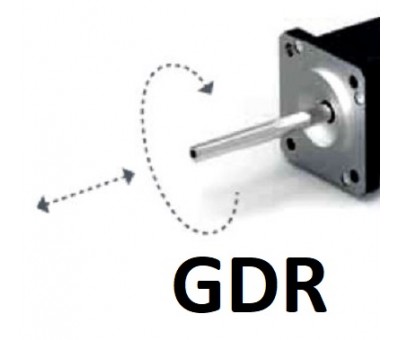

L'actionneur rotolinéaire électrique GDR se compose d'un moteur linéaire tubulaire associé à un moteur brushless à arbre creux. En combinant ces technologies, des mouvements linéaires et des mouvements de rotation peuvent être générés simultanément. Les moteurs peuvent également être commandés indépendamment l'un de l'autre.
Le moteur linéaire à rotation GDR est utilisé pour des applications de pick and place avec un mouvement rotatif ou pour des mécanismes d'ouverture et de fermeture.
Ce modèle est également disponible avec des servocommandes intégrées pouvant être commandées via un bus de terrain CANopen ou EtherCAT.
Caractéristiques
- Effort nominal continu j’usqu’à 100N
- Effort pic jusqu’à 396N
- Course 110 ou 200 mm
- Tige diamètre 16 ou 25 mm
- Répétabilité 0,05 mm
- Couple nominal moteur rotatif jusqu’à 2,4 Nm
- Vitesse nominale 3000 tr/mn
- Arbre creux diamètre 8 ou 16 mm
