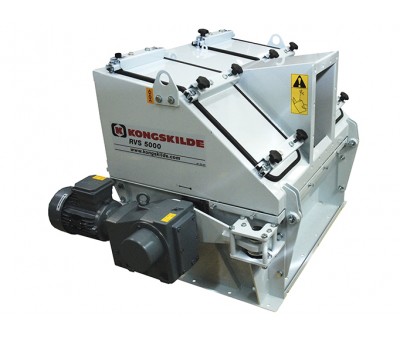

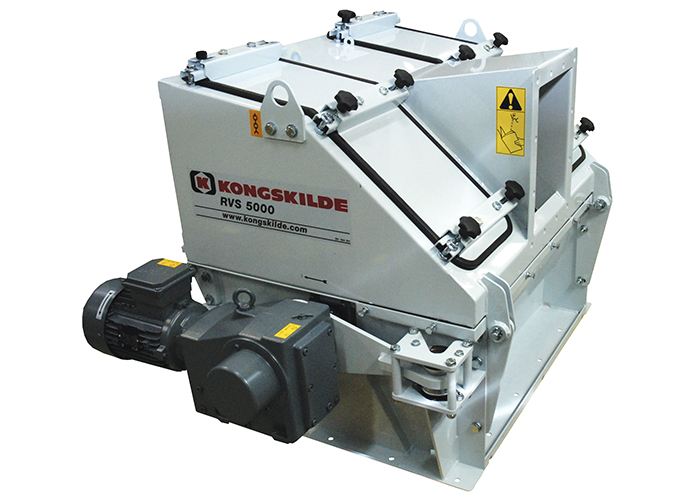

Multi-séparateur air déchets pour l'industrie RVS
Le Multiséparateur RVS 75-II convient tout particulièrement à la séparation des déchets de petites dimensions sur les chaînes de production des industries de fabrication du papier, des feuilles plastiques, des feuilles d’aluminium et des matériaux d’emballage.
Vous recherchez une aspiration puissante sur votre outil de production ? L’utilisation du séparateur air déchet RVS 75-II en association avec la gamme des ventilateurs haute pression Kongskilde permet d’atteindre des puissances d’aspiration très efficaces et des performances très élevées.
Caractéristiques
| Vitesse de rotation RVS 75-II trs/min |
Rapport | Moteur Kw |
Moteur | Moteur trs/min |
Poids en Kg avec moteur |
| 70 | 1:20 | 2,2 | IEC 90 B5 | 1400 | 119 |
| 56 | 1:25 | 1,5 | IEC 90 B5 | 1400 | 117 |
| 35 | 1:40 | 1,1 | IEC 90 B5 | 1400 | 113 |
Principe de fonctionnement : le Multiséparateur RVS 75-II sépare les produits du flux d’air aspiré, et les réintroduit dans la tuyauterie sous pression.
Le rotor du Multiséparateur est constitué de deux parties séparées par un filtre à mailles. L’ensemble tourne à faible vitesse. Sur la partie supérieure (entrée), l’air passe au travers du filtre jusqu’à l’entrée d’air du ventilateur, tandis que les déchets sont retenus. Dans la partie inférieure, l’air en provenance du ventilateur passe à travers le filtre et les compartiments du rotor, garantissant un débit suffisant dans le réseau de transport. Le produit peut alors être acheminé à travers le réseau de tuyauterie OK vers un container, un big bag ou tout autre système de stockage similaire.
Le remplissage des chambres dépend du type de produit impliqué et de sa longueur de coupe. Les capacités indiquées se réfèrent à un produit de courte longueur (50-70mm). Le séparateur accepte des matériaux pouvant atteindre des longueurs jusqu’à 150mm. On utilise des tuyauteries OK160 pour connecter le ventilateur et le RVS 75-II.
| Volume de la chambre côté produit | 3,3 litres |
| Nombre de chambres dans le rotor | 6 |
| Diamètre des orifices du filtre | ø 3 mm |
| Diamètre du rotor | ø 395 mm |
| Perte de charge totale à un débit d'air de 1800m3/h | Environ 350 mmCE |
| Connexion à l'aspiration et au refoulement | OK 160 |
