Palier composite PTFE à enroulement filamentaire HPF
Respectueux de l'environnement, le palier composite PTFE à enroulement filamentaire HPF propose une capacité de charge élevée.
Conçu sur la base d’un ruban chargé de PTFE, il a été spécifiquement développé pour les applications hydroélectriques.
Doté d’une surface antifriction usinable, le palier autolubrifiant HPF dispose d’un faible coefficient de frottement.
Son excellente résistance à l'usure, à la corrosion et aux charges d‘angle vous garantissent une durée de vie améliorée.
Sa très faible absorption d‘eau empêche tout gonflement et assure ainsi une stabilité dimensionnelle,
Conditions de fonctionnement :
- A sec Très bon
- Huilé Très bon
- Graissé Pas approprié
- Lubrifié à l'eau Très bon
- Autres fluides Bon
Caractéristiques
STRUCTURE ET COMPOSITION
- Matériau Composite
- Ruban chargé de PTFE + Enroulement filamentaire de fibres de verres tissées imprégnées de résine époxyde
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 140 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -195 |
| Max | °C | 140 | |
| À SEC | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 1.23 | |
| Coefficient de frottement, f | 0.02 - 0.10 * | ||
| LUBRIFIÉ À LA GRAISSE | |||
| Coefficient de frottement, f | 0.02 - 0.08 * | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | µm | 0.2 - 0.8 | |
| Dureté de l'arbre | Normale | HB | > 180 |
| Pour une plus grande durée de vie | HB | > 480 |
* Dépend des conditions d'utilisation
Pièces standard disponibles selon le stock

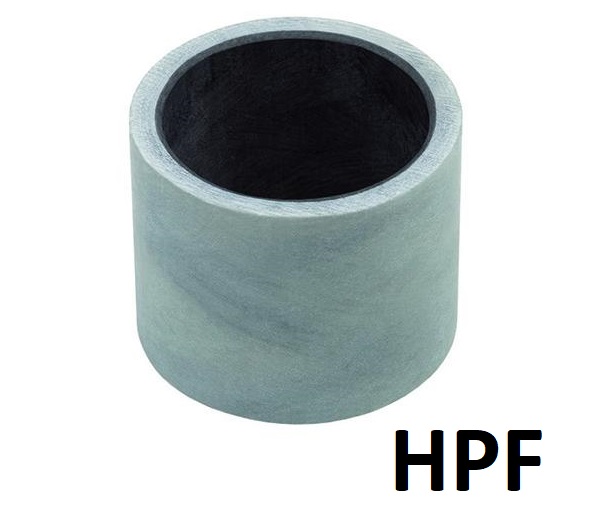

- Bagues cylindriques lisses

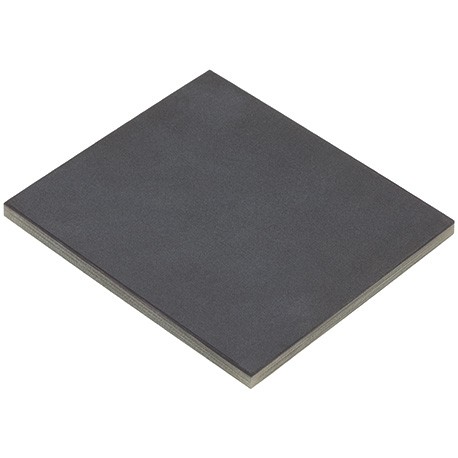

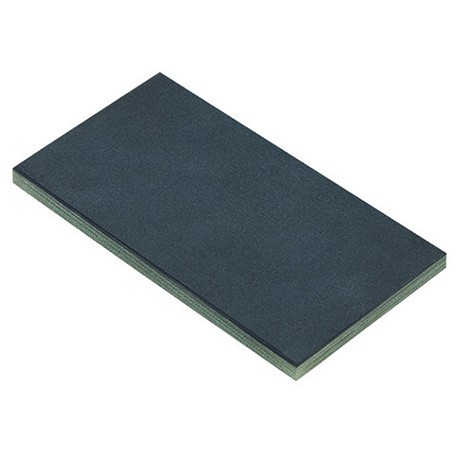

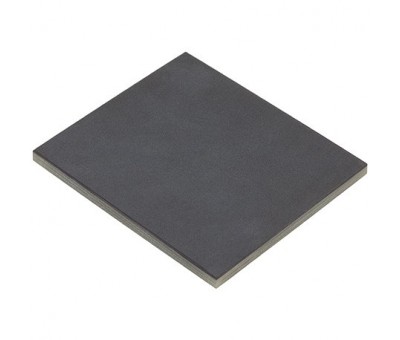

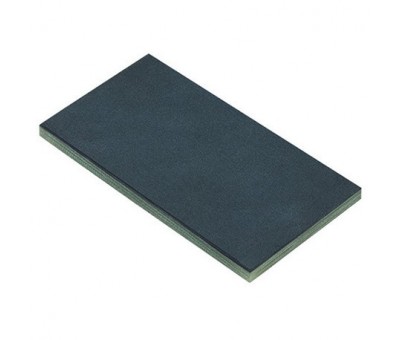

- Plaques de glissement
Disponibles sur commande : bagues cylindriques de dimensions non standard, paliers spéciaux adaptés aux besoins du client
