Palier lisse acier bronze résine Acétal DX®
Le palier lisse composite DX® est adapté aux conditions de lubrification marginale à la graisse ou à l'huile. Les bagues standard présentent des alvéoles sur la couche antifriction qui servent de réservoir de graisse ; une version avec couche antifriction lisse est disponible sur demande.
Recommandé pour les mouvements linéaires, oscillants et rotatifs, le palier lisse métal résine DX® founit une
performance optimale sous fortes charges et faibles vitesses
Il est disponible dans une large gamme de pièces standard, selon le stock :

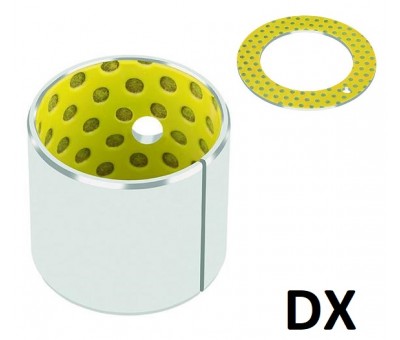

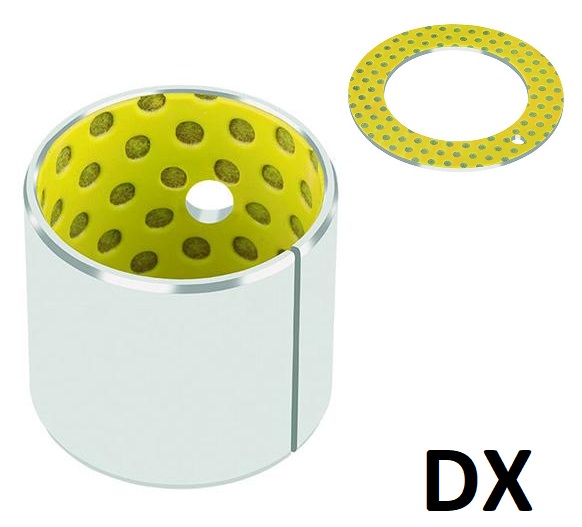

- Bagues cylindriques

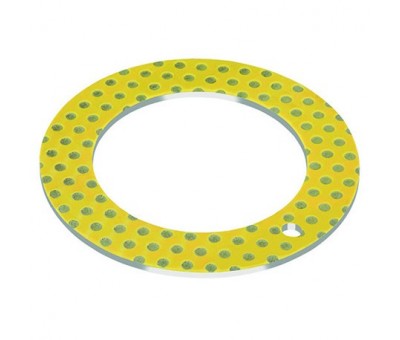

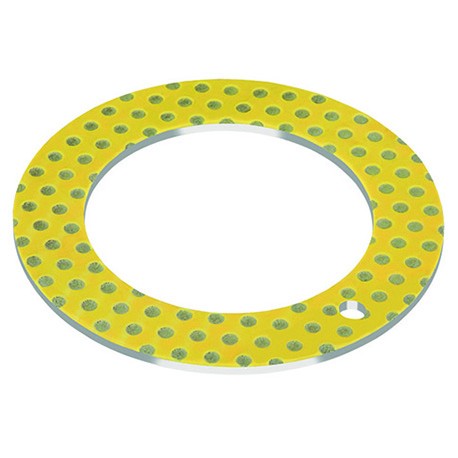

- Rondelles de butée

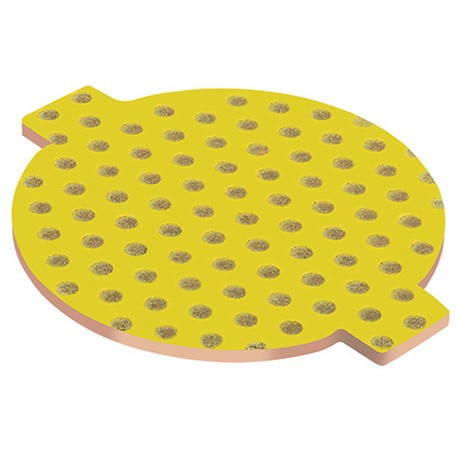

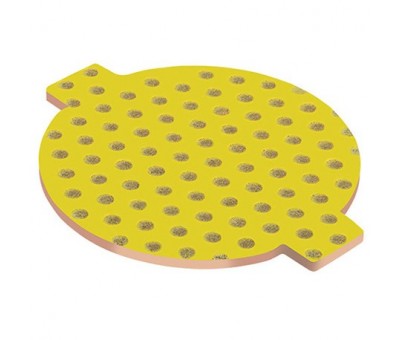

- Plaques de glissement
Conditions de fonctionnement :
- A sec Pas approprié
- Huilé Bon
- Graissé Très bon
- Lubrifié à l'eau Pas approprié
- Autres fluides Pas approprié
Caractéristiques
Structure et composition :
- Palier Lisse Composite en Métal-Polymère
- Support Acier + Couche de Bronze Poreux + Résine Acétal avec Alvéoles
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 140 |
| Dynamique | N/mm2 | 140 | |
| Température de fonctionnement | Min | °C | -40 |
| Max | °C | 130 | |
| Coefficient de dilatation thermique linéaire | Parallèle à la surface | 10-6/K | 11 |
| Perpendiculaire à la surface | 10-6/K | 29 | |
| LUBRIFIÉ À LA GRAISSE | |||
| Vitesse de glissement maximale, U | m/s | 2.5 | |
| Facteur pU maximal | N/mm2 x m/s | 2.8 | |
| Coefficient de frottement, f | 0.06 – 0.12 | ||
| RECOMMANDATIONS | |||
| Rugosité de l’arbre rectifié, Ra | µm | ≤ 0.4 | |
| Dureté de l'arbre | Normale | HB | > 200 |
| Pour une plus grande durée de vie | HB | > 350 |
Disponibles sur commande : paliers de formes standard avec dimensions spéciales, demi-coussinets, pièces embouties ou matricées, paliers avec encoches, trous et gorges usinées pour le passage du lubrifiant, paliers spéciaux adaptés aux besoins du client
