Palier lisse en acier trempé cementé et revenu GGB-SHB®

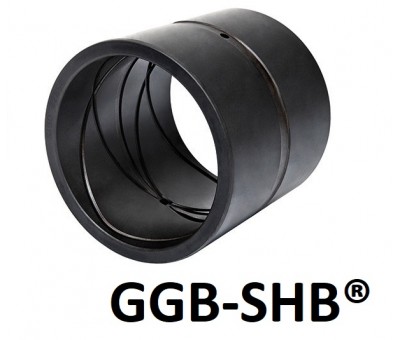

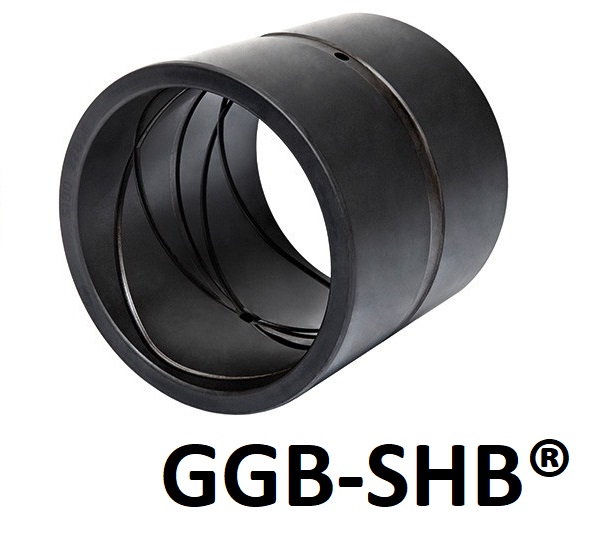

Le palier en acier trempé cémenté GGB-SHB® est une bague cylindrique idéale pour les applications lubrifiées. Cette bague cylindrique est conçue pour une lubrification à la graisse. Elle offre une performance optimale sous faible vitesse de rotation et sous charge élevée.
La version standard de ce palier acier trempé est la bague cylindrique lisse mais il peut être produit sur demande avec rainures.
Conditions de fonctionnement :
- A sec Non recommandé
- Lubrifié à l'huile Bon
- Lubrifié à la graisse Très bon
- Lubrifié à l'eau Non recommandé
- Autres fluides Suivant la nature du fluide utilisé
Caractéristiques
STRUCTURE ET COMPOSITION
- Bagues Cylindriques en Acier Cémenté, Trempé
| PROPRIÉTÉS GÉNÉRALES | Unité | Valeur | |
| Pression maximale, p | Statique | N/mm2 | 300 |
| Dynamique | N/mm2 | 150 | |
| Résistance à la traction | N/mm2 | 550 | |
| Température de fonctionnement maximale | °C | 150 | |
| Densité | 7.8 | ||
| Coefficient de dilatation thermique linéaire | 10-6/K | 12 | |
| GRAISSÉ | |||
| Vitesse de glissement maximale, U | m/s | 0.1 | |
| Facteur pU maximal | N/mm2 x m/s | 1.5 | |
| Coefficient de frottement, f | 0.2 | ||
| MATÉRIAU DE L'ARBRE | |||
| Rugosité de l’arbre rectifié, Ra | µm | ≤ 0.8 | |
| Dureté de l'arbre | HRC | 58 - 62 |

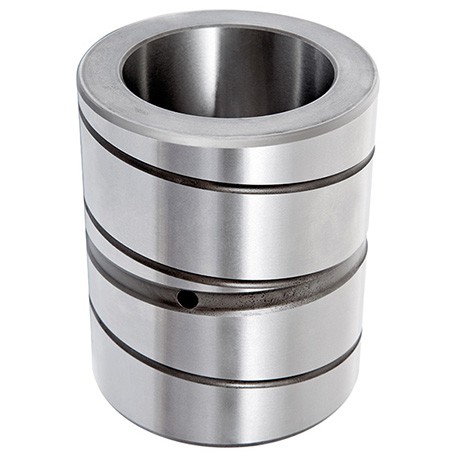

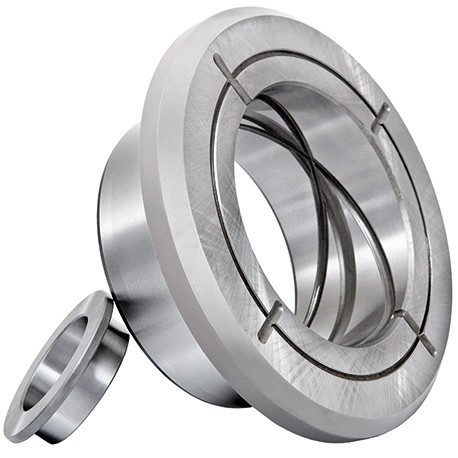

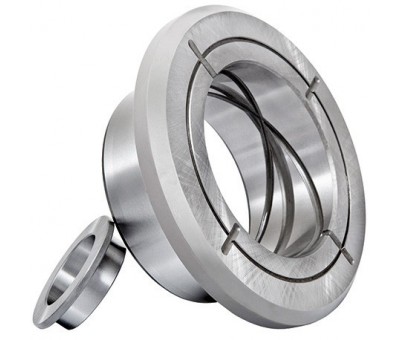

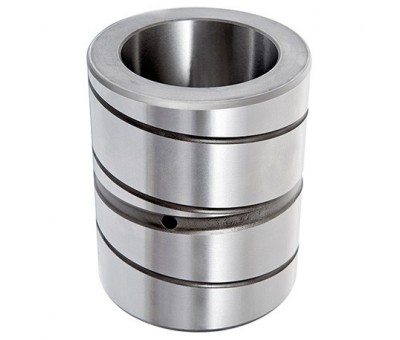

Bagues en acier disponibles sur commande : paliers avec différents types de rainures de graissage, paliers spéciaux
