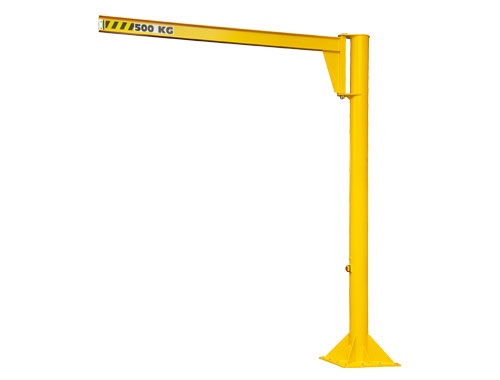

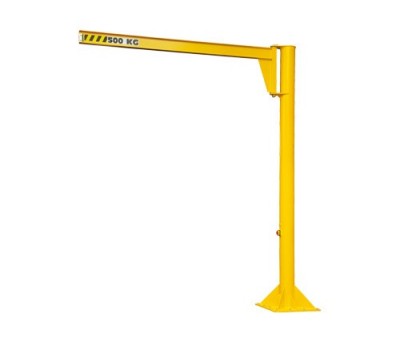

Proposant des charges standard de 150 kg à 2 Tonnes, la série de potences de levage sur fût à flèche inversée. type PFI est destinée à un service intérieur. Elle permet d'effectuer une rotation partielle de 270°

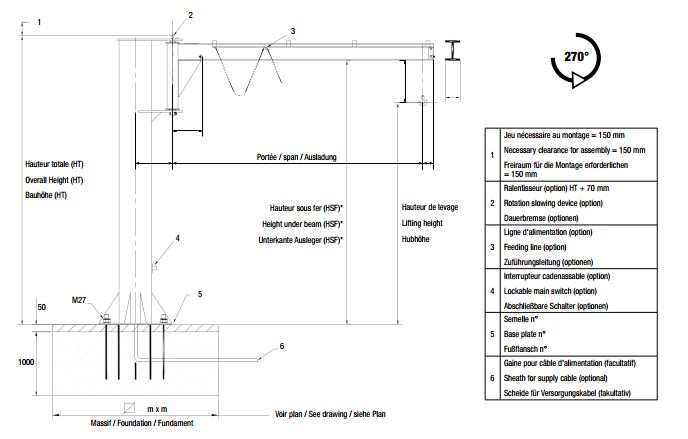

  • HSF standard = 3 m adaptable en + ou en - modifiant d’autant la cote HT, pour HSF supérieure à 4 m nous consulter.
  • Flèche théorique sous charge nominale = environ
    • 1/250e de la portée + hauteur sans dépasser
    • 1/100e de la portée seule.
  • Le couple de renversement CR est donné à titre indicatif et sous charge nominale.
  • Protection : système 3 couches.
  • Finition polyuréthane jaune RAL 1028.
  • Vitesse de levage maximum = 16m/min.

Options :

  • Gabarit de pose + tiges d’ancrage (ou semelle à cheviller : attention aux limites d’utilisation)
  • Ligne d’alimentation palan.
  • Interrupteur cadenassable.
  • Ralentisseur de rotation (adaptable sans intervention mécanique ni soudure).
  • Galvanisation à chaud (nous consulter).
  • Butées de rotation à souder au montage ou réglables.
  • Blocage de rotation 1 ou multipositions.
  • Service extérieur.
  • Palan électrique ou manuel.

Fixations : Il est vivement conseillé d’utiliser les kits d’ancrage que nous vous préconisons afin de garantir une sécurité absolue de la fixation. Tout autre système de fixation n’engage pas notre responsabilité.

Ce type de potence ne peut être motorisé.

Caractéristiques

Portée en mètres 2 à 7 mètres
CMU / Portée 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7
150 Kg * * * * * * * * * * *
250 Kg * * * * * * * * * * *
500 Kg * * * * * * * * * * *
1000 Kg * * * * * * * * *
1600 Kg * * * * * * *
2000 Kg * * * * * * *



.
