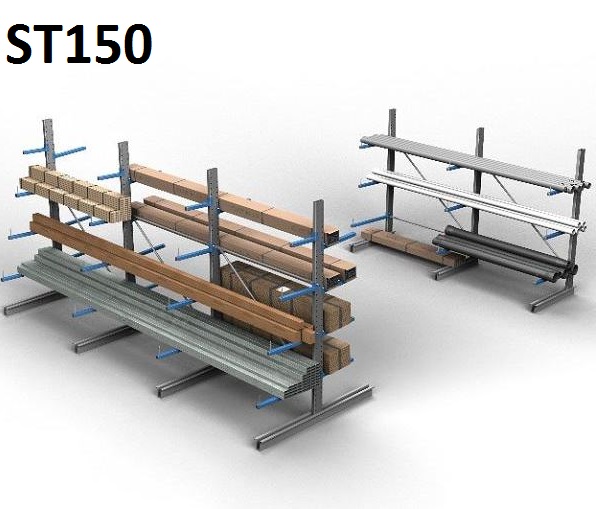

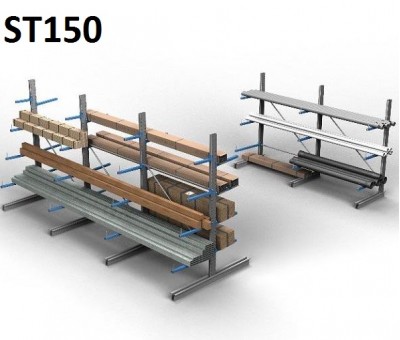

Rayonnage cantilever mi-lourd, type ST 150
Un accès immédiat pour toutes les charges longues et volumineuses : le rayonnage cantilever mi-lourd ST 150, est particulièrement approprié pour résoudre les problèmes de stockage des produits de grande longueur.
Dimensionnées pour des charges mi-lourdes ou plus légères, les structures à crémaillères s’adaptent aux différents besoins.

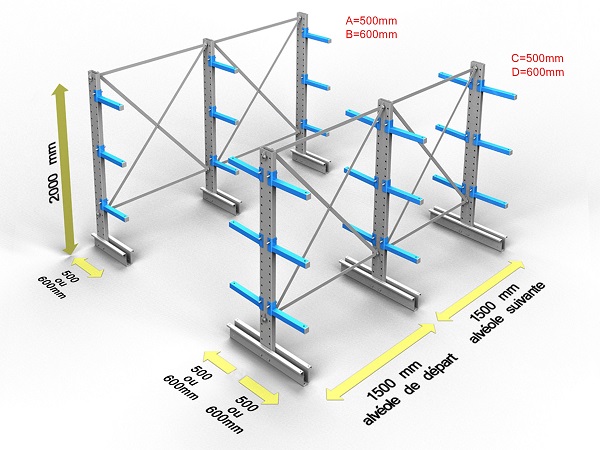

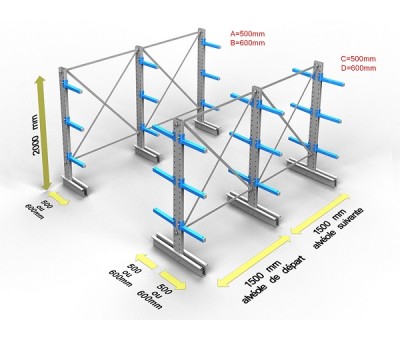

- Hauteur 2 000 mm x profondeur 500 ou 600 mm
- 3 Niveaux de pose + embase
- Travée de 1 500 mm par alvéole
- Charge par bras 500 mm : 360 Kg
- Charge par bras 600 mm : 320 Kg
- Bras réglable au pas de 75 mm
Caractéristiques
Caractéristiques communes à l'ensemble de la gamme de rayonnage à crémaillères :
- Finition : peinture époxy
- Colonne + contreventement : gris RAL 7040
- Embase : galvanisée
- Bras support : bleu RAL 5012
| Alvéole de départ | 1 500 mm |
| Alvéole suivante | 1 500 mm |
| Hauteur | 2 000 mm |
| Profondeur | 500 ou 600 mm |
| Capacité de charge par bras | 360 Kg pour 500 mm |
| 320 Kg pour 600 mm |
Composition de la configuration cantilever simple face
| Elément départ | Elément suivant |
| 2 Colonnes simple face de 2 000 mm, | 1 Colonne simple face de 2 000 mm |
| 2 Embases simple face | 1 Embase simple face |
| 6 Bras supports + 6 goupilles | 3 Bras supports + 3 goupilles |
| 1 Contreventement complet de 1 500 mm | 1 Contreventement complet de 1 500 mm |
Composition de la configuration cantilever double face
| Elément départ | Elément suivant |
| 2 Colonnes double face de 2 000 mm | 1 Colonne double face de 2 000 mm |
| 2 Embases double face | 1 Embase double face |
| 6 Bras supports + 6 goupilles | 3 Bras supports + 3 goupilles |
| 1 Contreventement complet de 1 500 mm | 1 Contreventement complet de 1 500 mm |
