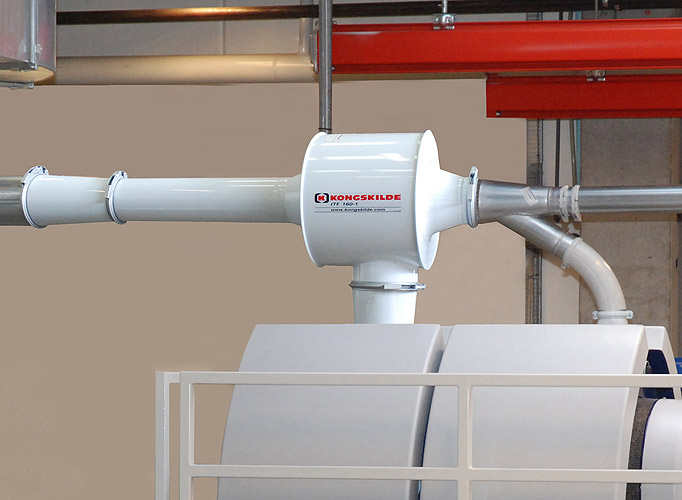

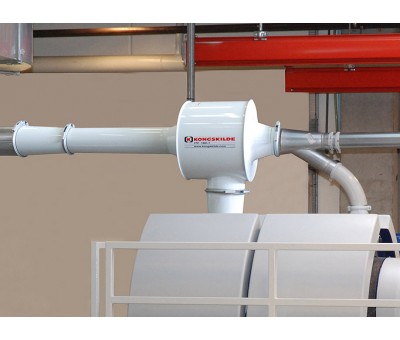

Système Venturi compact ITF pour aspiration petit à moyen débit

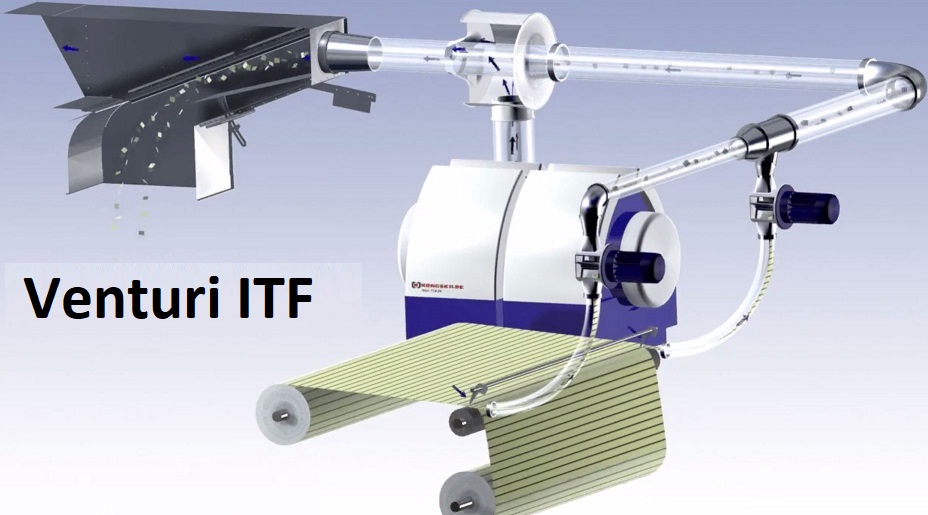

Ce système venturi en ligne ITF convient au transport des déchets de production et découpes de rives dans l’industrie du papier et du plastique.
Le système est d’autant plus simple à utiliser que les ventilateurs et les tuyauteries sont de petites capacités. Le venturi doit être situé le plus près possible du point de réception des matières transportées. Il n’est pas nécessaire de mettre en place des dispositifs particuliers d’alimentation et la matière est aspirée et transportée sans risque de dégradation puisqu’il n’y a aucun contact avec des pièces mobiles.
Le système fonctionne en circuit ouvert, sans retour d’air, de telle manière que l’air induit n’est chauffé que très légèrement lorsqu’il traverse le ventilateur. Le système est particulièrement performant avec des tuyauteries de diamètre allant jusqu’à 200 mm et des longueurs de transport de 100 m.
Caractéristiques
Mot du fournisseur
Module venturi pour circuit de transport penumatique
- Produit sans aucun contact avec les pièces mobiles du système
- Assemblage et mise en service simples à réaliser
- Possibilité d’augmenter le diamètre de la tuyauterie en aval du Venturi
- Peu d’espace nécessaire comparé au système venturi FVO Kongskilde
- Parfait pour le traitement des films fins
- L’air dans la tuyauterie est très légèrement chauffé car il ne passe qu’une seule fois dans le ventilateur sans retour d’air
- Recommandé pour le traitement des produits dépourvus de poussières

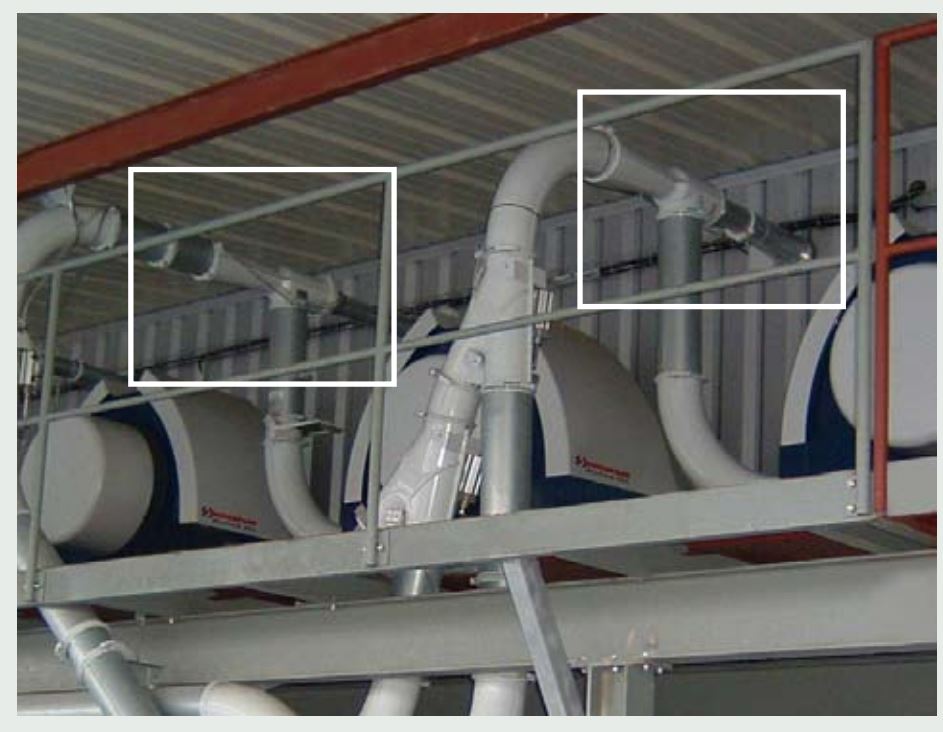

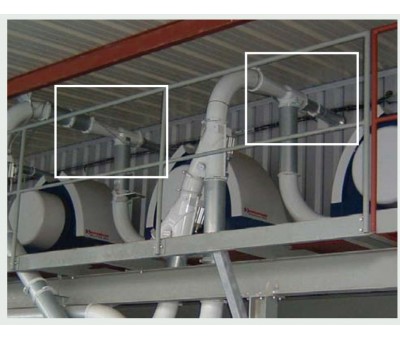

- Le ventilateur et le système Venturi ITF sont situés près du point de réception des matières transportées

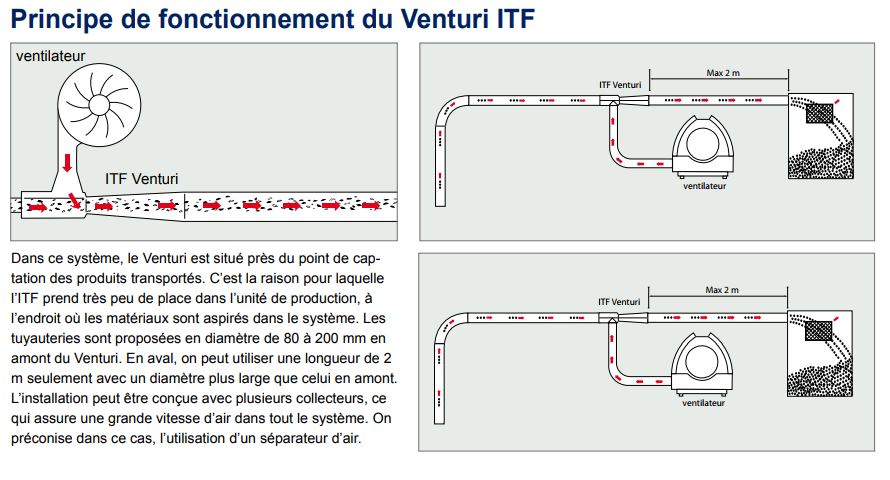

Principe de fonctionnement du venturi ITF
Dans ce système, le Venturi est situé près du point de captation des produits transportés. C’est la raison pour laquelle l’ITF prend très peu de place dans l’unité de production, à l’endroit où les matériaux sont aspirés dans le système. Les tuyauteries sont proposées en diamètre de 80 à 200 mm en amont du Venturi. En aval, on peut utiliser une longueur de 2 m seulement avec un diamètre plus large que celui en amont. L’installation peut être conçue avec plusieurs collecteurs, ce qui assure une grande vitesse d’air dans tout le système. On préconise dans ce cas, l’utilisation d’un séparateur d’air.
