Systèmes de filtration électrostatique de brouillard d’huile AC 8000 à 20000

Filtre à brouillard d’huile et d’émulsion AC 12000

• Filtre électrostatique ou pour matières solides
• Variante à 1 ou 2 étages
• Débit d’air: 12 000 – 16 000 m³/h (modulaire jusqu’à 36 000 m³/h)
• Construction optimisée pour les flux d'air, très faible consommation
• Option : décolmatage automatique, unité de soufflante

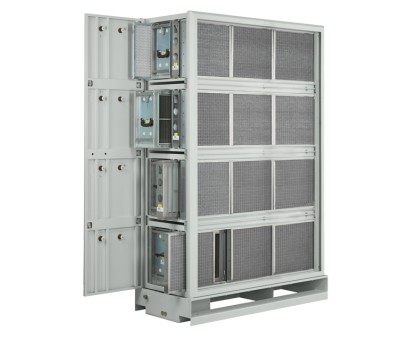

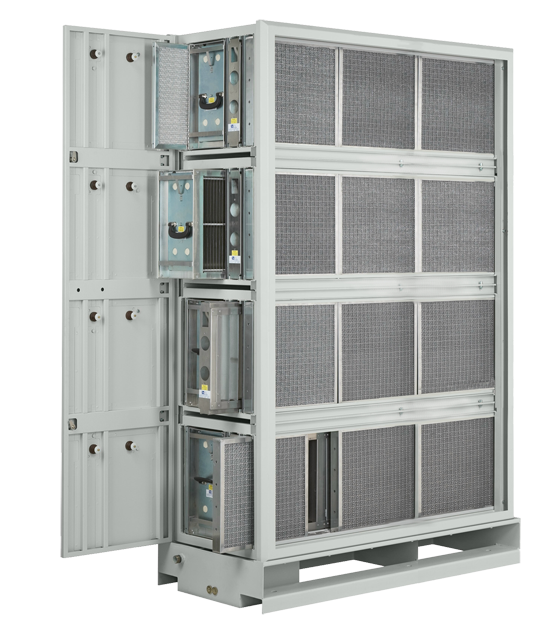

Le filtre à air AC 12000 se distingue par sa construction robuste. Il constitue la solution idéale pour l’aspiration de groupe et centrale de brouillard d’huile et d’émulsion sur des machines et centres d’usinage ou des halls de production. Sa construction modulaire permet son adaptation sur mesure aux besoins de nos clients. Par ailleurs, il existe en version à nettoyage électrostatique à 1 ou 2 étages. Il peut être équipé de premiers filtres adaptés correspondants pour le décolmatage d’encrassements grossiers et l’allongement de la durée de vie du filtre.

Les premiers filtres sont intégrés dans le boîtier et les éléments filtrants sont intégralement lavables. Les cellules de filtre sont conçues de manière universelle et peuvent être utilisées indifféremment pour les brouillards d’huile ou d’émulsion. L’ensemble des éléments de filtre est parfaitement compatible avec notre série de filtres AC 3000. La cellule du collecteur est, par ailleurs, également compatible avec notre série AC 1000, ce qui assure à nos clients un entretien facile et économique de leur installation. La construction à flux optimisé assure une consommation d’énergie très faible.

Le filtre affiche un très bon effet de séparation (> 99 %). Le module de base AC 12000 est alimenté en courant à 230 V. En combinaison avec une unité de soufflante, l’alimentation en tension se fait en courant triphasé.

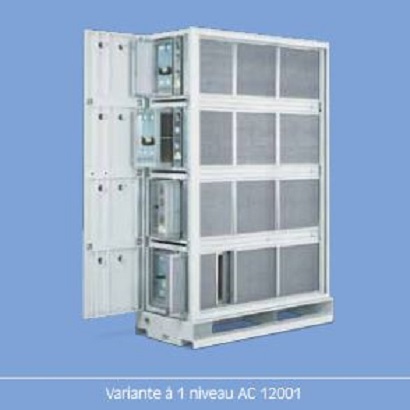

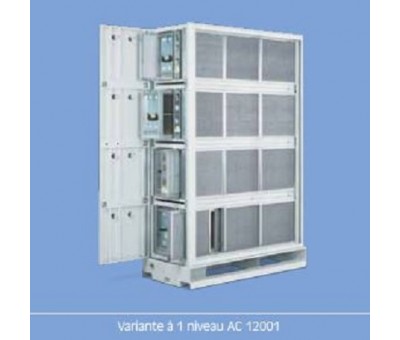

Le filtre à un étage AC 12001 offre un débit d’air de 12 000 – 15 000 m³/h, le filtre à deux étages AC 12002 présente, quant à lui, un débit d’air de 12 000 – 16 000 m³/h, que ce soit pour la séparation de brouillard d’huile ou d’émulsion. En outre, cette série de filtres est extensible selon le principe modulaire, jusqu’à 36 000 m³/h.

Le filtre à air existe également en version avec élément de filtration pour matières solides, sous le nom de « Solid ». Pour nos séries de filtres gros volume, des unités de soufflante complètes et un système de décolmatage automatique sont disponibles en option.

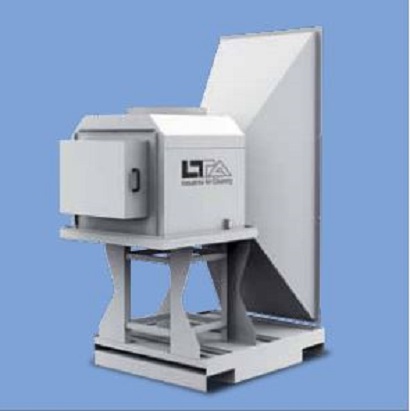

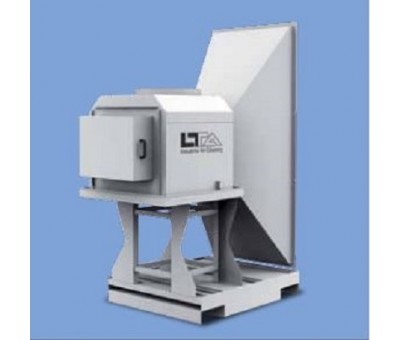

L’unité de soufflante complète comprend les éléments suivants :

• Cuve de rétention avec console de montage
• Caisson d’aspiration (en option avec isolation phonique)
• Raccord d’aspiration
• Armoire de commande centrale avec commutateur principal
• Soufflante à courant triphasé montée sur amortisseurs de vibrations

Circuit de nettoyage automatique :

• Système de nettoyage optionnel pour centrales
• Nettoyage des différents niveaux de filtre par des rampes de buses intégrées équipées de buses coniques correspondantes
• Nettoyage sans additif chimique ni solutions aqueuses
• Retraitement de l’huile de nettoyage par centrifugation
• Isolation de l’installation de filtration durant le cycle de nettoyage par volets de blocage pilotés électriquement
