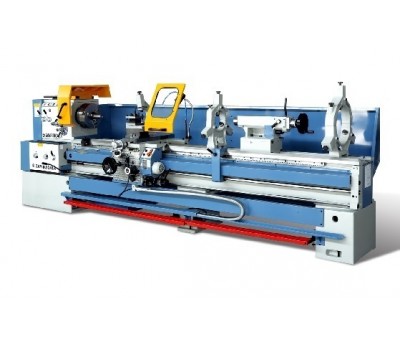

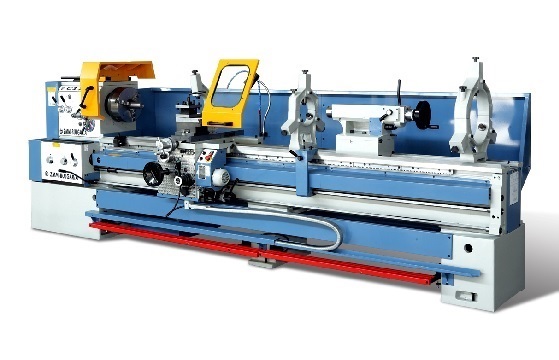

La série de tour conventionnel C11 MT propose un matériel robuste à l'usage et précis dans la production, grâce à des caractéristiques de conception particulièrement étudiées :
- bâti monobloc fonte rigide avec renforts de structure
- boîte de vitesse mécanique de broche robuste et précise
- banc traité par induction & rectifié
- graissage centralisé
- vis d’axes largement dimensionnées
- nez de broche trempé et rectifié
- broche sur roulements coniques précontraints de précision
- 4 courroies en « V » pour la transmission de broche
Ce matériel est complet et rapidement opérationnel dans votre atelier
Caractéristiques
| CARACTÉRISTIQUES TECHNIQUES TOUR C11MT | ||
| Diamètre au dessus du banc | mm | 600 |
| Diamètre au dessus du chariot | mm | 400 |
| Diamètre dans le rompu | mm | 800 |
| Largeur du banc | mm | 400 |
| Distance entre les pointes mm 1000-5000 | mm | |
| BROCHE (Poupée) | ||
| Nez de broche DIN 55027 | n° | 8 |
| Diamètre nez de broche | Metric | 90 |
| Alésage de la broche | mm | 80 |
| Nombre de gamme de vitesses | Nb | 16 |
| Gamme de vitesses | T/min | déc-00 |
| Puissance du moteur principal | kW | 7,5 |
| TRAINARD | ||
| Course transversale | mm | 315 |
| Course du petit chariot | mm | 150 |
| Nombres de vitesses d’avances | Nb | 160 |
| Avances longitudinales | mm/tr | 0.02-12 |
| Avance rapide Max. longitudinale | mm/min | 3800 |
| Avances transversales | mm/tr | 0.01-6 |
| Avance rapide Max. transversale | mm/min | 1900 |
| Nombre de filetages | Nb | 80 |
| Filetages métric | mm | 0.25 - 120 |
| Filetages en pouces | tpi | 120 – 1/4 |
| Filetages au module | Module | 0.0625 - 30 |
| Filetages DP | DP | 480 - 1 |
| CONTRE-POINTE | ||
| Diamètre du fourreau | mm | 90 |
| Course du fourreau | mm | 225 |
| Cône du fourreau | CM | 5 |
| Autres caractéristiques générales | ||
| Puissance moteur des avances | kW | 0,55 |
| Vitesse rotation Max. moteur des avances | T/min | 2750 |
| Puissance moteur d’arrosage | kW | 0.09 |
| Vitesse rotation Max. moteur d’arrosage | T/min | 2750 |
| Puissance électrique totale | KVA | 16 |
| Tension d’alimentation ( 3 phases – 50 Hz) | Vac | 380 |
| Poids (1M-EP) Ajouter +300Kg par 1M d’EP | kg | 3600 |
| Encombrements (largeur x hauteur) | cm | 130 x 160 |
| Longueur (1M-EP) Ajouter 100cm / 1M-d’EP | cm | 270 |
