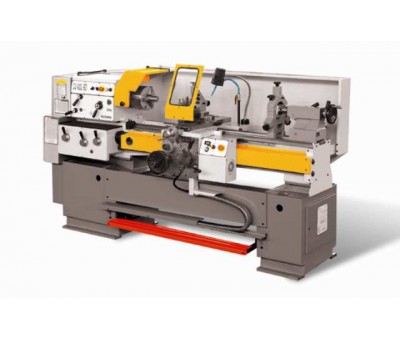

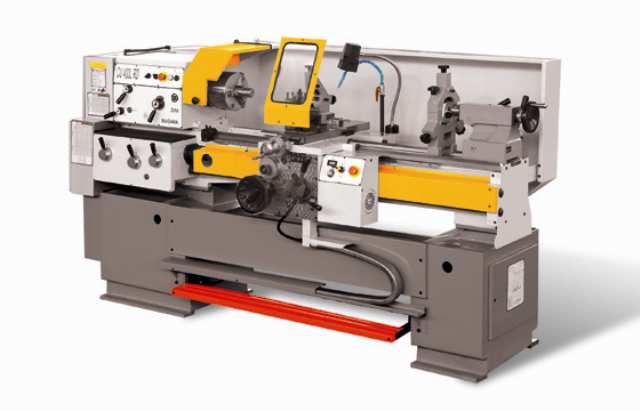

Tour conventionnel de type ZMM, modèle CU
Tour conventionnel de type ZMM, modèle CU

Tour conventionnel de type ZMM, modèle CU

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
01 81 80 42 12

Cette série de tours conventionnels propose un variateur de fréquences de la broche. L'équipement standard de ce tour parallèle conventionnel est le suivant :

  • banc avec rompu ;
  • tourelle manuelle « carrée » 4 postes
  • frein de broche electro-dynamique
  • frein de broche à pied
  • mandrin monobloc 3 mors concentriques « Bison » diamètre 250 mm

Ils sont équipés d'un système d’arrosage complet, d'un éclairage basse tension de haute luminosité. Leur équipement de sécuité est complet :

  • protection arrière en tôle sur la longueur du banc
  • protecteur de mandrin
  • protecteur de la tourelle

Couleur blanc (RAL 7035) et bleu (RAL 5012).
Tours parallèles conventionnels robustes et en conformité CE.

Caractéristiques

Nombre de vitesses de la broche : n° variables en continu dans 3 plages mécaniques
Gamme des vitesses : t/min 25-100 ; 100-500 ; 500-2000

    CU 400 M CU 500 M CU 580 M CU 630
Hauteur des pointes mm 220 250 290 315
Diamètre au dessus du banc mm 440 500 580 630
Diamètre au dessus du chariot mm 240 300 380 430
Diamètre dans le rompu mm 620 700 780 830
Distance entre pointes mm 1000à5000 1000à5000 1000à5000 1500à6000
Largeur du banc mm 400 400 400 400
Nez de la broche N° 8 8 8 11
Alésage de la broche mm 72 72 72 103
Nombre d'avances n° 120 120 120 166
Gamme des avances longitudinales mm/t 0,039-12 0,039-12 0,039-12 0,032-38,9
Nombre de filetages n° 64 64 64 64
Gamme des filets métriques mm 0,5-120 0,5-120 0,5-120 0,5-120
Gamme des filets Whitworth f/1" 60-1/4 60-1/4 60-0,25 60-0,25
Gamme de filets au module mod 0,125-30 0,125-30 0,125-30 0,125-30
Gamme defiltes au diamètre pitch DP 240-1 240-1 240-1 240-1
Puissance d'entrainement kW 11 11 11 11
Dimensions machine m 3,6x1,3x1,4 3,6x1,3x1,4 3,6x1,3x1,5 4,6x1,3x1,5
Poids avec accessoires normaux kg 2800/3300 2900/3400 3010/3900 3600/4500
    (EP=2000) (EP=2000) (EP=2000) (EP=3000)
