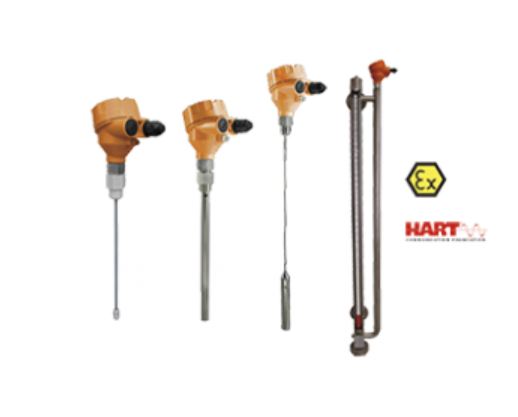

Transmetteur de niveau radar micro-ondes guidées pour liquide et vrac NGM
Le transmetteur de niveau NGM utilise la technologie TDR (Time Domain Reflectometry) de radar à micro ondes pour la mesure de niveu de liquides ou produits vrac.
Domaines d'applications : la technologie TDR innovante permet une mesure précise, directe et fiable du niveau en continu ainsi que la détection du niveau dans presque toutes les matières liquides et légèrement solides, indépendamment de l'évolution des conditions du procédé (comme la densité, l'humidité, la conductivité, la température, la pression ou l'air).
Les unités peuvent être montées dans de petites cuves ou des buses hautes et étroites. Elles opèrent avec précision même avec des géométries de cuves difficiles ou à proximité de structures parasites. Le modèle NGM est également particulièrement approprié dans les chambres de dérivation et les puits de tranquillisation. Il a un rendement exceptionnel dansles milieux à faible constante diélectrique (c'est à dire à faible réflectivité) tels que les huiles et les hydrocarbures.
Les avantages dela technologie du radar micro ondes guidées pour un transmetteur de niveau industriel sont nombreux :
- Mesure de niveau indépendante de la pression, température, humidité ou conductivité.
- Conception de sonde entièrement modulaire, c'est à dire que les types de sondes sont interchangeables sans outils spéciaux ni soudure
- Isolation galvanique complète de l'électronique du dispositif, de ses entrées / sorties et du potentiel électrique de la cuve (aucun problème avec les protections anticorrosion électrochimiques)
- Mesure très robuste grâce à une conception à 4 fils et à l'analyse innovante du signal ainsi qu’à la suppression du signal de perturbation
Caractéristiques
| Transmetteur de niveau | NGM |
| Echelle | jusqu'à 20m |
| Raccordement | filetage G3/4", 3/4"NPT |
| brides | DN40...DN100, ANSI 1"1/2...4" |
| Matériau | inox, PTFE |
| Pression | -1 à +40 bar |
| Température | -50°C à +250°C |
| Précision | ± 3mm ou 0.03% de la mesure |
| Alimentation | 12-30 Vcc, 4 fils |
| Sortie | 4-20 mA , contact PNP |
Le modèle NGM utilise la technologie TDR (Time Domain Reflectometry), qui est également connue sous le nom de radar
à microondes guidées ou à ondes guidées. Cela signifie que les impulsions électromagnétiques de faible énergie et haute
fréquence, générées par le circuit du capteur, se propagent le long de la sonde immergée dans le liquide ou le solide à mesurer.
Lorsque ces impulsions atteignent la surface du milieu, une partie de l'énergie d'impulsion est réfléchie via la sonde jusqu’au circuit pour ensuite calculer le niveau à partir de la différence de temps entre les impulsions envoyées et les impulsions réfléchies.
Le capteur peut générer le niveau analysé sous la forme d’une sortie de courant 4 à 20 mA. Il peut sinon convertir les valeurs en un signal de sortie de commutation librement programmable.
