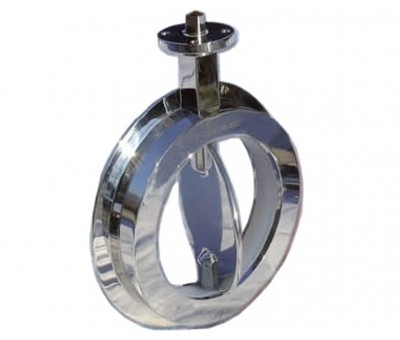

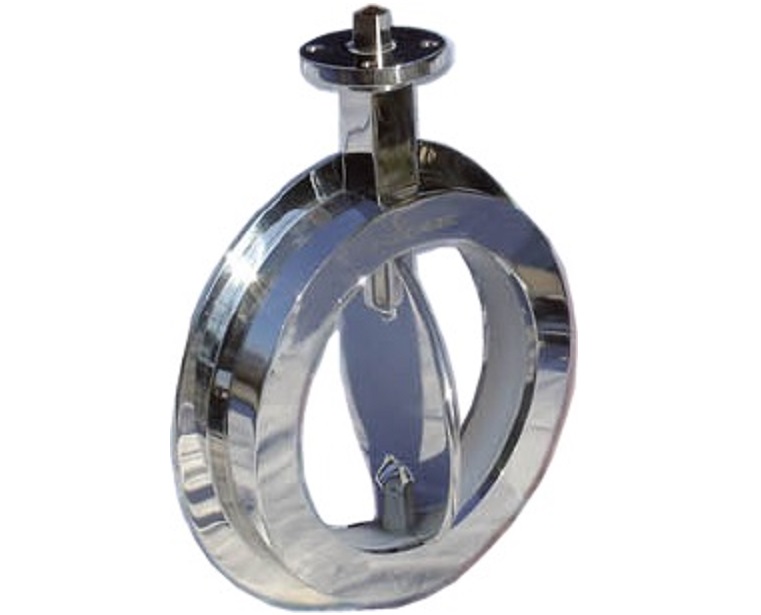

Utilisée dans l’industrie pharmaceutique, chimique, agroalimentaire, ce type de vanne inox sanitaire est destiné à l’isolement gravitaire de flux solide (granules, pulvérulents) ou liquide.
La commande peut être adaptée à un actionneur manuel à levier, pneumatique par vérin rotatif ou électrique par moto-réducteur.
Afin de satisfaire les exigences sanitaires, trois modèles de vannes papillon inox peuvent être distingués :
- type PHARMA : disque en Inox 316L poli
- type TABLET : disque revêtu de silicone ‘’alimentaire’’
- type ROTOVALVE : présente plus de sections de disques au niveau du rotor
Caractéristiques
- DN 80 à 300
- 3 types disponibles
- Applications: Liquides, Solides
- Normes: ATEX
- Secteurs: Agroalimentaire & Blanche, Chimie & Para-Chimie
Mot du fournisseur

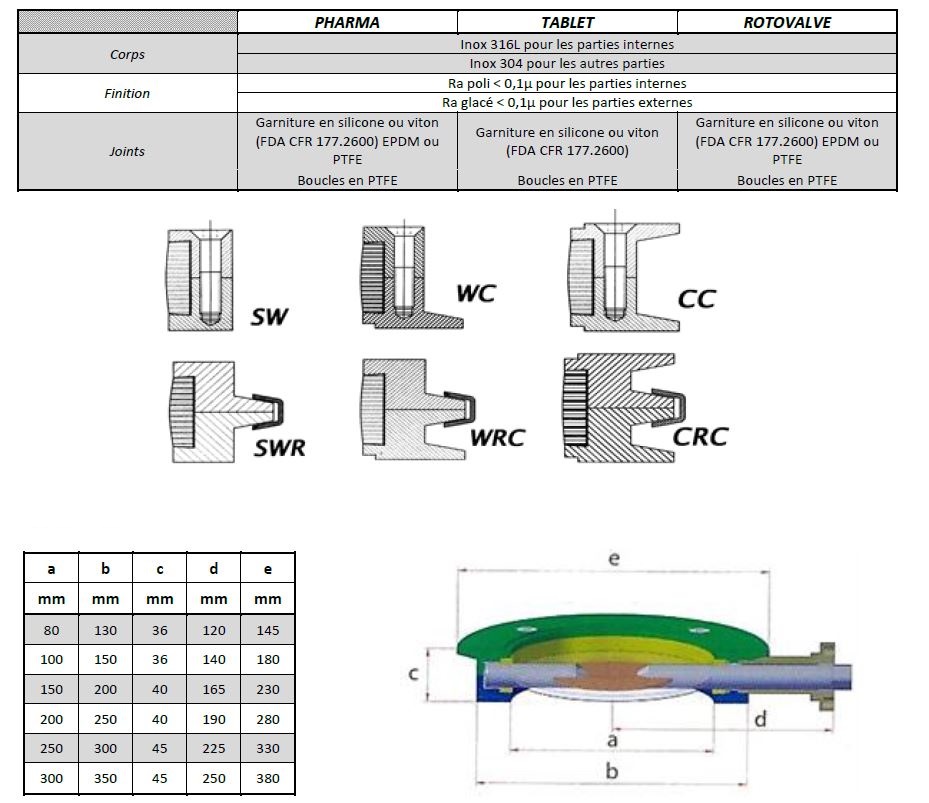

Composition des vannes papillon inox pour industries sanitaires
Elles sont essentiellement composées de deux demi-corps en Inox 316L assemblés avec une vis ou une bride.
Dans la gamme WC, la partie inférieure et supérieure doivent être soudées (aux cases, trémies, conteneurs…) afin de réduire les connections et les zones de contamination potentielles.
La partie inférieure dispose d’une bride afin de faciliter la fixation de la vanne aux autres pièces.
Les deux corps peuvent être fixés par vis (WC) ou par bride (WRC).
