Vérin légers double effet 20-150 Tonnes RAR
Vérin légers double effet 20-150 Tonnes RAR

Vérin légers double effet 20-150 Tonnes RAR

En savoir plus

Caractéristiques :

Voir toutes les caractéristiques
04 22 20 37 26

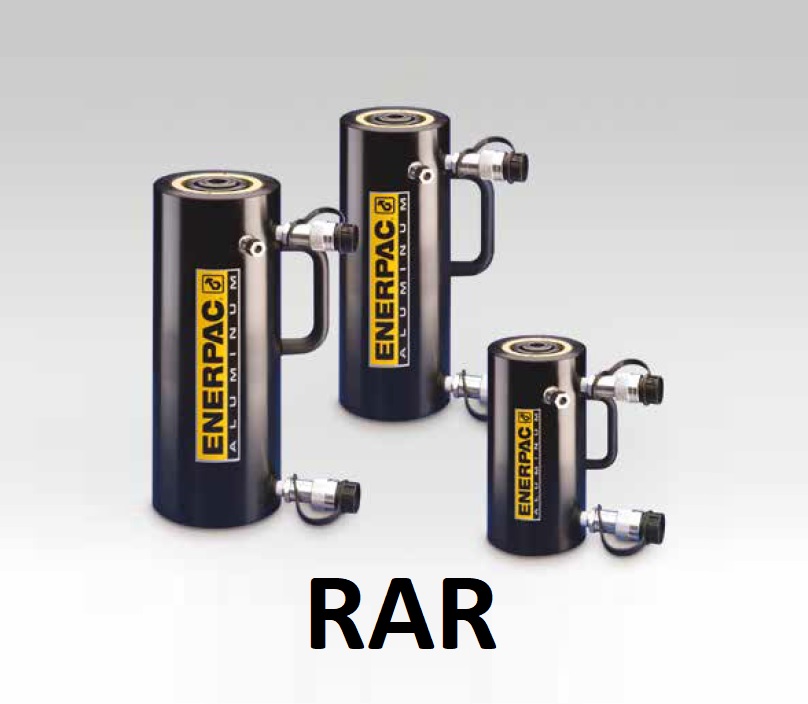

Ce vérin léger double effet ENERPAC est conçu avec des bagues de guidage composites qui évitent le contact métal sur métal, et peuvent augmenter de 10 % la durée de vie ainsi que la résistance aux charges latérales.
Equipée de poignée de manutention, cette série est dotée de plaque de base et tête de piston en acier de protections contre d’éventuelles détériorations dues à la charge.
La bague d’arrêt intégrée empêche la sortie accidentelle du piston et peut supporter la capacité totale du vérin
La soupape de sécurité incorporée évite les surpressions accidentelles.

Nos vérins aluminium double effet fournissent une rétraction rapide de la tige du piston, indépendamment de la longueur des flexibles ou des pertes de charge du système.

Caractéristiques

Cap.(T) Course Réf. Cap* max Surface** Capacité** H (mm) H (mm) Poids
700b (mm) Vérin (kN) (cm²) Huile (cm3) rentré sorti  (kg)
20 50 RAR-202 218 31,2/18,6 156/93 189 239 7,4
20 100 RAR-204 218 31,2/18,6 312/186 239 339 8
20 150 RAR-206 218 31,2/18,6 468/279 289 439 8,6
20 200 RAR-208 218 31,2/18,6 624/372 339 539 9,2
20 250 RAR-2010 218 31,2/18,6 780/465 389 639 9,8
30 50 RAR-302 309 44,2/24,5 221/123 201 251 8,6
30 100 RAR-304 309 44,2/24,5 442/245 251 351 9,5
30 150 RAR-306 309 44,2/24,5 663/368 301 451 10,4
30 200 RAR-308 309 44,2/24,5 884/490 351 551 11,3
30 250 RAR-3010 309 44,2/24,5 1105/613 401 651 12,2
50 50 RAR-502 496 70,9/26,7 354/134 201 251 11,1
50 100 RAR-504 496 70,9/26,7 709/267 251 351 12,7
50 150 RAR-506 496 70,9/26,7 1063/401 301 451 14,3
50 200 RAR-508 496 70,9/26,7 1417/534 351 551 15,9
50 250 RAR-5010 496 70,9/26,7 1771/668 401 651 17,5
100 50 RAR-1002 1002 143,1/79,5 715/398 251 301 16,4
100 100 RAR-1004 1002 143,1/79,5 1431/795 301 401 19,3
100 150 RAR-1006 1002 143,1/79,5 2147/1193 351 501 22,2
100 200 RAR-1008 1002 143,1/79,5 2863/1590 401 601 25,1
100 250 RAR-10010 1002 143,1/79,5 3578/1988 451 701 28
150 50 RAR-1502 1589 227/132 1135/660 248 298 24,2
150 100 RAR-1504 1589 227/132 2270/1320 298 398 28,9
150 150 RAR-1506 1589 227/132 3405/1980 348 498 33,2
150 200 RAR-1508 1589 227/132 4540/2640 398 598 37,9
150 250 RAR-15010 1589 227/132 5675/3300 448 698 42,6


*en avance
** avance/retour
