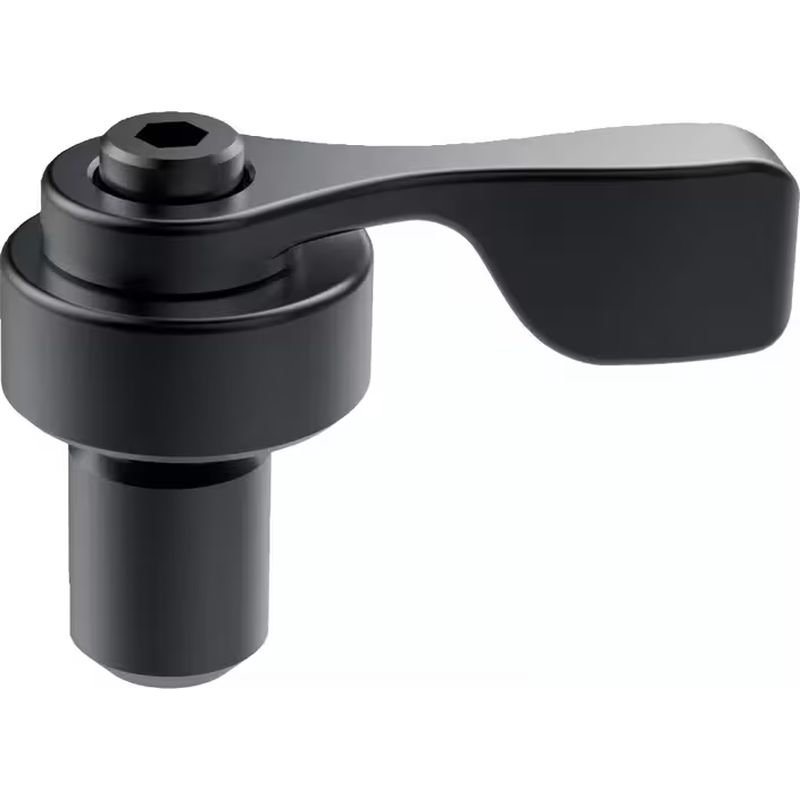

Bride à came en spirale à poignée d'actionnement
Description
La bride à came en spirale avec poignée d'actionnement est utilisée lorsqu'il est nécessaire de serrer ou de fixer un objet à l'aide d'une bride à auto-verrouillage.
Elle dispose d'un mécanisme de came en spirale pour un serrage et un desserrage rapide de la prise. Les utilisateurs peuvent modifier la force de serrage en tournant simplement la came pour répondre aux besoins individuels de l'application.
La poignée d'actionnement est facile à saisir et permet une action fluide et sans effort.
Il suffit de tourner la poignée pour régler la force de serrage afin de répondre aux besoins précis de l'application.
Ces brides sont extrêmement compactes et disposent d'un profil surbaissé, ce qui les rend excellentes pour une fixation multi-composants.
L'effet d'auto-verrouillage demeure actif en cas de défaillance de la pression, ce qui confère une sécurité opérationnelle fortement améliorée via un serrage pneumatique ou hydraulique. Utilisées dans les applications automobiles, de construction, de fabrication et d'ingénierie générale.
- Matière : Acier
- Séries : SR12108
Caractéristiques

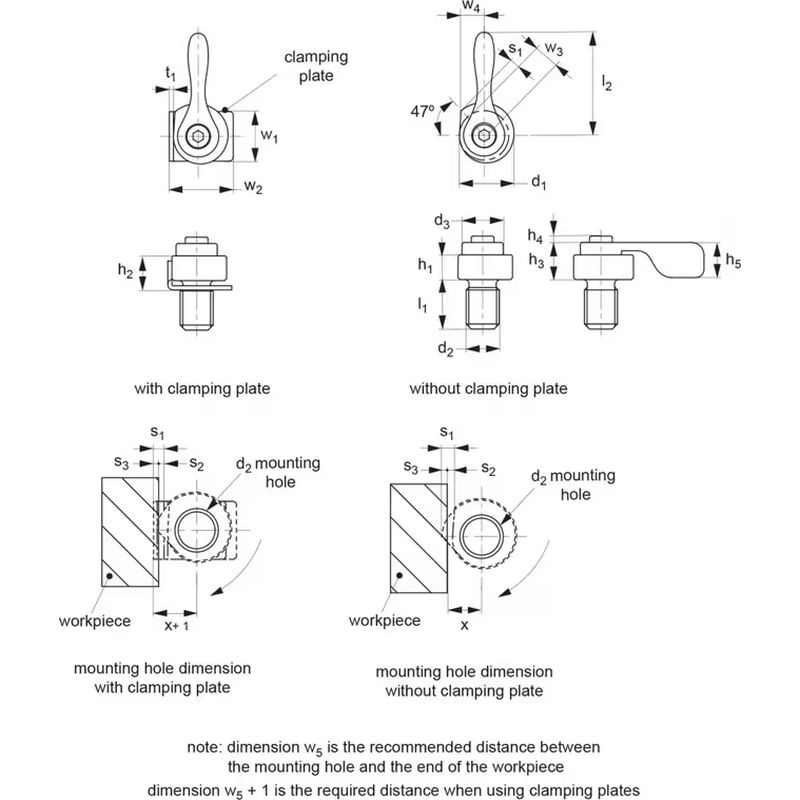

| Référence Essentra | Inclut | h1 | h3 | h4 | d1 | d2 |
| 20266301 | Sans plaque de serrage | 8.0 | 13.0 | 2.2 | 16.0 | M12x1.75 |
| 20266332 | Avec plaque de serrage | 8.0 | 13.0 | 2.2 | 16.0 | M12x1.75 |
| 20266325 | Avec plaque de serrage | 7.0 | 11.0 | 1.8 | 14.0 | M10x1.50 |
| 20266318 | Avec plaque de serrage | 6.0 | 9.0 | 1.5 | 12.0 | M8x1.25 |
| 20266288 | Sans plaque de serrage | 6.0 | 9.0 | 1.5 | 12.0 | M8x1.25 |
| 20266295 | Sans plaque de serrage | 7.0 | 11.0 | 1.8 | 14.0 | M10x1.50 |
