Brides hexagonales variables de serrage
Description
Ces brides hexagonales variables ou modulables sont faites pour maintenir fermement et serrer des pièces à usiner avec un espace vertical limité. Elles offrent une prise solide et fiable tout en ayant un profil surbaissé, ce qui les rend adaptées aux applications avec espace limité.
La conception hexagonale de la surface de serrage fournit plusieurs zones de préhension, assurant une prise ferme sur la pièce à usiner. Elles peuvent également contribuer à réduire le coût du serrage sur les fixations.

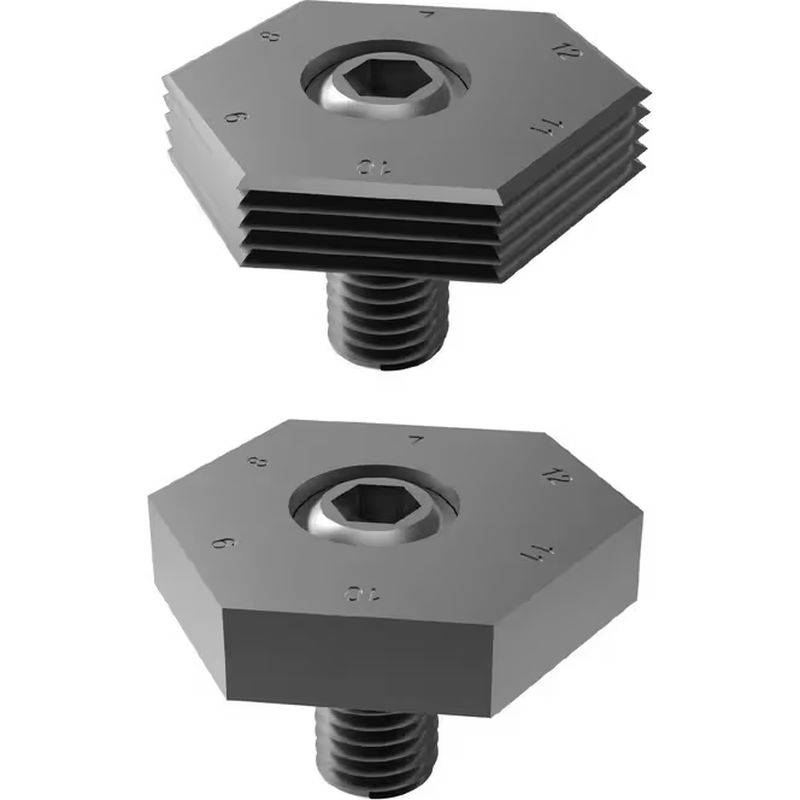

Installées à l'aide d'une clé Allen et disponibles avec faces lisses ou à lamelles, ces brides de petite taille sont idéales pour l'assemblage électronique, les centres d'usinage et les équipements médicaux.
Une vis excentrique (fournie) est employée pour faire fonctionner le dispositif.
- Matière : Acier trempé
- Séries : SR12040
Caractéristiques

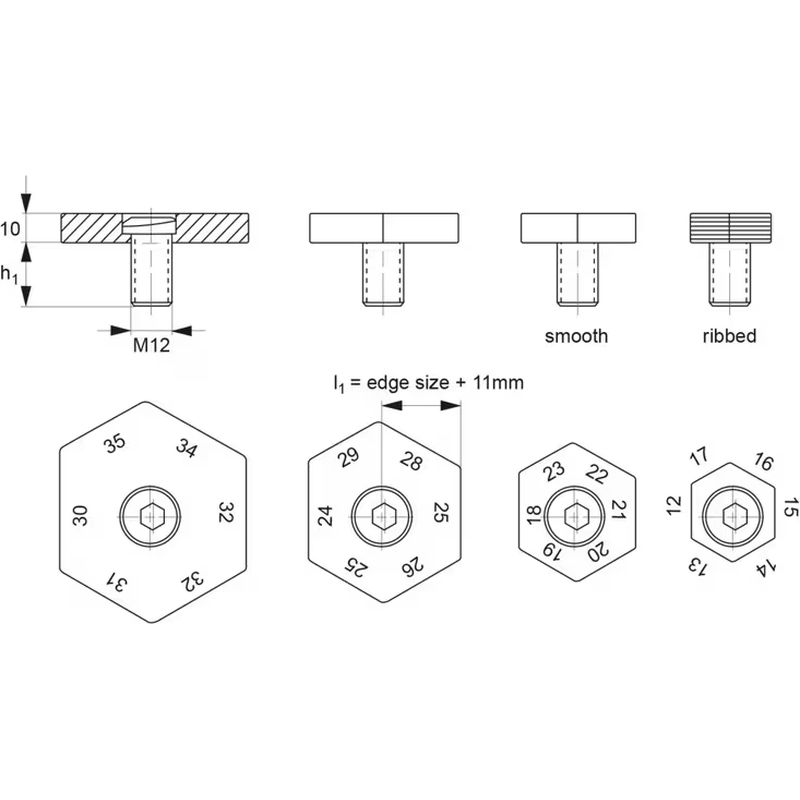

| Référence Essentra | h1 | l1 | Course de serrage | Finition | Force serrage kN |
| 20266783 | 22.0 | 18.0-23.0 | 2.0 | À nervures | 18.0 |
| 20266745 | 22.0 | 18.0-23.0 | 2.0 | Lisse | 18.0 |
| 20266752 | 22.0 | 24.0-29.0 | 2.0 | Lisse | 18.0 |
| 20266769 | 22.0 | 30.0-35.0 | 2.0 | Lisse | 18.0 |
| 20266738 | 22.0 | 12.0-17.0 | 2.0 | Lisse | 18.0 |
| 20266776 | 22.0 | 12.0-17.0 | 2.0 | À nervures | 18.0 |
| 20266790 | 22.0 | 24.0-29.0 | 2.0 | À nervures | 18.0 |
| 20266806 | 22.0 | 30.0-35.0 | 2.0 | À nervures | 18.0 |
