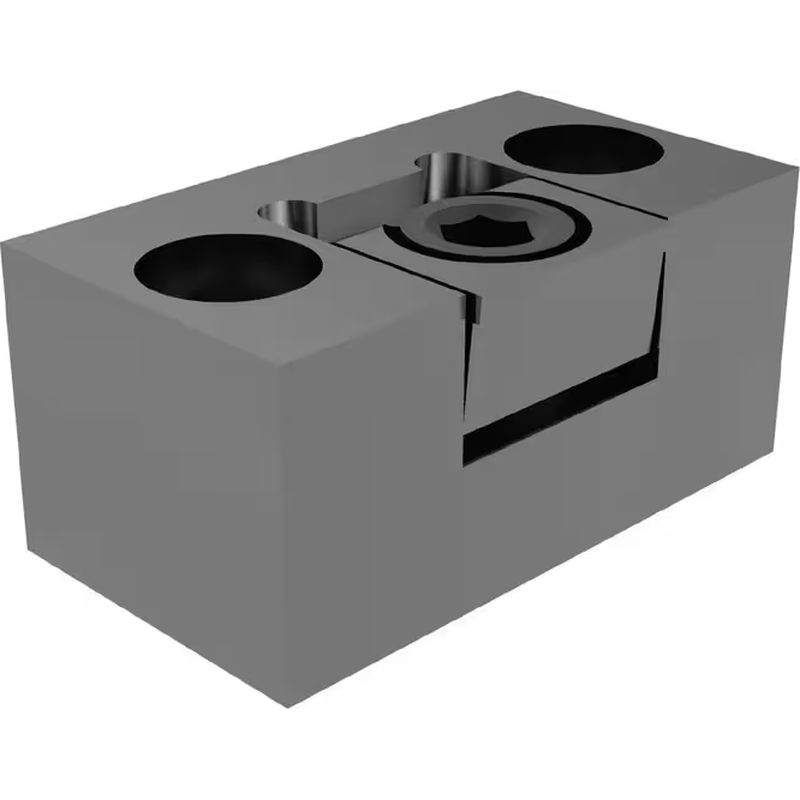

Bride modulaire Pitbull à profil surbaissé
Description
Les brides modulaires Pitbull disposent d'un profil surbaissé et d'une importante force descendante. Elles sont destinées à être utilisées dans les fixations ou les cubes.
La version fendue dispose d'un pas de serrage pour soulever la pièce à usiner de la table d'usinage pendant le fraisage ou le forage.
La version de petite taille est appropriée au serrage de pièces en séquence, la surface arrière de la bride est utilisée pour rechercher la prochaine pièce à usiner.
L'arrière de la bride est carré vers le bas pour un placement de la pièce adhoc.
Les brides PITBULL sont solides et prêtes à l'usage après avoir été installées dans l'application. Elles sont utilisées dans les systèmes de transmission de puissance, les machines, la construction et le gréement.
- Matière : Acier trempé
- Séries : SR12033
Caractéristiques

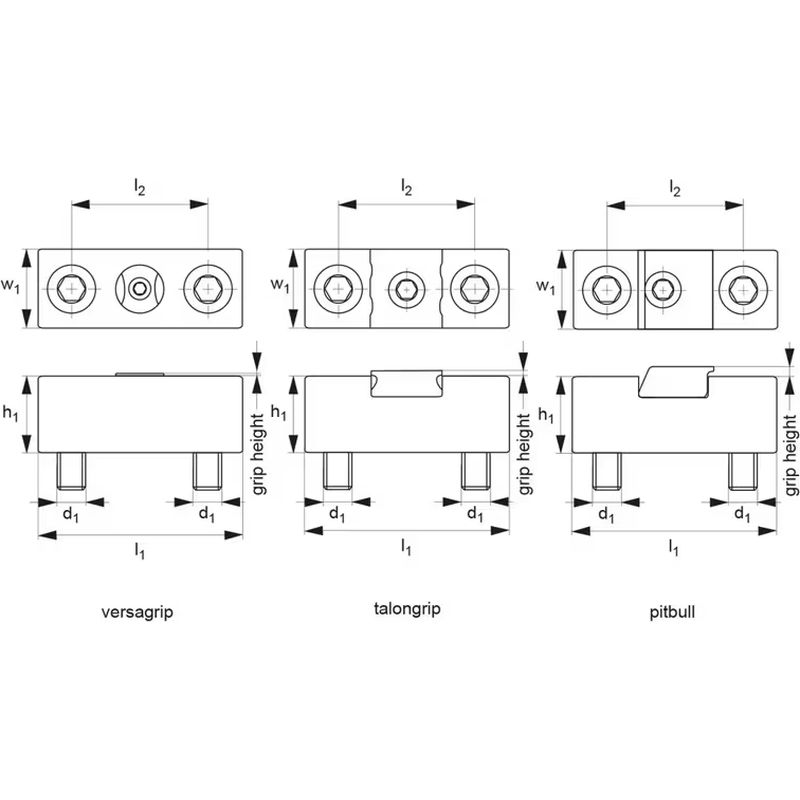

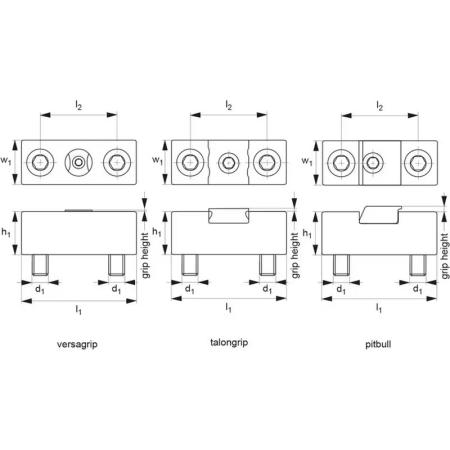

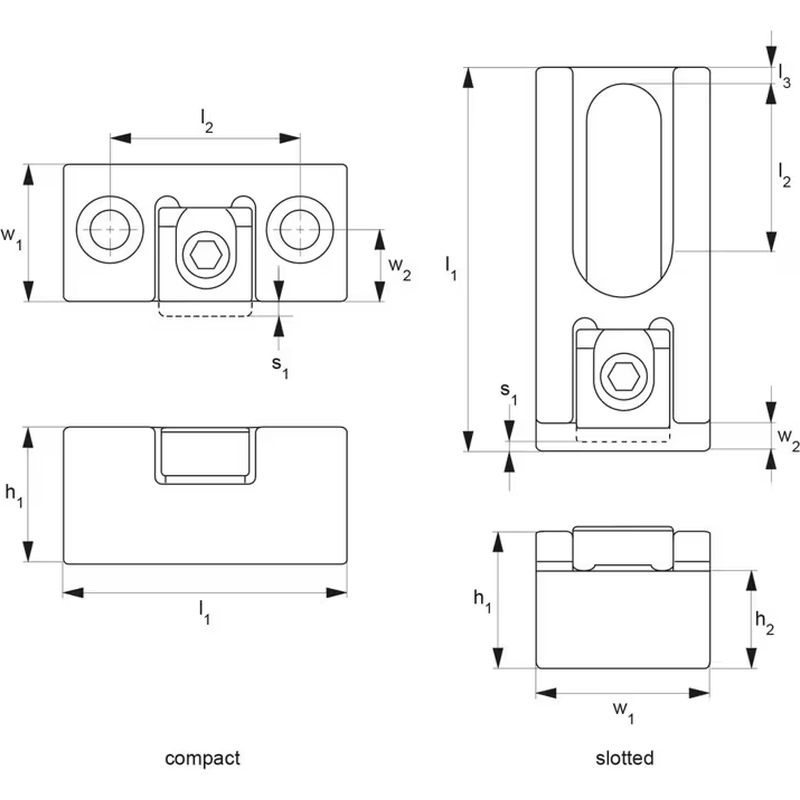

| Référence Essentra | h1 | l1 | w1 | Type de corps |
| 20266219 | 35.0 | 76.2 | 25.4 | Profil surbaissé |
| 20266226 | 35.0 | 76.2 | 25.4 | Profil surbaissé |
| 20266240 | 35.0 | 76.2 | 25.4 | Profil surbaissé |
| 20267360 | 25.1 | 57.1 | 31.2 | Compacte |
| 20267421 | 40.9 | 107.0 | 38.1 | Fendu |
| 20267407 | 25.1 | 103.6 | 31.7 | Fendu |
| 20267377 | 31.5 | 68.6 | 37.6 | Compacte |
| 20267384 | 31.5 | 68.6 | 37.6 | Compacte |
| 20267391 | 25.1 | 103.6 | 31.7 | Fendu |
| 20266233 | 35.0 | 76.2 | 25.4 | Profil surbaissé |
| 20266202 | 35.0 | 76.2 | 25.4 | Profil surbaissé |
| 20267353 | 25.1 | 57.1 | 31.2 | Compacte |
| 20267414 | 40.9 | 107.0 | 38.1 | Fendu |
