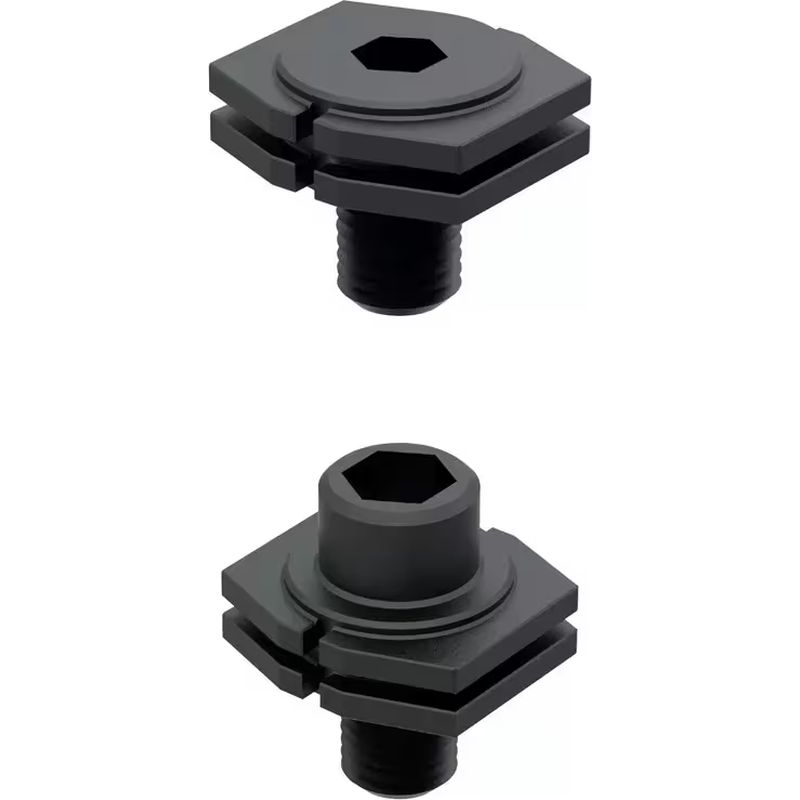

Bride de serrage bas et latéral compacte
Description
Cette bride de serrage compacte peut supporter des charges considérables et une forte pression sans affecter les performances. Grâce à sa taille compacte, elle est adaptée pour un travail dans les espaces limités ou avec des pièces plus petites.
La conception de la cale offre un maintien solide et fiable, assurant que la pièce usinée reste fermement en place pendant la découpe, le perçage ou l'assemblage. Cela aboutit à un serrage vigoureux et le maintien de deux pièces avec une force de serrage égale.
Ces brides fournissent une force de préhension vers le bas et latérale. Elles s'installent à l'aide d'une clé hexagonale. Utilisées dans diverses applications, dont l'usinage de précision, l'assemblage électronique et la fabrication de produits médicaux.
- Matière : Acier
- Séries : SR12454
Caractéristiques

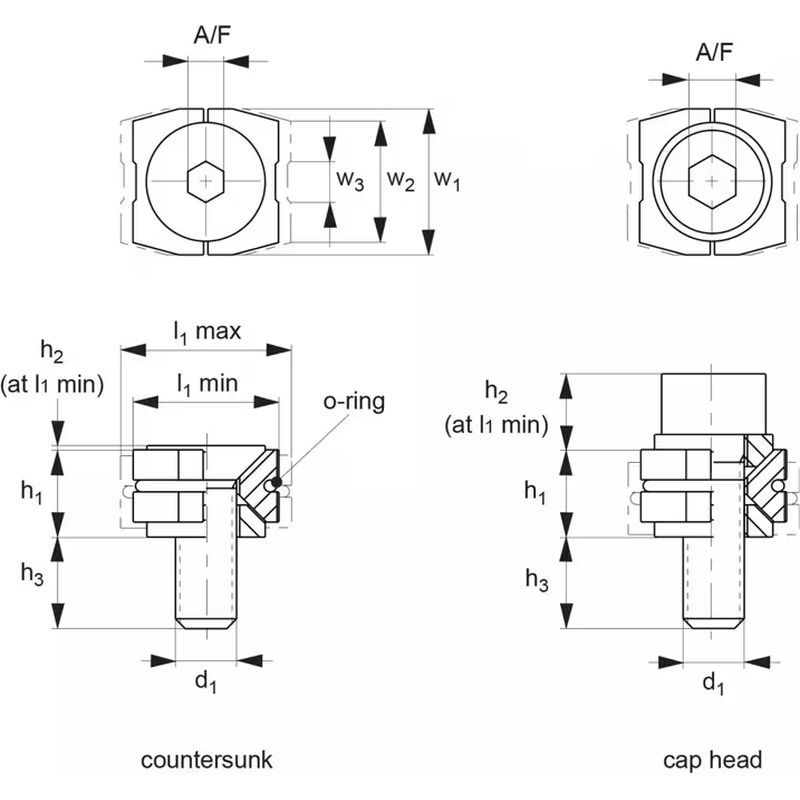

| Référence Essentra | h1 min | h1 max | h2 | l1 min | l1 max | d1 |
| 20265861 | 6.2 | 7.2 | 6.2 | 12.0 | 14.0 | M5x15 |
| 20265878 | 7.5 | 8.5 | 7.3 | 15.0 | 17.0 | M6x16 |
| 20265847 | 7.5 | 8.5 | 0.2 | 15.0 | 17.0 | M6x16 |
| 20265854 | 9.9 | 11.4 | 0.4 | 18.5 | 21.5 | M8x20 |
| 20265830 | 6.2 | 7.2 | 0.3 | 12.0 | 14.0 | M5x15 |
| 20265885 | 9.9 | 11.4 | 9.8 | 18.5 | 21.5 | M8x20 |
Mot du fournisseur
Notre gamme de brides et griffes propose des solutions d’ingénierie de précision, conçues pour élever vos processus d’usinage, d’assemblage et de maintien dans différents secteurs. Nous proposons des solutions personnalisables qui offrent de la flexibilité dans diverses configurations. Que vous visiez une prise précise ou des capacités améliorées, nos offres garantissent des performances fiables. Chaque composant est conçu pour optimiser l’efficacité et la précision, incarnant notre engagement en faveur de l’innovation et de la fiabilité pour des résultats exceptionnels.
Types et applications - notre gamme comprend des brides et des griffes, notamment :
- Composants à expansio
- Plaques et bases de serrage
- Systèmes de serrage spécialisés
- Solutions de fixation et de prise
- Serrage de rails et d’arbre
