Description

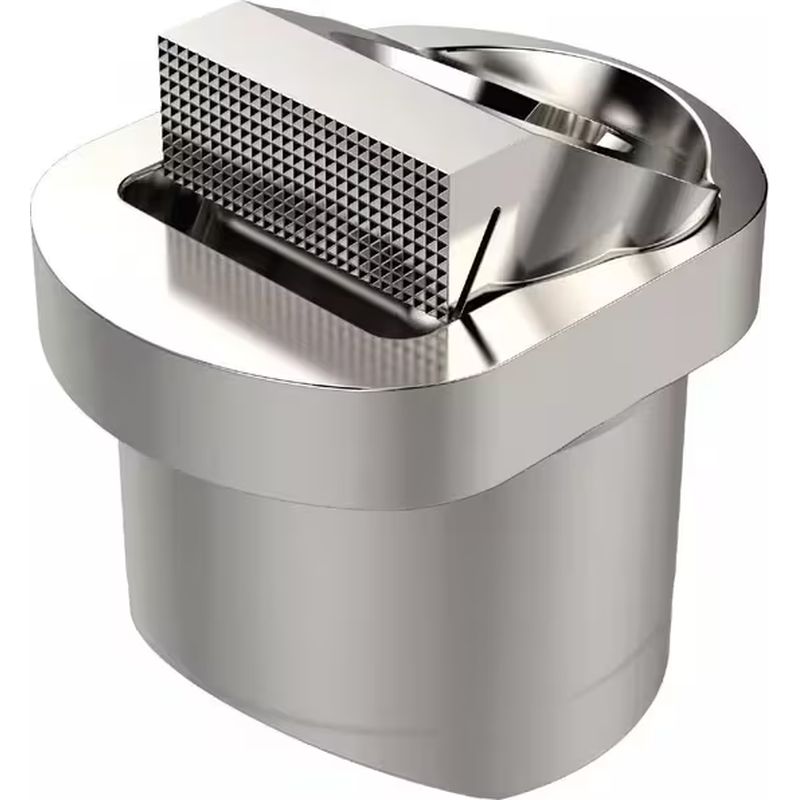

La bride de serrage inox Dyna-Force est destinée à fixer, serrer et maintenir des objets en place. Elle offre une prise solide et fiable tout en étant faciles à utiliser et précises.
La force de serrage élevée améliore la productivité et la précision dans les processus industriels.
Cette bride indsutrielle dispose d'un profil surbaissé, d'une forme compacte et de faces lisses ou dentelées. Elle se déplace de manière oblique pour fournir une force de serrage descendante positive - d'environ 25 % de la force de serrage. Pour obtenir un alignement exact, la surface de contact de la bride est découpée au fil.
La surface de contact de la bride peut être au même niveau que la plaque de serrage ou plus haut pour un forage complet. Elles peuvent être utilisées dans divers secteurs, dont la fabrication, le travail des métaux et l'assemblage automobile.
- Matière : Acier inoxydable
- Séries : SR12010
Caractéristiques

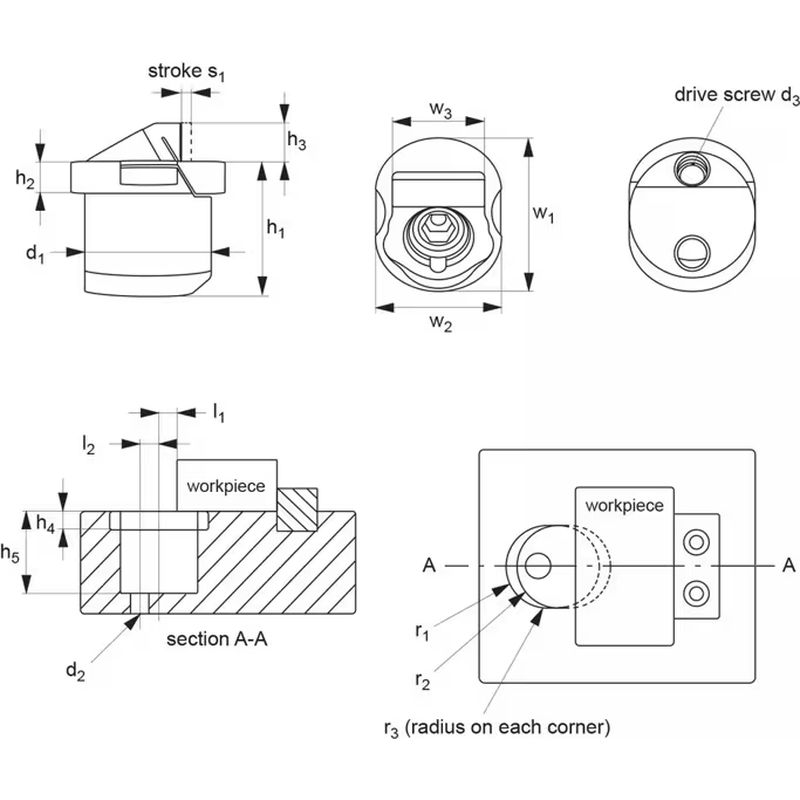

| Référence | h1 | h2 | h3 min | d1 | d2 | Mâchoire | Vis d'entraînement d3 |
| 20266486 | 19.0 | 4.5 | 3.3 | 20.0 | M5 | Lisse | M6x12 |
| 20338190 | 19.0 | 4.5 | 3.3 | 20.0 | M5 | Dentelé | M6x12 |
| 20266516 | 24.0 | 5.0 | 4.5 | 25.0 | M6 | Dentelé | M8x16 |
| 20266523 | 29.0 | 7.0 | 4.5 | 30.0 | M8 | Lisse | M10x18 |
| 20266509 | 24.0 | 5.0 | 4.5 | 25.0 | M6 | Lisse | M8x16 |
| 20266530 | 29.0 | 7.0 | 4.5 | 30.0 | M8 | Dentelé | M10x18 |
