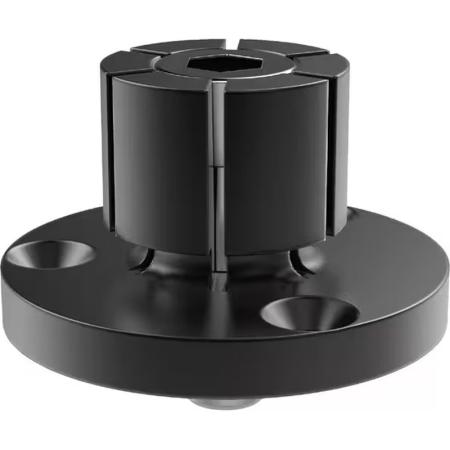

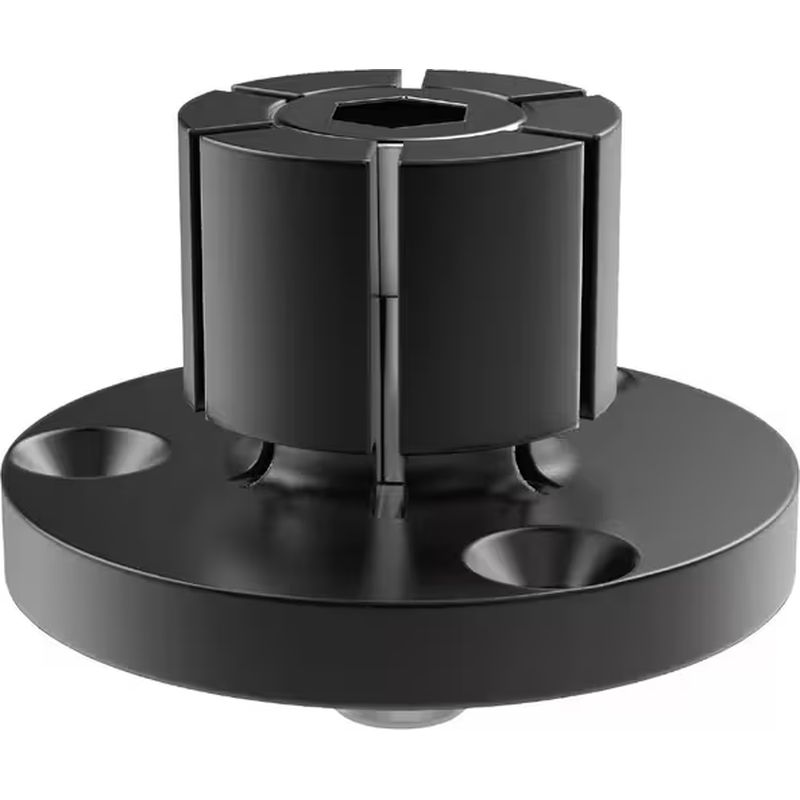

Bride usinable ID Xpansion pour usinage vertical ouhorizontal
Description
La bride usinable ID Xpansion est conçue pour maintenir des pièces sur un diamètre interne, pour un usinage de haute densité sur des tours - fraiseuses verticales ou horizontales.
Le diamètre peut être compris entre 4,1 mm et un maximum de 250 mm.
Ce composant peut également servir de mandrin d'élargissement sur un tour.
Ces brides à profil surbaissé sont adaptées aux opérations secondaires sur les pièces à usiner sur tour. Elles peuvent accueillir plus de pièces par plaque tournante de pièces à usiner ou plaque de fixation et sont simples à fabriquer à la bonne taille sur un tour ou une fraiseuse.
Une clé hexagonale ou des vérins hydrauliques sont utilisés pour l'installer et le serrer. Elles disposent d'un corps en acier doux et sont utilisées pour l'usinabilité, les dispositifs médicaux, la fabrication électronique et les applications automobiles.
- Matière : Acier doux
- Séries : SR12051
Caractéristiques

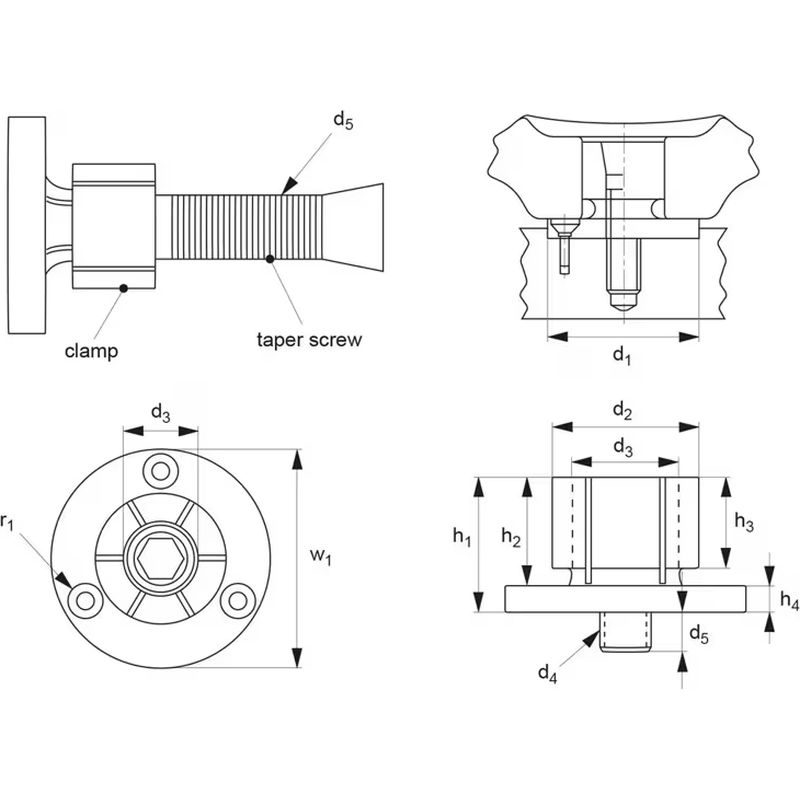

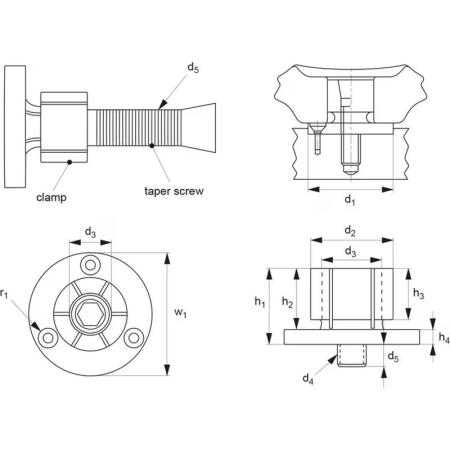

| Référence | h1 | h2 | h3 | d1 +0.000|-0.050 | d3 min | d4 | d5 |
| 20267612 | 45.5 | 37.6 | 32.3 | 132.9 | 29.3 | M16 | 19.3 |
| 20267636 | 45.5 | 37.6 | 32.3 | 152.4 | 29.3 | M16 | 19.3 |
| 20267629 | 45.5 | 37.6 | 32.3 | 132.9 | 29.3 | M16 | 19.3 |
| 20267605 | 10.7 | 7.6 | 6.1 | 20.0 | 4.1 | M2 | 4.1 |
| 20266813 | 21.8 | 16.0 | 15.0 | 29.7 | 7.1 | M4 | 7.2 |
| 20266820 | 24.9 | 19.0 | 15.0 | 31.5 | 12.2 | M6 | 11.2 |
| 20266837 | 24.9 | 19.0 | 15.0 | 37.5 | 13.5 | M8 | 13.2 |
| 20266882 | 45.5 | 37.6 | 32.3 | 107.5 | 29.3 | M16 | 19.3 |
| 20266851 | 31.8 | 25.4 | 20.6 | 56.0 | 23.0 | M12 | 20.3 |
| 20266875 | 39.6 | 31.8 | 27.0 | 75.5 | 29.3 | M16 | 21.4 |
| 20266844 | 28.6 | 22.2 | 17.5 | 50.0 | 18.0 | M10 | 16.3 |
| 20266868 | 39.6 | 31.8 | 27.0 | 69.5 | 29.3 | M16 | 21.4 |
