Brides coulissantes pour barre coulissante rigide
Description

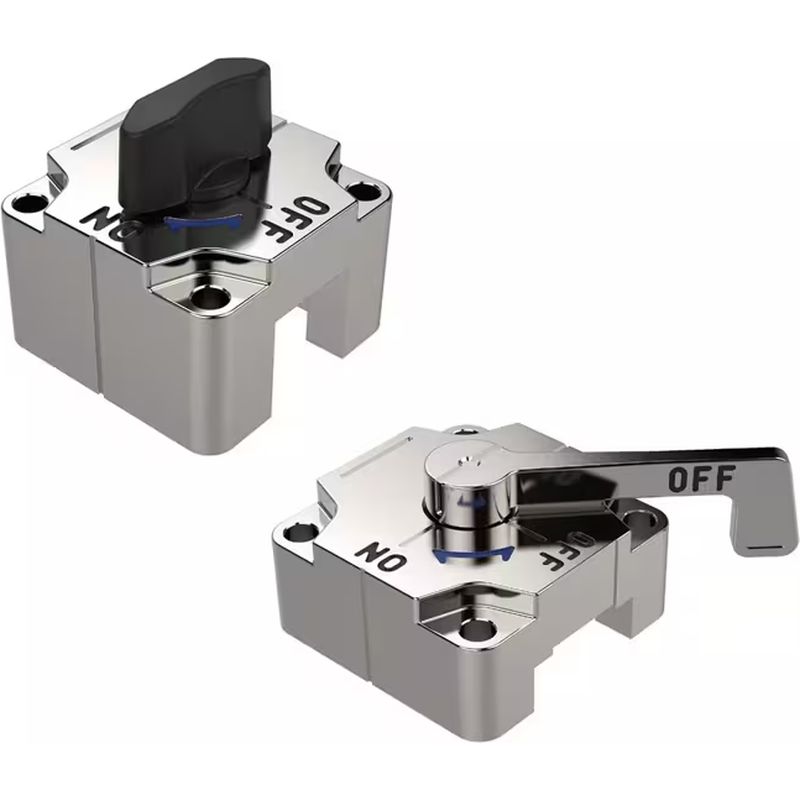

Ces brides coulissantes sont utilisées pour placer, verrouiller, libérer et régler rapidement les barres coulissantes rigides. Pour une meilleure stabilité, elles sont montées en position fixe dans l'assemblage. Elles peuvent être destinées à des trous fendus pour une barre coulissante solide / ronde.
Avec la bride sur sa position off, la barre coulissante peut être déplacée à gauche ou à droite, à l'aide de deux poussoirs à bille à ressort pour un libre mouvement de la barre. Elles peuvent être verrouillées en place, en tournant à 90 la poignée de la bride coulissante.
Elles ne sont adaptées qu'au mouvement linéaire droit d'une barre (non fournie) et ne peuvent supporter aucune autre contrainte appliquée.
Elles sont couramment utilisées dans un large éventail d'applications industrielles, notamment l'automobile, la construction et les dispositifs médicaux. Elles sont résistantes à des températures pouvant atteindre 90 C. Les brides coulissantes pour barres coulissantes solides sont utilisées pour placer, verrouiller, libérer et régler rapidement les barres coulissantes dans des applications.
- Matière : Zinc
- Séries : SR33973, SR33972
Caractéristiques

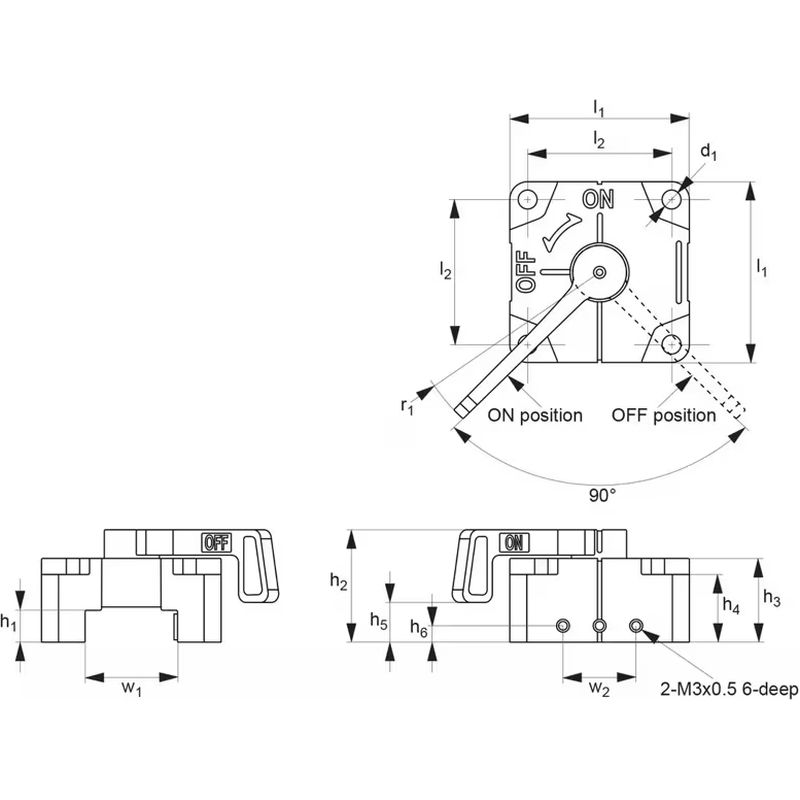

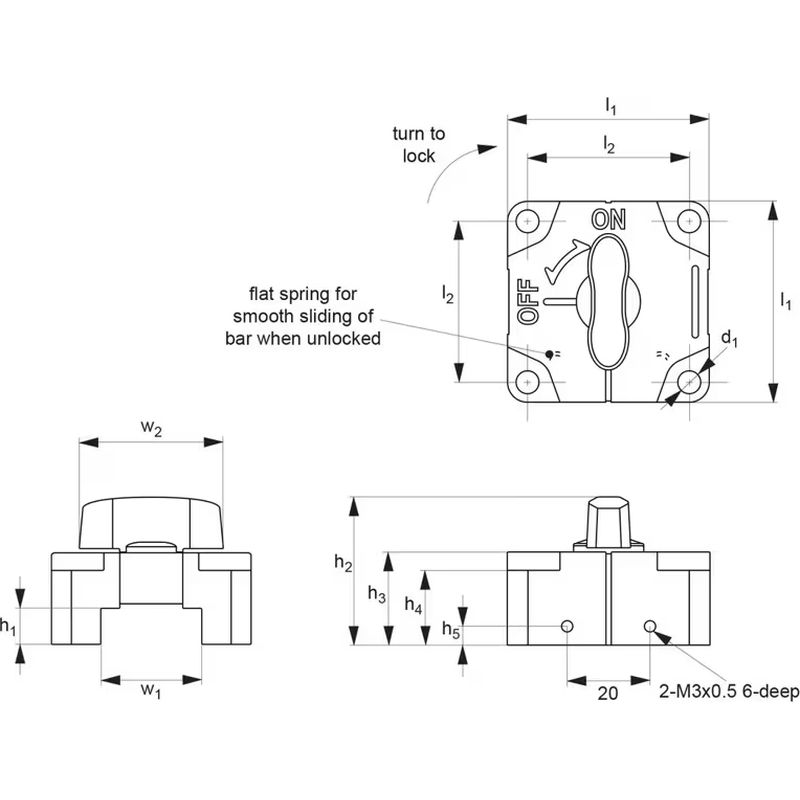

| Référence Essentra | l1 | l2 | d1 | h5 | Pour barre Largeur x Hauteur |
| 20191047 | 40.0 | 32.0 | 4.5 | 8.0 | 16x16 |
| 20191146 | 50.0 | 40.0 | 5.5 | 8.0 | 32x16 |
| 20191092 | 40.0 | 32.0 | 4.5 | 6.0 | 12x12 |
| 20191191 | 50.0 | 40.0 | 5.5 | 14.0 | 32x12 |
| 20191054 | 50.0 | 40.0 | 5.5 | 4.5 | 25x9 |
| 20191153 | 6.0 | 40.0 | 4.5 | 11.0 | 12x12 |
| 20191078 | 50.0 | 40.0 | 5.5 | 6.0 | 32x12 |
| 20190996 | 50.0 | 40.0 | 5.5 | 4.5 | 25x9 |
| 20191030 | 40.0 | 32.0 | 4.5 | 6.0 | 12x12 |
| 20191108 | 40.0 | 32.0 | 4.5 | 8.0 | 16x16 |
| 20190989 | 40.0 | 32.0 | 4.5 | 8.0 | 16x16 |
| 20191085 | 50.0 | 40.0 | 5.5 | 8.0 | 32x16 |
| 20191139 | 50.0 | 40.0 | 5.5 | 6.0 | 32x12 |
| 20191016 | 50.0 | 40.0 | 5.5 | 6.0 | 32x12 |
| 20191207 | 50.0 | 40.0 | 5.5 | 18.0 | 32x16 |
| 20190972 | 40.0 | 32.0 | 4.5 | 6.0 | 12x12 |
| 20191061 | 50.0 | 40.0 | 5.5 | 6.0 | 25x12 |
| 20191122 | 50.0 | 40.0 | 5.5 | 6.0 | 25x12 |
| 20191023 | 50.0 | 40.0 | 5.5 | 8.0 | 32x16 |
| 20191177 | 50.0 | 40.0 | 5.5 | 11.0 | 25x9 |
| 20191160 | 40.0 | 32.0 | 4.5 | 15.0 | 16x16 |
| 20191115 | 50.0 | 40.0 | 5.5 | 4.5 | 25x9 |
| 20191009 | 50.0 | 40.0 | 5.5 | 6.0 | 25x12 |
| 20191184 | 50.0 | 40.0 | 5.5 | 14.0 | 25x12 |
Mot du fournisseur
Pour les applications impliquant des trous oblongs, Essentra propose des brides coulissantes spécialement conçues à cet effet. Ces brides offrent une prise fiable et sécurisée dans les fentes, assurant stabilité et précision dans le positionnement des pièces ou des composants.
