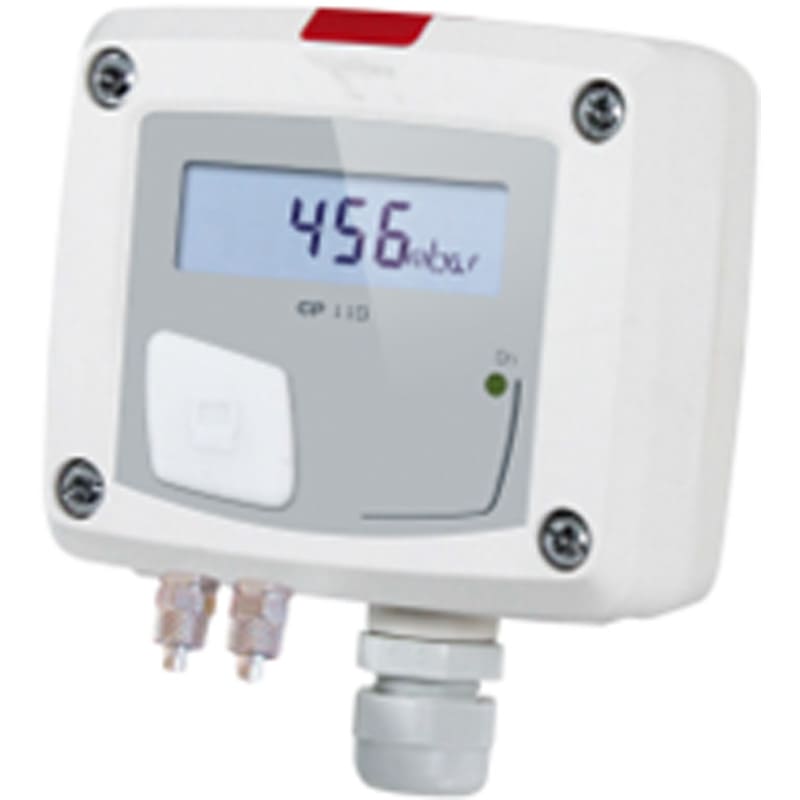

Cette série de capteurs de pression différentielle mesure le débit massique de l’air.
Selon modèle, l’étendue de mesure va de -500/+500 mbar à -2000/+2000 mbar.

  • Échelles intermédiaires configurables
  • Sortie 0-10 V ou 4-20 mA, active, alimentation 24 Vac/Vdc (3-4 fils) ou sortie 4-20 mA, boucle passive, alimentation de 16 à 30 Vdc (2 fils)
  • Boîtier ABS V0 IP65, avec ou sans afficheur
  • Montage ¼ tour sur platine de fixation murale
  • Boîtier avec système de montage simplifié

Caractéristiques

Applications Mesure de débit massique de l'air
Atout produit Fiable, configurable, montage facile
Plage de mesure -500/+500 mbar à -2000/+2000 mbar
Unités de mesure mbar, inWG, mmHG, PSI, mmH2O, daPa, hPa, kPa
Exactitudes ±1.5% de la lecture ±3 mbar
Temps de réponse 1/e (63%) 0.3 s
Résolution 1 mbar ; 0.1 inWG ; 1 mmHG ; 1 mmH2O ; 1 hPa ; 10 daPa ; 0.1 kPa ; 0.1 PSI
Autozéro Manuel par bouton poussoir
Type de fluide Air et gaz neutre
Surpression admissible CP114 : 1400 mbar ; CP115 : 4100 mbar
Conditions d'utilisation (°C/%HR/m) De 0 à +50 °C. En condition de non condensation. De 0 à 2000 m.
Température de stockage De -10 à +70 °C
Sortie / Alimentation capteur actif 0-10 V ou 4-20 mA (alim. 24 Vac/Vdc ±10%), 3-4 fils
capteur boucle passive 4-20 mA (alim. 16/30 Vdc), 2 fils
tension de mode commun <30 VAC
charge maximale : 500 Ohms (4-20 mA) / charge minimale : 1 K Ohms (0-10 V)
Consommation 2 VA (0-10 V) ou 0,6 VA (4-20 mA)
Directives européennes 2014/30/UE CEM ; 2014/35/UE Basse Tension ; 2011/65/UE RoHS II ; 2012/19/UE DEEE
Raccordement électrique Bornier à vis pour câbles de 0.05 à 2.5 mm2 ou de 30 à 14 AWG. Réalisé suivant les règles de l'art
Communication PC Câble USB-mini DIN
Environnement Air et gaz neutre
Matière ABS V0 selon UL94
Indice de protection IP65
Afficheur LCD 10 digits. Dimensions : 50 x 17 mm
Hauteur des caractères Valeurs : 10 mm ; Unités : 5 mm
Raccords sécurité Ø6.2 mm
Presse étoupe Pour câbles Ø8 mm maximum
Poids 143 g
