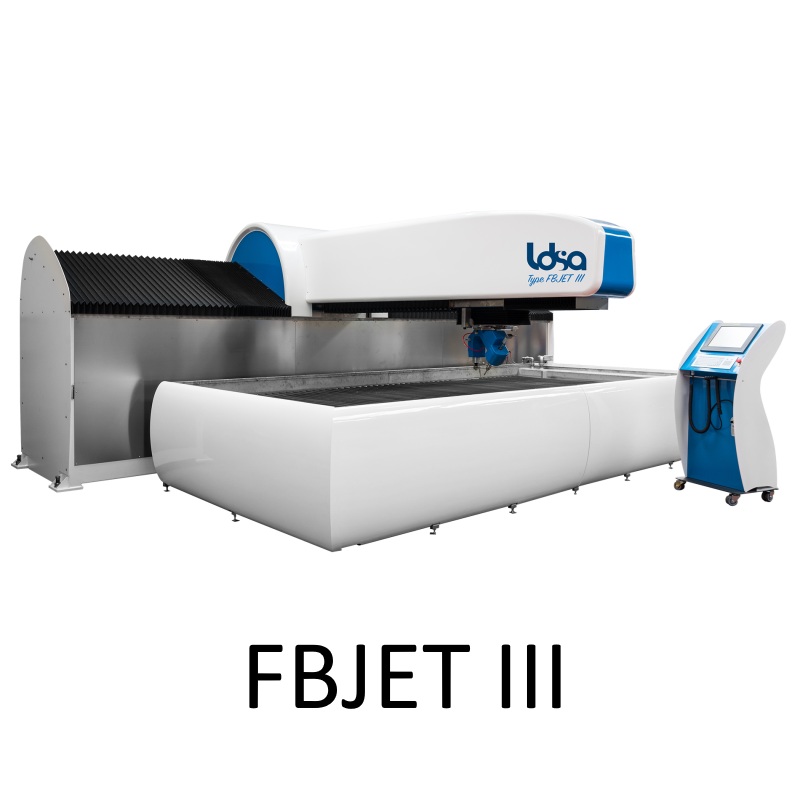

Centre de découpe jet d'eau 5 axes à bras déporté FBJET III
Caractéristiques :
- Applications : Tous matériaux / Travail de la pierre / Découpe en immergé
- Course axe X : 1700 x 2000 mm
Le centre de découpe jet d'eau 5 axes à bras déporté FBJET III est une machine homogène et entièrement intégrée, utilisant toutes les techniques de pointe connues à ce jour.
Fabriqué en France par LDSA, ce modèle compact à configuration unique, procure une accessibilité accrue par son déport avec pompe et ballast intégrés à la machine.
Le centre de découpe jet d’eau abrasif FBJET III convient plus particulièrement aux métiers de la pierre qui peuvent accéder facilement à la table et réaliser une découpe en immergé.
Elle peut bien sûr être également utilisée dans tous les secteurs d’activité (industrie, aéronautique, naval, nucléaire, automobile …) pour découper tous types de matériaux avec une grande précision.
L’ensemble est piloté par une CNC FANUC dernière génération qui vous procure une fiabilité et une précision inégalées.
L’alimentation en eau très haute pression (4000B – 6200B), est fournie par une pompe BFT (N°1 Européen) version « OEM », entièrement intégrée au bâti machine.
L’interface Homme/Machine propose un pilotage intuitif, ainsi qu'une grande simplicité d’utilisation et une parfaite ergonomie. Personnalisable, elle est entièrement programmée en interne par notre bureau d’étude, au même titre que la CNC.
Caractéristiques
| Applications | Tous matériaux / Travail de la pierre / Découpe en immergé |
|---|---|
| Course axe X | 1700 x 2000 mm |
| Course axe Y | 3300 x 4000 mm |
| Course axe Z | 200 x 200 mm |
| Centre de découpe jet d’eau | FBJET III |
| Course Utile mini (X mm x Y mm x Z mm) | 1700x3300x200 |
| Course Utile maxi (X mm x Y mm x Z mm) | 2000x3000x150 |
| Dim. Hors Tout Mini (X mm x Y mm) | 4140x5700 |
| Dim. Hors Tout Maxi (X mm x Y mm) | 3000x4000 |
| Tête 5 Axes 3D (Z=350mm) | Non |
| Tête 5 Axes ACTIVE 2,5D (Z=200mm) | Oui (Standard) |
| Déplacement en Z= 500mm OU Z= 750mm | Non |
| Nb de Tête/ Pont Maxi. (Sur Chariot Indépendant) | 1 |
| Nb de Ponts Maxi. | 2 |
| Palpeur de Hauteur/ Planéité | Oui |
| Doseur d'Abrasif Piloté par la CNC, avec Capteurs | Oui |
| Ecran Tactile (Pupitre de Commande) | Oui |
| Pression Possible Maxi. (Bar) | 6200 |
| Vitesse de déplacement Maxi (m/min) | 40 |
| Précision de positionnement (+/- mm) | 0,03 |
| Répétabilité (+/- mm) | 0,02 |
| Charge Standard acceptée par la Table (Kg/m²) | 1000 |
| Charge acceptée par la Table - Option 2T/m² ou 3T/m² | Oui (Option) |
| Diam. Buse mini (mm) | 0,08 |
| Diam. Buse maxi (mm) | 0,4 |
| Variation AUTOMATIQUE du Niveau d'Eau INTÉGRÉ au Bac Machine (Ballast) | Oui |
| Variation MANUELLE du Niveau d'Eau EXTERNE au Bac Machine (Cuve externe) | Non |
Mot du fournisseur
La machine de découpe jet d'eau FBJET III dispose de nombreux atouts
- Gamme compacte avec courses utiles allant de 1,7 m x 3.3 m à 2 m x 4 m.
- Équipée de notre tête 5 axes ACTIVE développée et conçu par LDSA, permettant des découpes de hautes précisions en 2.5D (Chanfreins, perçages côniques…),tout en gardant la précision d’un système 2D, ainsi que ses fonctionnalités.
- Haute précision de réglage et de positionnement de la tête.
- Correction de dépouille.
- Accessibilité Accrue
- Équipée en STANDARD de la Variation du niveau d’eau intégrée, type BALLAST, permettant la découpe immergée
- Compacité (Pompe intégrée au bâti machine)
- Simplicité d’utilisation
- Équipement complet livré clés en main.
- Mise en œuvre rapide sur site (5 jours inclus dans le prix).
- Variation du niveau d’eau intégrée, type BALLAST
- Découpe Multi-Matériaux avec Abrasif ou sans (Eau Pure)
- Jusqu’à 2 ponts.
- Formations GRATUITES et ILLIMITÉES chez LDSA.
Un équipement général complet et intégré
- 5 axes version ACTIVE, X/Y/Z/A/C, numérisés et simultanés, Z pouvant varier pendant la coupe.
- Asservissement numérique + servo moteurs + contrôle des déplacements assuré par codeurs absolus 1 million de points, bus servo haute vitesse contrôlant les E/S et liaison fibre optique entre l’IHM et la CNC.
- CNC FANUC 31i pour ACTIVE, verion OPEN.
- Moteurs FANUC, série Beta.
- CNC avec PC intégré, disque dur 400 Go et CAO.
- Protection par barrières photocellules en Standard.
- Système d’Alimentation en Abrasif – SAA, de marque LDSA spécifique avec détection bouchage, détection de manque d’abrasif, et Doseur piloté par la CNC (calibration +/- 5 %).

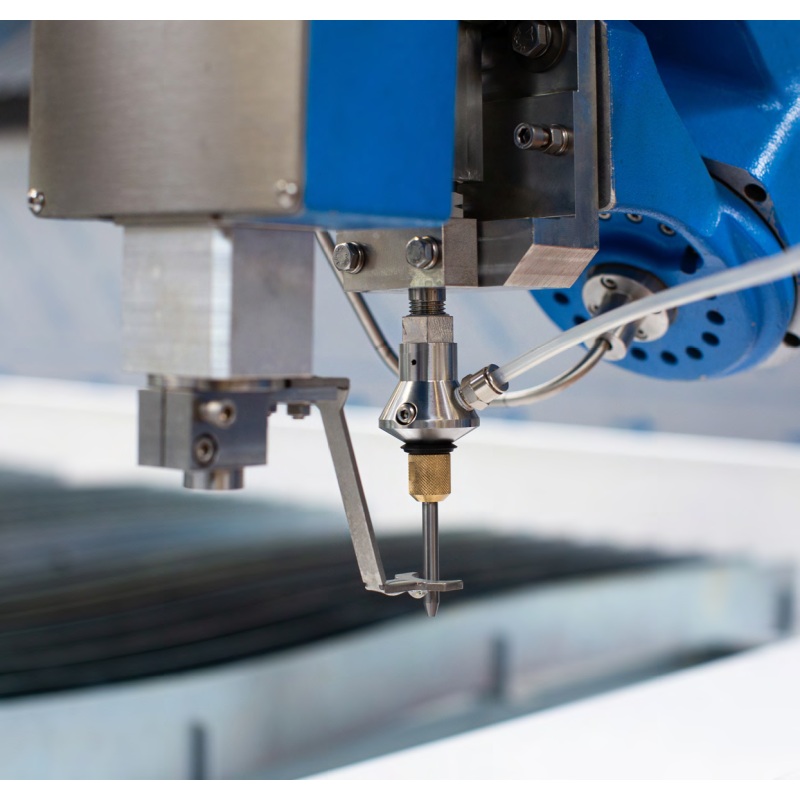

- Tête de découpe Auto Alignée, avec Buse Diamant.
- Palpeur de Hauteur/Planéité, en Standard.
- Équipée d’une Douchette + Soufflette en Standard.
- Pupitre de pilotage de la machine avec écran tactile 15″ haute définition, roulettes, et clavier étanche.
- Guidage Linéaire Prismatique avec patins Précontraints à Jeu nul pour les axes X, Y et Z
- Transmission à Crémaillère à double denture Inclinée et rattrapage de jeu, pour les axes X, Y.
- Transmission à vis à bille pour l’axe Z.
- Variation du niveau d’eau intégrée, type BALLAST, pour découpe immergée
- Protection complète des guidages et cartérisation optimisée avec chicanes à abrasif.
- Bâti mécanosoudé spécialement développé pour répondre aux contraintes du jet d’eau.
- Armoire électrique intégrée au bâti machine.
- Bac de découpe indépendant en Inox 304L, avec Carters en Fibre de Verre
- Pompe HP version OEM, de puissance allant de 15CV à 125CV, complète, afficheur, manomètres digitaux, pilotage de la pression en continu de 500 à 4150B, et jusqu’à 6200B avec pompe spécifique.
- Gestion commune de l’ensemble Table/ Pompe/ Système d’alimentation en abrasif/ Évacuation des Abrasifs/ Filtration des eaux usées.
- CFAO complète avec Gestion des chutes, et Imbrication/Optimisation matière, en Automatique.
- Capteurs, alarmes avec historique et gestion de la maintenance avec l’IHM.
- SEBA Système d’Extraction des Boues en Automatique (option) avec BIG BAG garantissant l’aspiration des résidus abrasifs ainsi que la filtration des eaux usées.
- Lubrification automatique des axes (guidages et entrainements), piloté et contrôlé par la CNC.
- Télémaintenance et Envoi des défauts en Automatique et par mail en Standard.
- Garantie 24 mois.
