Table de découpe jet d'eau 3 axes économique nouvelle génération ECJET III

En savoir plus

Caractéristiques :

- Applications : Découpe jet d'eau multi avec/sans abrasif accessible à tous
- Course axe X : 1000 à 2000 mm

Voir toutes les caractéristiques

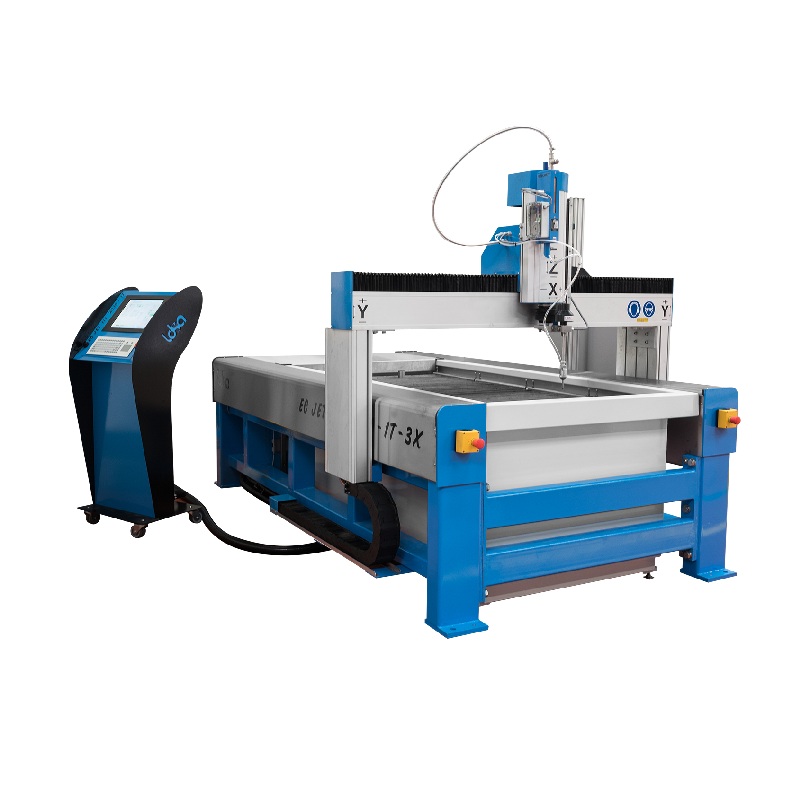

LDSA, concepteur et fabricant français de centres de découpe jet d’eau, vous présente sa nouvelle génération de table ECJET III 3 axes.
Cette version standard est une réponse budgétaire optimisée, immédiatement opérationnelle pour les entreprises désireuses d’accéder à la technologie découpe jet d’eau sans compromis sur la fiabilité du matériel.
La technologie LDSA est ainsi accessible à tous dans cette machine précise et compacte, dont la conception est basée sur l’efficacité.

Cette table découpe jet d'eau 3 axes économique est pilotée par une CNC FANUC de dernière génération, pour une utilisation facile avec une fiabilité et une précision jusque là inégalées.
L’alimentation en eau très haute pression (4150B Maxi pour ce modèle), est fournie par une pompe BFT (N°1 Européen) ou KMT  (N°1 Mondial).
L’interface Homme/Machine au pilotage intuitif et à l'ergonomie parfaite est personnalisable et entièrement programmée en interne par notre bureau d’étude, au même titre que la CNC.

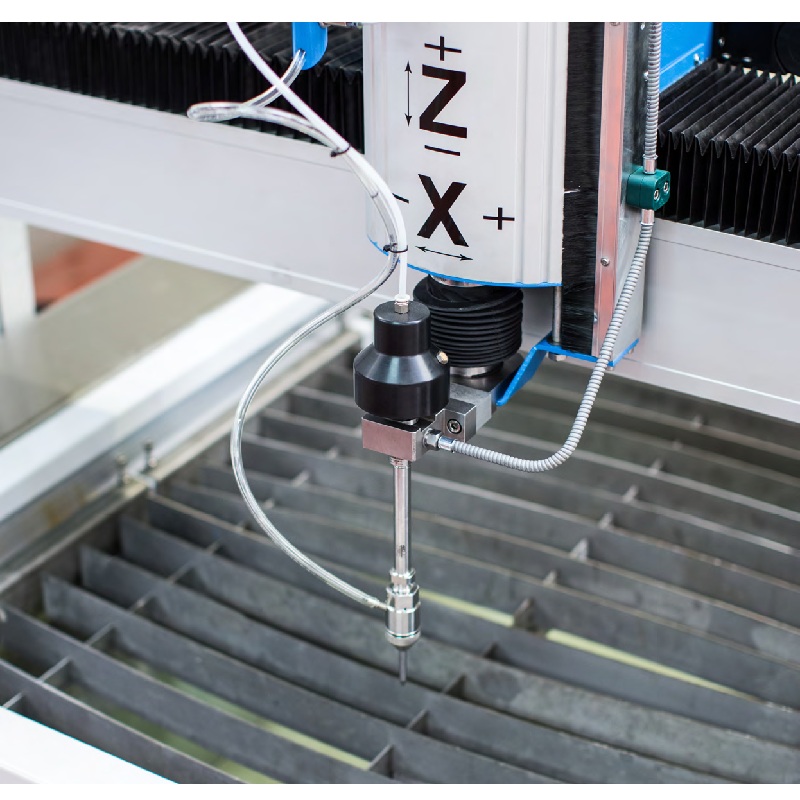

  • Concept unique de Tête haute précision 3 axes 2D.
  • Haute précision de réglage et de positionnement de la tête.
  • Découpe Multi-Matériaux Eau Pure ou avec Abrasif
  • 3 axes X/Y/Z numérisés et simultanés, Z pouvant varier pendant la coupe.
  • Simplicité d’utilisation.
  • Modèle compact pour gain de place en atelier
  • Équipements complets livrés clés en main.
  • Mise en œuvre rapide sur site : 5 jours, inclus dans le prix.
  • Jusqu’à 2 Têtes de découpe, sur 1 Pont.
  • Gamme complète, avec courses utiles allant de 1 m x 1 m à 3m x 2m

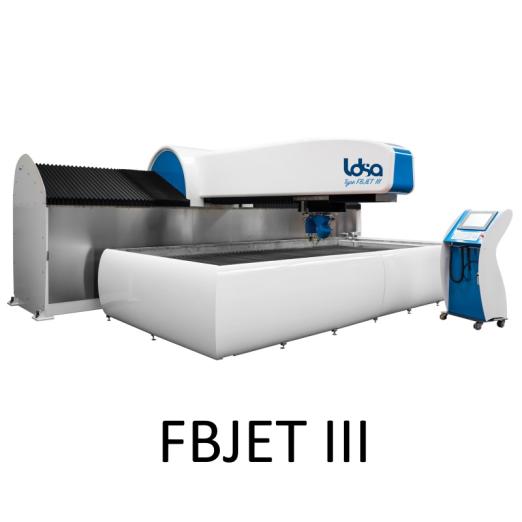

Découvrez également nos autres machines

Caractéristiques

Applications Découpe jet d'eau multi avec/sans abrasif accessible à tous
Course axe X 1000 à 2000 mm
Course axe Y 1000 à 3000 mm
Course axe Z 150 mm


Centre de découpe jet d’eau ECJET III
Course Utile mini  (X mm x Y mm x Z mm) 1000x1000x150
Course Utile maxi  (X mm x Y mm x Z mm) 1100x1200x200
Dim. Hors Tout Mini (X mm x Y mm) 2000x2000
Dim. Hors Tout Maxi (X mm x Y mm) 2270x2680
Tête 5 Axes 3D (Z=350mm) Non
Tête 5 Axes ACTIVE 2,5D (Z=200mm) Non
Déplacement en Z= 500mm OU Z= 750mm Non
Nb de Tête/ Pont Maxi. (Sur Chariot Indépendant) 2
Nb de Ponts Maxi. 1
Palpeur de Hauteur/ Planéité Oui (Option)
Doseur d'Abrasif Piloté par la CNC, avec Capteurs Oui (Option)
Ecran Tactile (Pupitre de Commande) Non
Pression Possible Maxi. (Bar) 4150
Vitesse de déplacement Maxi (m/min) 30
Précision de positionnement (+/- mm) 0,05
Répétabilité (+/- mm) 0,05
Charge Standard acceptée par la Table (Kg/m²) 1000
Charge acceptée par la Table - Option 2T/m² ou 3T/m² Non
Diam. Buse mini (mm) 0,08
Diam. Buse maxi (mm) 0,4
Variation AUTOMATIQUE du Niveau d'Eau INTÉGRÉ au Bac Machine (Ballast) Non
Variation MANUELLE du Niveau d'Eau EXTERNE au Bac Machine (Cuve externe) Oui (Option)

Mot du fournisseur

Une standardisation sans compromis avec le qualité

Chez LDSA, nos standards sont exigeants : les composants et équipements vous font bénéficier d'une conception intelligente et d'une haute fiabilité

  • Asservissement numérique + servo moteurs + contrôle des déplacements assuré par codeurs absolus 1 million de points, bus servo haute vitesse contrôlant les E/S et liaison fibre optique entre l’IHM et la CNC.
  • CNC FANUC série 0i version OPEN.
  • Moteurs FANUC série Beta.
  • CNC avec PC intégré, disque dur 400 Go et CAO.
  • Pupitre de pilotage de la machine avec écran 15″ haute définition, roulettes, et clavier étanche.
  • Protection par barrières photocellules.
  • Système d’Alimentation en Abrasif LDSA à détection bouchage, détection de manque d’abrasif et doseur.
  • Tête de découpe Auto Alignée avec Buse Diamant.
  • Guidage Linéaire Prismatique avec patins à recirculation de billes à Jeu nul pour les axes X, Y et Z
  • Transmission à vis à bille pour les axes X, Y, et Z
  • Protection complète des guidages et cartérisation optimisée.
  • Bâti mécanosoudé spécialement développé pour répondre aux contraintes du jet d’eau.
  • Armoire électrique intégrée au bâti machine.
  • Bac de découpe indépendant en Inox 430
  • Pompe HP de puissance allant de 15CV à 125CV, complète, afficheur, manomètres digitaux, pilotage de la pression en continu de 500 à 4150B,
  • Gestion commune de l’ensemble Table/ Pompe/abrasif/Filtration
  • CFAO complète avec Gestion des chutes, et Imbrication/Optimisation matière, en Automatique.
  • Capteurs, alarmes avec historique et gestion de la maintenance avec l’IHM.
  • Lubrification automatique des axes (guidages et entrainements), piloté et contrôlé par la CNC.
  • Télémaintenance et Envoi des défauts en Automatique et par mail en Standard.
  • Formations GRATUITES et ILLIMITÉES chez LDSA.

Un centre de découpe jet d'eau avec de nombreuses possibilités de personnalisation

L'équipement de cette machine jet d'eau a été optimisé afin de répondre à des contraintes économiques, tout en apportant une réponse technologique de qualité à standard élevé.
Notre qualité de fabricant nous permet néanmoins de vous proposer de nombreux accessoires et options sur cette configuration :

  • Laser de Pointage
  • Ballast EXTERNE
  • 2è Tête de Découpe 3 axes
  • Palpeur de Hauteur/Planéité
  • Doseur piloté par la CNC FANUC
  • Douchette + Soufflette
  • SEBA : Système d’Extraction des Boues en Automatique pour l’aspiration des résidus abrasifs ainsi que la filtration des eaux usées.
  • Filtre à Bande
  • BIZONE de travail
  • Unité de perçage pneumatique (Composites)
