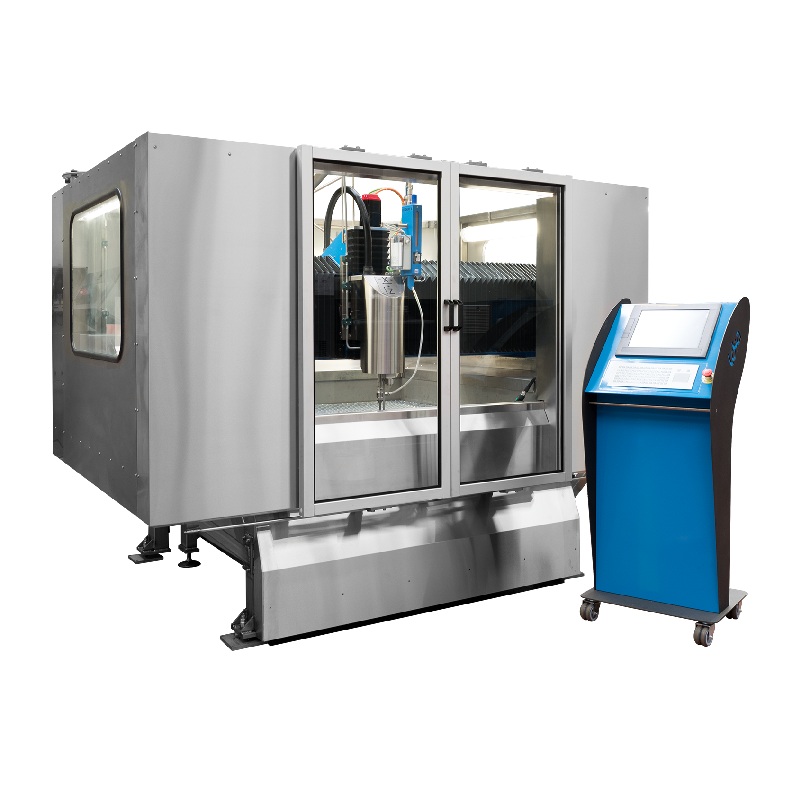

Machine de découpe par jet d'eau 3/5 axes haute précision "tout inox"* LCJET III
Caractéristiques :
- Applications : Prototypage / Enseignement / Industrie
- Nombre d'axes : 3 ou 5 axes
De fabrication française, la machine de découpe par jet d'eau LCJET III est un centre 3/5 axes haute précision.
*Doté d’un carénage et châssis tout inox, ce modèle évolutif est particulièrement adapté au milieu de l’enseignement et aux contraintes d’environnement en atelier.
LCJET III est une machine de découpe au jet d’eau polyvalente, compacte et rigide pour effectuer vos travaux en toute sécurité sur tous les matériaux.
Le système repose sur un ensemble homogène et convivial utilisant toutes les techniques de pointe actuelles.
L’ensemble est piloté par une CNC FANUC (n° 1 Mondial) de dernière génération, permettant une utilisation aisée et offrant une fiabilité et une précision jusqu’alors inégalées. L’alimentation en eau très haute pression (4000B – 6200B), est fournie par une pompe BFT (N°1 Européen) ou KMT (N°1 Mondial).
L’interface Homme/Machine permettant un pilotage intuitif, une simplicité d’utilisation et une parfaite ergonomie, est personnalisable et entièrement programmée en interne par notre bureau d’étude, au même titre que la CNC.
- 3 ou 5 axes avec Concept unique de tête 5 axes pour des découpes de haute précision en 2.5D ou 3D (tout en gardant la précision et les fonctionnalités d’un système 2D)
- Découpe Multi-Matériaux avec Abrasif ou sans (Eau Pure)
- Découpe de Grande qualité et de Haute Précision.
- Jusqu’à 2 Têtes de découpe.
- Haute précision de réglage et de positionnement de la tête.
- Correction de dépouille.
- Simplicité d’utilisation, avec écran tactile et gestion interactive.
- Pupitre mobile sur roulettes
- Formes simples préprogrammées et intégrées
- Surveillance à distance via le web pour suivre en temps réel et à distance l’état de la machine
- Équipements complets livrés clés en main.
- Mise en œuvre rapide sur site (2 jours pour le modèle standard inclus dans le prix).
- Machine ÉVOLUTIVE.
- Concept unique de machine entièrement en Inox, Châssis + Carénage.
- Mise en œuvre rapide sur site sous 3 jours.
- Formations GRATUITES et ILLIMITÉES chez LDSA.
Caractéristiques
| Applications | Prototypage / Enseignement / Industrie |
|---|---|
| Nombre d'axes | 3 ou 5 axes |
| Course axe X | 1200 - 1100 mm |
| Course axe Y | 1100 - 1200 mm |
| Course axe Z | 200 mm |
| Centre de découpe jet d’eau | FBJET III |
| Course Utile mini (X mm x Y mm x Z mm) | 1200x1100x200 |
| Course Utile maxi (X mm x Y mm x Z mm) | 1100x1200x200 |
| Dim. Hors Tout Mini (X mm x Y mm) | 2270x2680 |
| Dim. Hors Tout Maxi (X mm x Y mm) | 2270x2680 |
| Tête 5 Axes 3D (Z=350mm) | Oui (Option) |
| Tête 5 Axes ACTIVE 2,5D (Z=200mm) | Oui (Option) |
| Déplacement en Z= 500mm OU Z= 750mm | Oui (Option) |
| Nb de Tête/ Pont Maxi. (Sur Chariot Indépendant) | 2 |
| Nb de Ponts Maxi. | 1 |
| Palpeur de Hauteur/ Planéité | Oui |
| Doseur d'Abrasif Piloté par la CNC, avec Capteurs | Oui |
| Ecran Tactile (Pupitre de Commande) | Oui |
| Pression Possible Maxi. (Bar) | 6200 |
| Vitesse de déplacement Maxi (m/min) | 50 |
| Précision de positionnement (+/- mm) | 0,03 |
| Répétabilité (+/- mm) | 0,02 |
| Charge Standard acceptée par la Table (Kg/m²) | 1000 |
| Charge acceptée par la Table - Option 2T/m² ou 3T/m² | Non |
| Diam. Buse mini (mm) | 0,08 |
| Diam. Buse maxi (mm) | 0,4 |
| Variation AUTOMATIQUE du Niveau d'Eau INTÉGRÉ au Bac Machine (Ballast) | Oui (Option) |
| Variation MANUELLE du Niveau d'Eau EXTERNE au Bac Machine (Cuve externe) | Oui (Option) |
Mot du fournisseur
Découvrez les performances augmentées de la série LCJET III 5 axes
Grâce aux nouvelles tables de découpe série LCJET III 5X (3D) et 5X ACTIVE (2.5D), la technologie de découpe jet d’eau accroît ses applications et permet d’atteindre des performances inaccessibles jusqu’à maintenant.

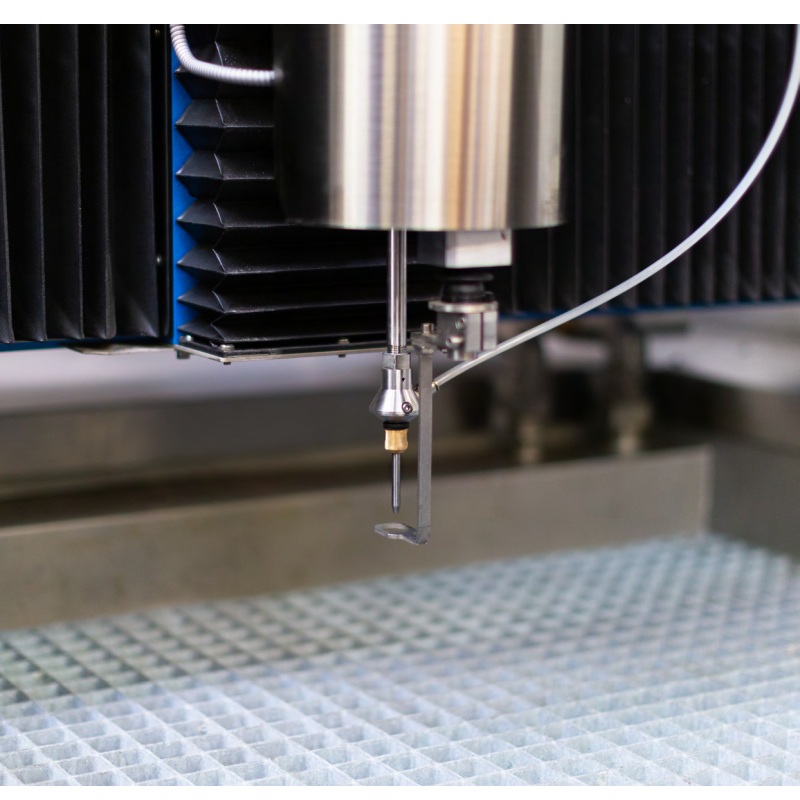

La caractéristique principale de la LCJET III 5 axes, est l’ajout de deux mouvements rotatifs de la tête de découpe aux 3 axes cartésiens traditionnels. Le système utilise toujours le palpeur.
Les 5 axes X/Y/Z/A/C, sont numérisés et simultanés. (A et C servent à la rotation et à l’inclinaison de la Tête.).
La Course utile en Z est augmentée à 350mm, pour une ergonomie accrue.
De cette manière, le jet peut couper dans toutes les directions, l’axe A étant limité à 45° électroniquement pour des raisons de sécurité (+/- 90° possible). Ceci garantit des précisions importantes et permet également l’utilisation du système en 2D avec les mêmes performances et les mêmes coûts qu’une machine 3 axes traditionnelle.
Enfin, l’utilisation du 5 axes permet la compensation automatique de dépouille, afin de permettre une géométrie parfaite, à des vitesses plus importantes qu’avec un modèle 3 axes.
