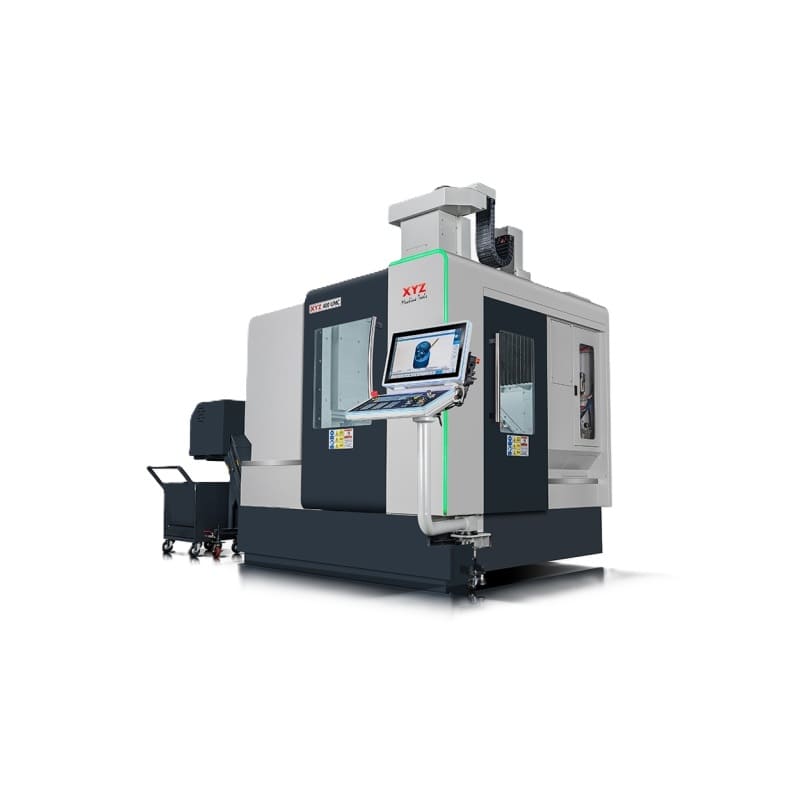

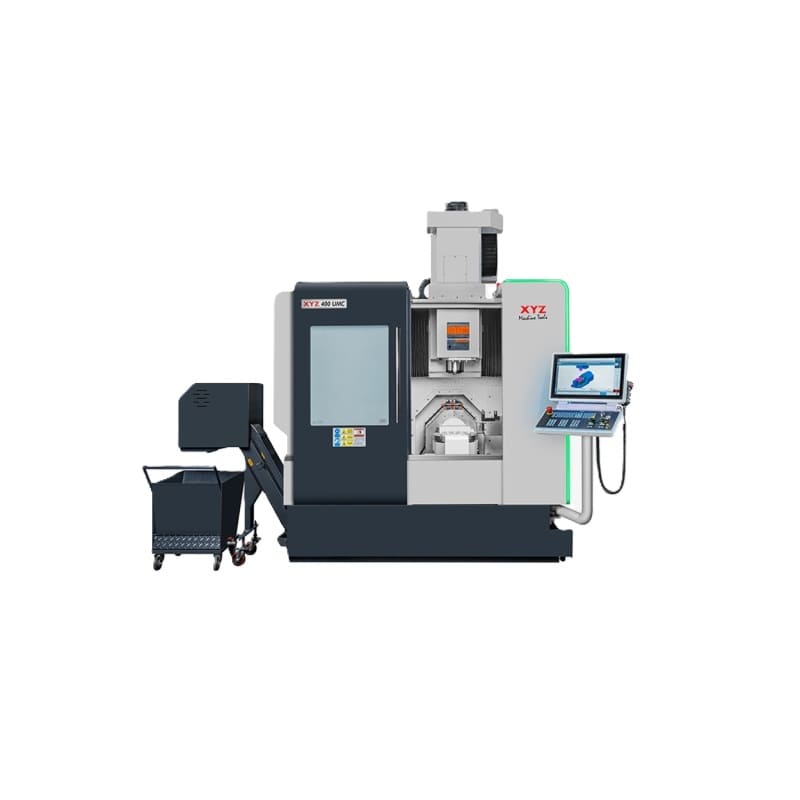

Centre d'usinage évolutif 5 axes XYZ - 400 UMC
Conçu sur la base d’une enquête menée auprès des utilisateurs, le centre d’usinage évolutif 400 UMC de XYZ en configuration 5 axes ou 4+1 axes répond aux contraintes concrètes des ateliers de mécanique de précision : compacité, rigidité, évolutivité et performance.
Il présente de nombreux atouts au service de vos réalisations :
- 4+1 axes évolutif, avec passage possible en 5 axes synchrones
- Machine compacte et très rigide, idéale pour les ateliers à espace restreint

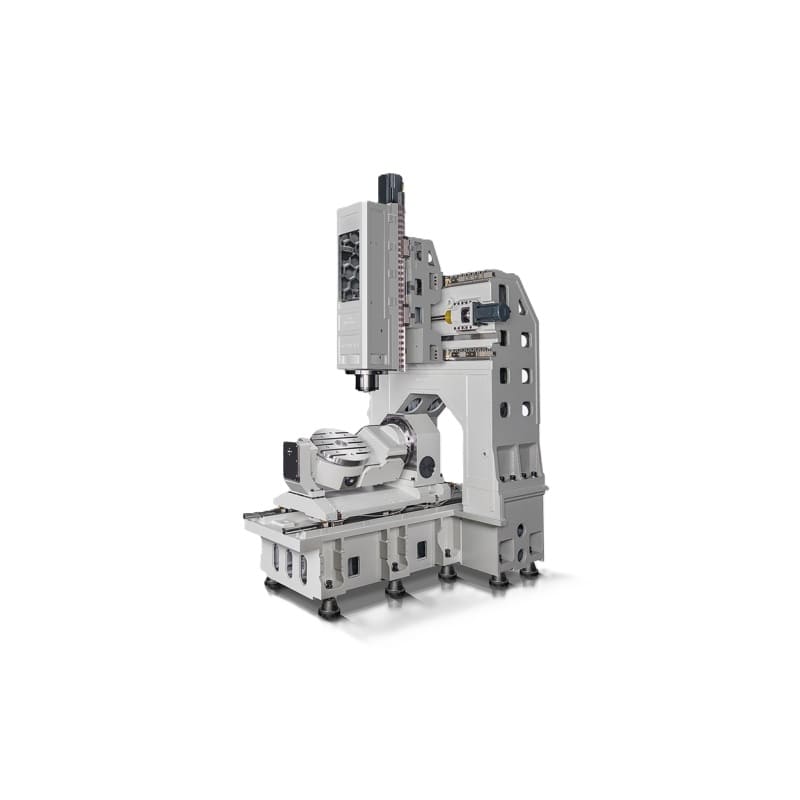

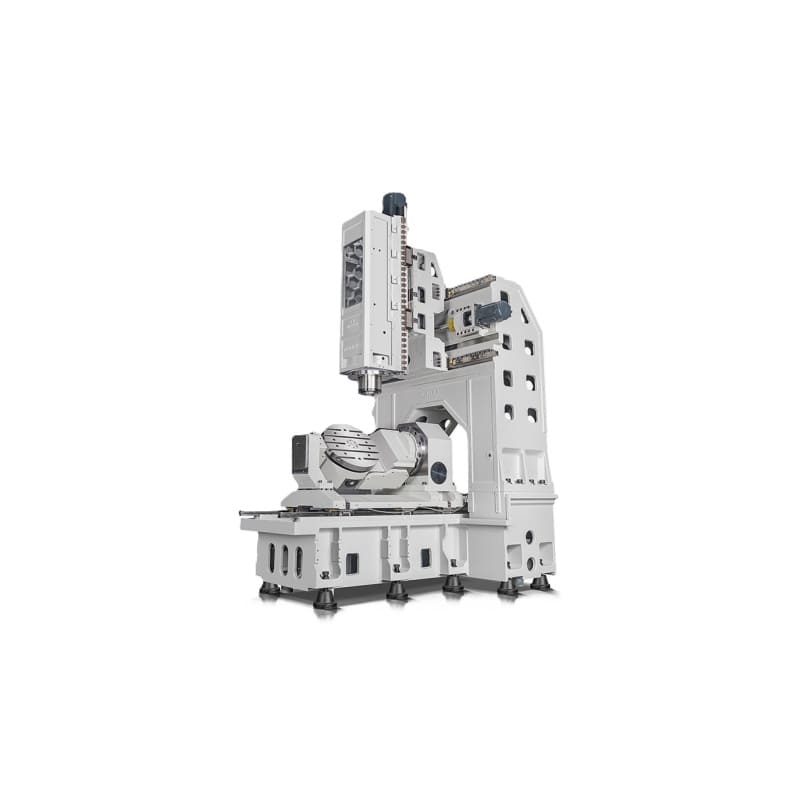

- Structure en fonte méhanite assurant précision et stabilité
- Commande numérique puissante et intuitive
- Productivité élevée grâce aux vitesses rapides et changeur grande capacité
- Prédisposition à la robotisation pour automatisation future
- Excellent rapport qualité / prix pour un centre multiaxes
Ce centre d'usinage 5 axes XYZ est livré en standard avec de nombreux équipements de qualité :
- CN Siemens SINUMERIK ONE avec écran tactile 22''
- Logiciel conversationnel SHOPMILL
- Rails de guidage linéaires à rouleaux sur X, Y et Z
- Engrenages à rouleaux japonais sur axes B et C
- Convoyeur à copeaux avec filtration 550 microns
- Refroidissement broche et axes
- Signalisation LED de statut machine
- Portes frontale et latérale
Autres configurations : nous contacter.
Caractéristiques
| Désignation | Centre d'usinage XYZ 5 axes - 400 UMC |
| Courses X / Y / Z | 800 / 600 / 510 mm |
| Axe B (inclinaison) | +110° / -90° |
| Axe C (rotation) | 360° |
| Diamètre de table | 400 mm |
| Charge maxi sur table | 250 kg |
| Distance broche / table | 90 à 600 mm |
| Vitesse de broche | 5 à 12 000 tr/min (15 000 tr/min en option) |
| Puissance de broche | 11 kW (S1) ; 18,2 kW (S6 - 25%) ; 25,7 kW (maxi) |
| Type de cône | BBT 40 (Dual Contact) |
| Vitesses rapides axes X, Y, Z | 32 m/min |
| Avances de travail X, Y, Z | 32 m/min |
| Vitesse axe B | 30 tr/min |
| Vitesse axe C | 30 tr/min |
| Changeur d'outils | bras 30 postes (60 en option) |
| Temps de changement d'outil | < 2 s |
| Poids maxi outil | 7 kg |
| Diamètre maxi outil | 80 mm |
| Longueur maxi outil | 125 mm |
| Encombrement | 2300 x 2340 x 3120 mm (+730 mm convoyeur) |
| Poids machine | 6000 kg sans convoyeur |
