Centre d'usinage, série ATLAS
Caractéristiques :
- Course axe X : 850 à 1820 mm
- Course axe Y : 520 à 800 mm
La série de centres d'usinage ATLAS propose une large plage de courses de 850 x 520 x 520 mm à 1820 x 800 x 700 mm. Bénéficiant de broche jusqu’à 12 000 tr/min, le centre d'usinage ATLAS de MAXIMART peut être équipé d'une CN Fanuc / Siemens / Heidenhain / Mitsubishi selon modèle.
De nombreuses options permettent de personnaliser votre équipement tels que dispositif d'arrosage centre broche ou 4ème axe, 5ème axe, etc.
Caractéristiques
| Course axe X | 850 à 1820 mm |
|---|---|
| Course axe Y | 520 à 800 mm |
| Course axe Z | 520 à 700 mm |
| MAXIMART | MAXIMART | |
| Q 10 | Q 8 | |
| Course longitudinale - X | 1100 mm | 850 mm |
| Course transversale - Y | 520 mm | 520 mm |
| Course verticale - Z | 520 mm | 520 mm |
| Précision de positionnement | ||
| Précision répétabilité Axes X, Y, Z | ||
| Cône de la broche | BT 40 | BT 40 |

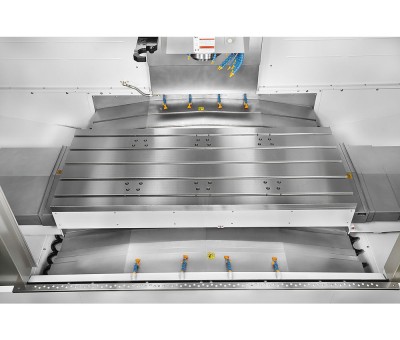

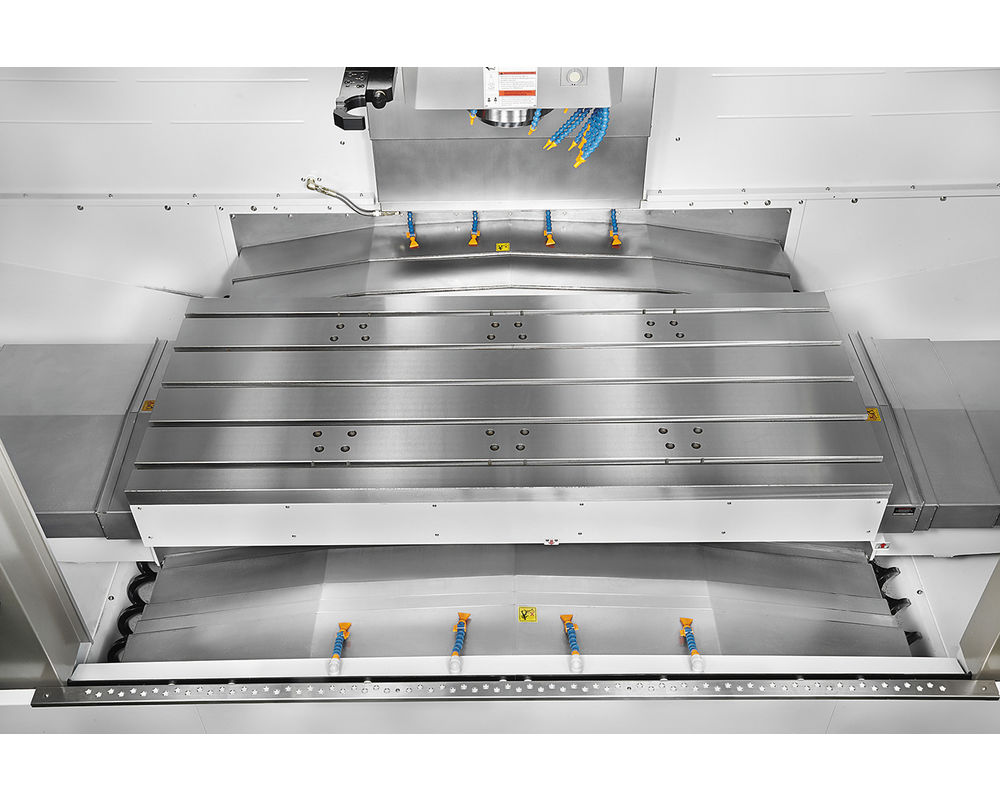

| Surface de la table | 1250x550 mm | 1000x550 mm |
| Commande numérique | HEIDENHAIN TNC 620 | FANUC Oi-MD |
| Poids maximum admis sur la table | 700 Kg | 700 Kg |
| Nombre de rainures | 5 | 5 |
| Largeur maximale des rainures | 18 mm | 18 mm |
| Vitesse de broche | 60 à 8000 tr/mn | 8000 tr/mn |
| Dist. max table / nez de la broche | 650 mm | 670 mm |
| Distance min table / nez de la broche | 130 mm | 150 mm |
| Distance axe des broches / bâti | 590 mm | |
| Magasin | 20 Outils | 20 Outils |
| Changeur sans bras | ||
| Poids maxi des outils | 7 Kg | 7 Kg |
| Diamètre maxi des outils | 100 mm | 100 mm |
| Avance rapide X et Y | 24000 mm/mn | 24000 mm/mn |
| Avance rapide Z | 24000 mm/mn | 24000 mm/mn |
| avances automatiques | 12000 mm/mn | 12000 mm/mn |
| Poids approximatif | 8200 kg | 8000 kg |
| Encombrement en mm | 3231x3115x2760 | 3075x3115x2760 |

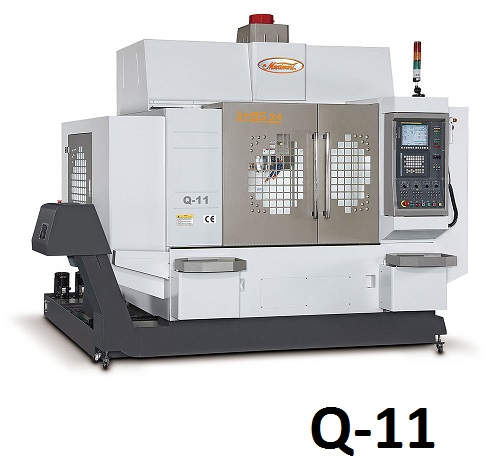

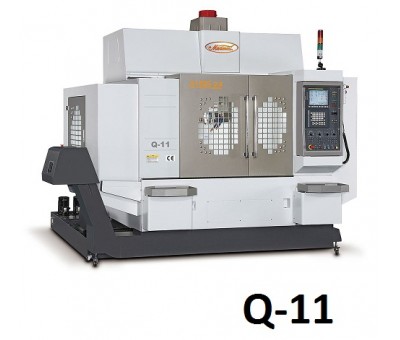

| MAXIMART | MAXIMART | |
| Q11 | Q11 | |
| Course longitudinale - X | 1100 mm | 1100 mm |
| Course transversale - Y | 610 mm | 610 mm |
| Course verticale - Z | 610 mm | 610 mm |
| Précision de positionnement | 0,003mm/300mm mm | |
| Précision répétabilité Axes X, Y, Z | : ± 0,003mm | |
| Cône de la broche | Bt 40 | BT 40 |
| Surface de la table | 1250x610 mm | 1250x610 mm |
| Commande numérique | FANUC Oi-Mate-MD | HEIDENHAIN TNC 620 |
| Poids maximum admis sur la table | 900 Kg | 900 Kg |
| Nombre de rainures | 5 | 5 |
| Largeur maximale des rainures | 18 mm | 18 mm |
| Vitesse de broche en tr/mn | direct drive 10000 tr/m | 60 à 12000 tr/mn |
| Dist. max table / nez de la broche | 740 mm | 740 mm |
| Distance min table / nez de la broche | 130 mm | 130 mm |
| Distance axe des broches / bâti | 670 mm | 670 mm |
| Magasin | 20 Outils | 30 Outils |
| Changeur sans bras | Oui | |
| Poids maxi des outils | 7 Kg | |
| Diamètre maxi des outils | 80 mm | 76 mm |
| Avance rapide X et Y | 24000 mm/mn | 24000 mm/mn |
| Avance rapide Z | 24000 mm/mn | |
| avances automatiques | 1 à 12 000 mm/mn | 1 à 12000 mm/mn |
| Poids approximatif | 8700 kg | 8700 kg |
| Encombrement en mm | 2870x3180x2840 | 3521x3180x2840 |
| MAXIMART | MAXIMART | MAXIMART | |
| Q13 | Q15 | Q18 | |
| Course longitudinale - X | 1300 mm | 1520 mm | 1820 mm |
| Course transversale - Y | 610 mm | 800 mm | 800 mm |
| Course verticale - Z | 610 mm | 700 mm | 700 mm |
| Précision de positionnement | |||
| Précision répétabilité Axes X, Y, Z | |||
| Cône de la broche | BT 40 | BT 50 | BT 50 |
| Surface de la table | 1450 x 610 mm | 1700x820 mm | 2000x820 mm |
| Commande numérique | FANUC Oi-Mate-MD | FANUC Oi-MD | FANUC Oi-MD |
| Poids maximum admis sur la table | 900 Kg | 2000 Kg | 2000 Kg |
| Nombre de rainures | 5 | 5 | 5 |
| Largeur maximale des rainures | 18 mm | 22 mm | 22 mm |
| Vitesse de broche | 8000 tr/mn | 6000 tr/mn | 60 à 6000 tr/mn |
| Dist max table / nez de la broche | 725 mm | 900 mm | 900 mm |
| Dist min table / nez de la broche | 115 mm | 200 mm | 200 mm |
| Distance axe des broches / bâti | 670 mm | 860 mm | 860 mm |
| Magasin | 20 Outils | 24 Outils | 24 Outils |
| Changeur sans bras | Oui | ||
| Poids maxi des outils | 7 Kg | 15 Kg | 15 Kg |
| Diamètre maxi des outils | 100 mm | 110 (127) mm | 110 mm |
| Avance rapide X et Y | 24000 mm/mn | 20000 mm/mn | 20000 mm/mn |
| Avance rapide Z | 24000 mm/mn | 16000 mm/mn | 16000 mm/mn |
| avances automatiques | 12000 mm/mn | 12000 mm/mn | 1 à 12000 mm/mn |
| Poids approximatif | 8900 kg | 16000 kg | 16800 kg |
| Encombrement en mm | 3665x3180x2840 | 6100x2938x3638 | 6500x2938x3638 |
