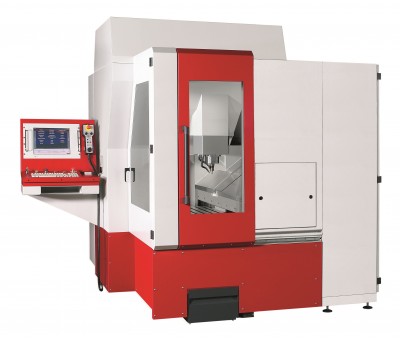

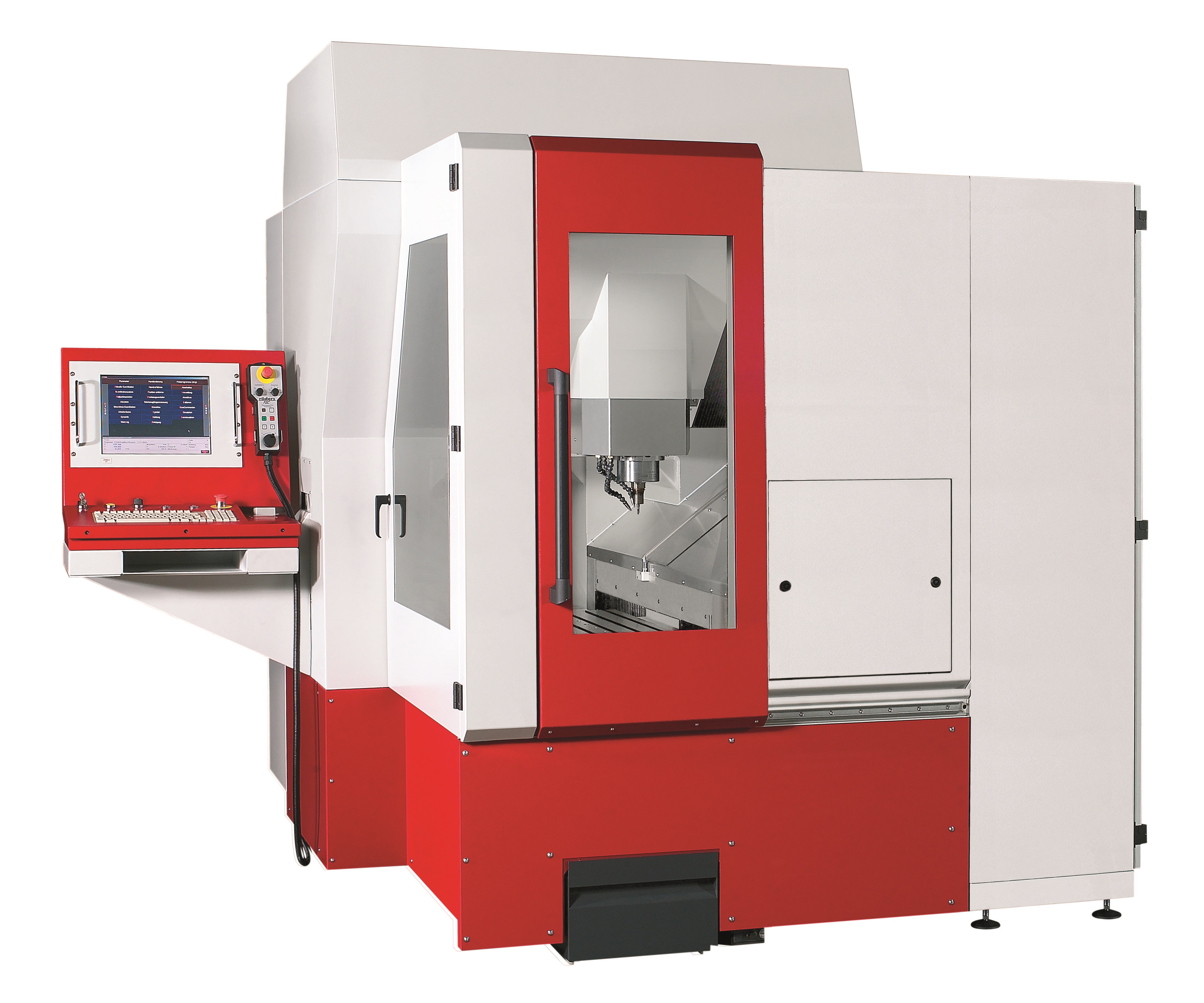

Combiné UGV et rectification par coordonnées
Ce centre combine les avantages d'une fraiseuse UGV et d'une rectifieuse par coordonnées. C'est une machine d'usinage grande vitesse et de rectification universelle pour moules et pièces de taille moyenne. Elle permet d'achever un cycle d'usinage automatique en un seul serrage.
Sa construction est très rigide et la répartition de l’inertie est optimale.
Les entraînements directs des axes sont puissants et sans usure sur tous les axes. Ces derniers disposent de codeurs optiques haute résolution.
Un système de contrôle précis de la température des composants machine assure une stabilité thermique optimale.
Différentes broches avec attachements sont disponibles pour couvrir une alrge gamme d'applications.
Des cycles spécifiques sont dédiés aux opérations de rectification par coordonnées :
- stratégie de rectification de contours avec meules coniques
- rectification pendulaire sur contour en 5 axes continus avec meules cylindriques
- cycle de dressage
Caractéristiques
| Modèle | ||
| Dimensions de la table | (mm) | 550 x 450 |
| Capacités de rectification | (mm) | 500 x 455 x 240 |
| Hauteur de passage maximum | (mm) | 450 |
| Poids de la pièce à usiner maxi | (kg) | 400 |
| Vitesses d’avances | (mm/min) | 0 – 40.000 |
| Puissance de la broche | (kW) | 14 |
| Changeur d’outil | (postes) | 21/42 |
Equipements principaux disponibles :
- Moteurs linéaires haute dynamique
- Changeur d’outils automatique
- Dispositifs de refroidissement de la broche, des moteurs et des rails et guidages
- Compensation broche
- Climatisation zone de travail
- Palpeur 3D automatique, laser de mesure outil
- Dispositifs de dressage de meule
- Extracteur de brouillards d’huile
- Groupe d’arrosage, buses de rinçage contrôlées, filtration
