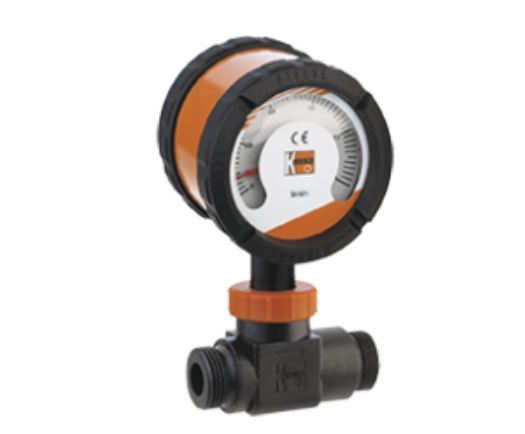

Débitmètre à rotor compact série DRS
Les débitmètres à rotor DRS sont utilisés pour la mesure et la surveillance de fluides. Grâce à leur structure compacte, la mini turbine peut également être utilisée sur des machines exigeant un encombrement réduit.
Cet indicateur de débit est populaire dans l'industrie des boissons et des appareils avec mesure de débit de boissons, les machines agricoles, machines pour le développement photographique et pour les circuits imprimés et même les machines à laver ou les véhicules.
Caractéristiques
| Débitmètre à rotor | Série DRS |
| Gamme de mesure | 2,0-40 L/min eau |
| Raccord | G ½, G 3/4, ¾ NPT |
| Matière | Noryl, Ultem, laiton, acier inox |
| Pression max. | 16 bar, 200 bar (laiton, acier inox) |
| Température max. | 80 °C |
| Précision | ± 1,5 % fin d´échelle |
| Sortie | analogique/fréquenc/ indication à aiguille |
Mot du fournisseur
Fonctionnement du débitmètre à rotor DRS
Le débitmètre DRS fonctionne selon le principe de la turbine ou du rotor. Le liquide traverse d’abord un élément laminaire de façon à éliminer les turbulences et à orienter le flux vers la turbine. La turbine comporte des aimants intégrés (sans contact avec le fluide) qui vont convertir le mouvement de rotation à un signal dont la fréquence est proportionnelle au débit.
Différentes électroniques sont alors disponibles : diviseur fréquence, sortie analogique ou électronique compacte avec affichage LED et sorties contact.
En option, il est possible d’avoir un capteur intégré de température pour une mesure simultanée du débit et de la température. La roue à ailettes est équipée d’un système axe et palier saphir, ce qui garantit ainsi une grande linéarité et une longue durée de vie.
