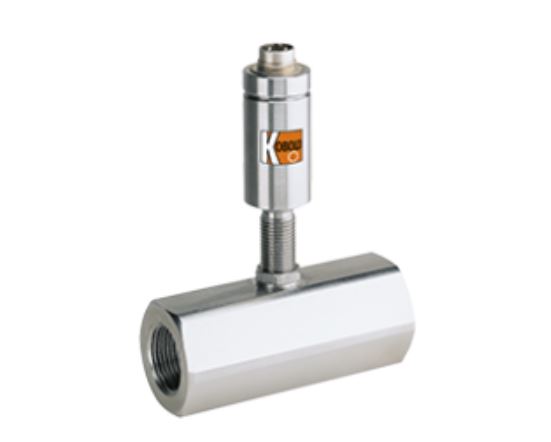

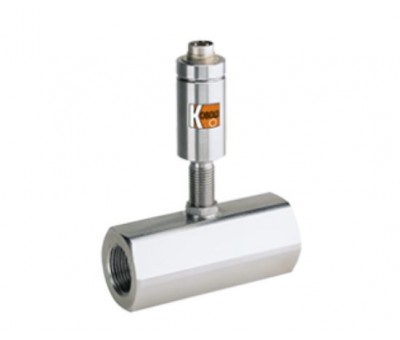

Débitmètre à turbine pour haute pression | haute température TUV
Adaptés pour les uitlisations à hautes pressions (100 à 640 bar) et hautes températures (350°C), les débitmètres à turbines TUV travaillent selon le principe du compteur à roue-hélice de Woltmann.
Cet indicateur de débit à turbine permet de mesurer, de façon précise, les valeurs de débit instantané et de compter la quantité du débit de liquides comme par exemple l'eau potable et eau déminéralisée, les carburants, le fuel pour chauffage, les gaz liquides, mais aussi les liquides agressifs tels que les dissolvants ou les liquides pour produits pharmaceutiques.
Caractéristiques
| Débitmètre à turbine | Série TUV |
| Gamme de mesure | 0,3-1,5 l/min ...35-400 l/min eau |
| Raccord | G ¼...G 1 ½ femelle |
| Matière | acier inox |
| Pression max. | 100/400/640 bar |
| Température max. | 120 (350) °C |
| Linéarité | ± 1% de la valeur mesurée |
| Gamme de viscosité | 1-30 m²/s |
| Sortie impulsionnelle |
Mot du fournisseur
Fonctionnement du débitmètre à roue hélice de Woltmann TUV
Une roue de turbine avec une faible masse est positionnée concentriquement dans un corps tubulaire. Le liquide traverse la roue de turbine dans la direction axiale. Le fluide tranquilisé par le rectificateur de flux atteint la roue de turbine de façon quasi laminaire. La rotation de la roue de turbine est proportionnelle à la vitesse moyenne de débit dans la section du tube. La rotation est ainsi dans une large zone proportionnelle à la quantité du débit.
Un capteur inductif vissé dans le boîtier de la turbine enregistre sans contact la vitesse de rotation de la roue de turbine.
Après amplification et transformation du signal de capteur, un signal d'impulsions est à disposition.
Le nombre d'impulsions par unité de temps est proportionnel au débit instantané.
Toutes les turbines sont calibrées et sont livrées avec un certificat de calibration.
La variation de viscosité peut être considéré, lors du calibrage des viscosités principales.
