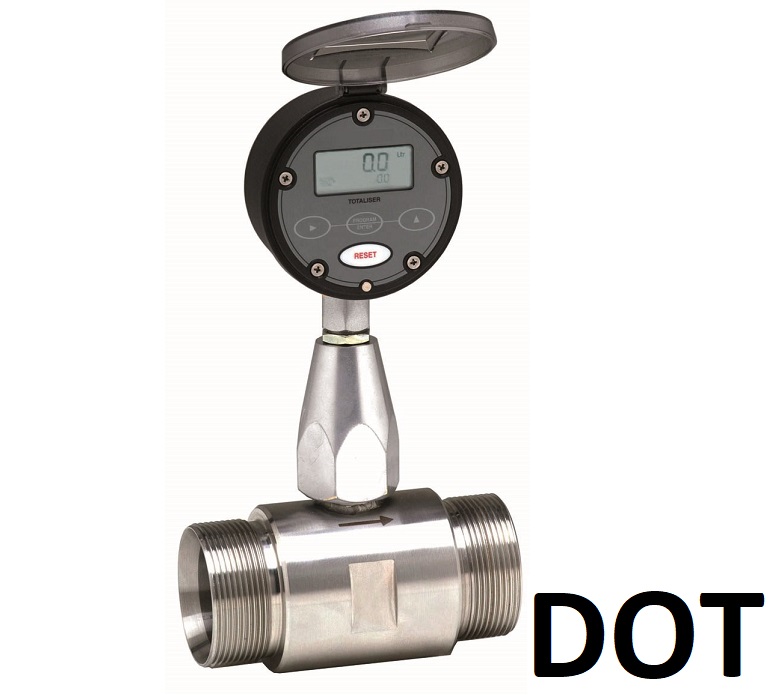

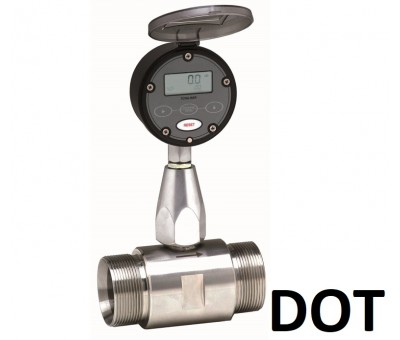

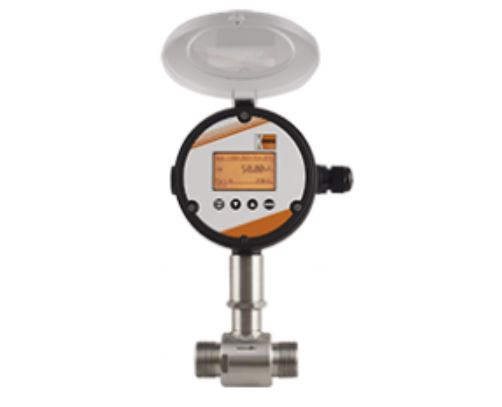

Débitmètre à turbine inox pour liquides propres DOT
Fiable et robuste, le débitmètre DOT est un compteur à turbine très précis, utilisé pour mesurer le débit des liquides propres et faiblement visqueux. Il est particulièrement approprié pour les produits chimiques, pharmaceutiques, les carburants et plus généralement pour les liquides spéciaux.
Le débitmètre à turbine DOT se compose d’une turbine à rotor de forme hélicoïdale supportée par deux paliers en carbure de tungstène. Le rotor est réalisé en acier inoxydable ferritique monobloc de qualité compatible avec le liquide mesuré. Tous les éléments sont logés dans un boîtier en acier inoxydable amagnétique.
Caractéristiques
| Débitmètre à turbine | Série DOT |
| Gamme de mesure | 0,11-1,1 ... 700-7000 m³/h eau |
| Raccord | G ½...2, ½...2 NPT, Bride DN 5...500 |
| Matière | Acier inox |
| Pression max. | 250 bar |
| Température max. | 120 °C |
| Linéarité | ±0,5% de la valeur mesurée |
Mot du fournisseur
Fonctionnement du débitmètre à rotor DOT
Un capteur à bobine comportant un aimant permanent est montée dans le boîtier tout près du rotor de sorte à générer un circuit magnétique avec les pales du rotor.
La rotation du rotor fait varier la réluctance du circuit magnétique, ce qui induit une faible tension dans la bobine. La fréquence de celle-ci est directement proportionnelle au débit volumétrique.
Les effets d’une augmentation de la viscosité réduisent la plage de débit linéaire. Le débit minimum doit être augmenté lorsque la viscosité augmente avec une viscosité maximum de 10 mm²/s. Pour calculer précisément la limite de débit minimum, utiliser : 0,7 x la racine carrée de la viscosité du liquide mesuré en mm²/s x le débit normal minimum. Exemple : Si la plage de débit normale est comprise entre 10 et 100 l/min alors, pour une viscosité de 5 mm²/s, le débit minimum de précision sera 15,65 l/min.
Conception du débitmètre DOT
La construction en acier inoxydable avec des paliers en carbure de tungstène assure une longue durée de vie pour de nombreux liquides agressifs ou non lubrifiants utilisés dans les applications pétrochimiques ou dans d'autres industries.
Le débitmètre de base dispose d'une sortie fréquence (mV sinusoïdale) ou d'une sortie préamplifiée (impulsions carrées de 4 & 20 mA). Le raccordement électrique se fait au moyen de connecteur de type MS (style militaire).
Alternativement, les débitmètres peuvent être équipés avec des électroniques permettant un traitement ou conditionnement de signal ou la transmission sur longue distance du signal. Ces électroniques, installés dans des boîtiers résistants aux environnements difficiles peuvent être par exemple un totalisateur Z1, des totalisateurs : indicateurs de débit Z3/Z5 ou doseur B1.
Si le débitmètre est équipé avec une électronique de ce type, voir la notice d’instructions concernée pour les informations relatives aux sorties et fonctions disponibles
