Disque de protection de bride avec trous pour passage de boulons

En savoir plus

Caractéristiques :

- Applications : Protection de bride
- Atout produit : Cache pré-percé pour passage de vis, Large gamme DN10 à DN600

Voir toutes les caractéristiques
01 81 80 51 41

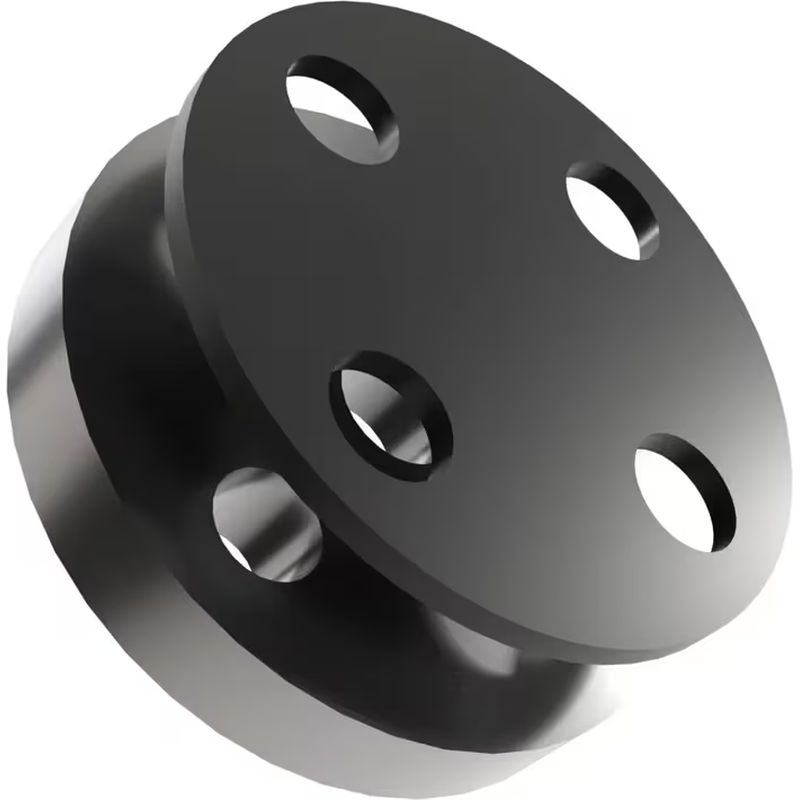

Ce disque de protection pour bride est facile à ajuster grâce à ses quatre trous pré-percés, par lesquels les boulons et autres éléments de fixations passent facilement.
Cette conception garantit un ajustement exact et sécurisé.
Lorsque cela est nécessaire, d'autres produits de fixation comme des bouchons de sûreté, des goupilles et des rondelles peuvent également être installés.

Ces disques protecteurs fournissent une protection complète et économique pour les brides exposées sur les surfaces d'étanchéité. Ils présentent une conception spéciale avec plusieurs trous pour correspondre au diamètre des trous de boulon des brides et des cercles des boulons.
Notre large gamme propose plusieurs tailles et pressions nominales. Ils comprennent des options adaptées aux brides DIN DN 10 à DN 600 - Groupes de pression : DN 6, 10, 16, 15 et 40, et aux brides ANSI de 1/2 pouce à 32 pouces - Groupes de pression : 150, 300, 600 et 900 livres (lb).

  • Matière : PP
  • Couleur : Noir
  • Séries : SR1172

Caractéristiques

Applications Protection de bride
Atout produit Cache pré-percé pour passage de vis, Large gamme DN10 à DN600

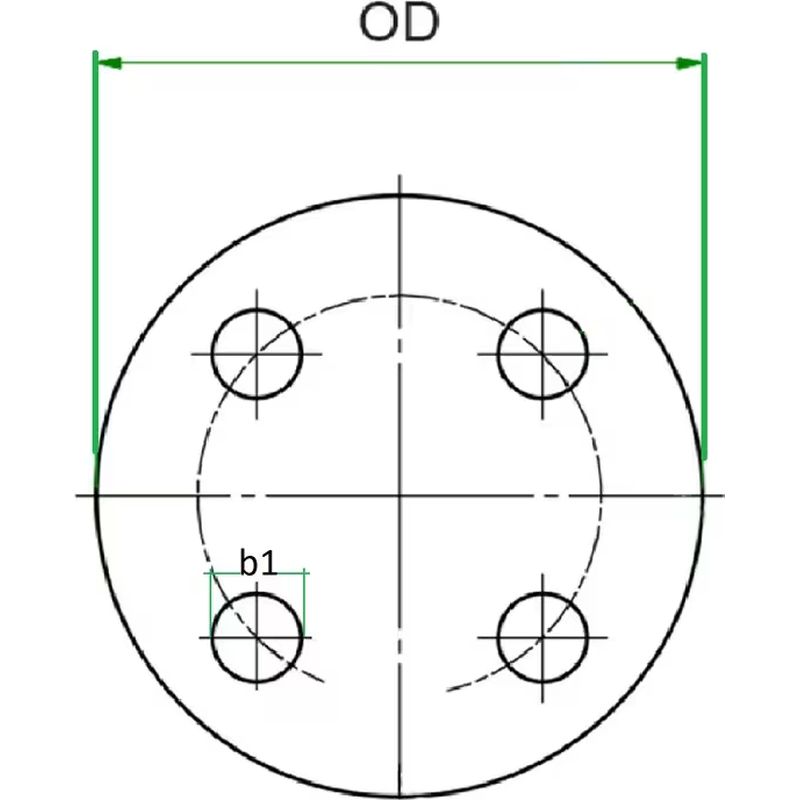

Référence Essentra b1 OD Pression nominale Taille nominale du tube
10386835 15.9 mm 98.4 mm 150
10386828 15.9 mm 88.9 mm 150
10386842 15.9 mm 108.0 mm 150
10387115 19.1 mm 123.8 mm 300
10387078 41.3 mm 1111.3 mm 150 34"
10387030 34.9 mm 870.0 mm 150 26"
10386873 19.1 mm 152.4 mm 150
10386910 19.1 mm 228.6 mm 150
10386958 25.4 mm 406.4 mm 150
10386996 31.8 mm 635.0 mm 150 18"
10386880 19.1 mm 177.8 mm 150
10386927 22.2 mm 254.0 mm 150
10387153 22.2 mm 190.5 mm 300
10387191 22.2 mm 279.4 mm 300
10386866 15.9 mm 127.0 mm 150
10387993 22.0 mm 395.0 mm 10
10387849 22.0 mm 490.0 mm 6
10387962 18.0 mm 250.0 mm 16
10387719 11.0 mm 80.0 mm 6
10387757 14.0 mm 140.0 mm 6
10387795 18.0 mm 240.0 mm 6
10387726 11.0 mm 90.0 mm 6
10387764 14.0 mm 160.0 mm 6
10387924 18.0 mm 165.0 mm 25
10387887 14.0 mm 105.0 mm 25
10387801 18.0 mm 265.0 mm 6
10637678 22.0 mm 645.0 mm 6
10387832 22.0 mm 440.0 mm 6
10387481 54.0 mm 1073.2 mm 600 28"
10387528 22.2 mm 130.2 mm 900
10387566 28.6 mm 244.5 mm 900
10387603 31.8 mm 381.0 mm 900
10387559 25.4 mm 215.9 mm 900
10387597 34.9 mm 349.3 mm 900
10387337 50.8 mm 1149.4 mm 300 32"
10387368 28.6 mm 330.2 mm 600
10387177 22.2 mm 228.6 mm 300
10387474 50.8 mm 1016.0 mm 600 26"
10387511 22.2 mm 120.7 mm 900
10387573 25.4 mm 241.3 mm 900
10387610 38.1 mm 469.9 mm 900
10387443 44.5 mm 812.8 mm 600 20"
10387214 25.4 mm 381.0 mm 300
10387252 34.9 mm 647.7 mm 300 16"
10387290 41.3 mm 914.4 mm 300 24"
10387375 28.6 mm 355.6 mm 600
10387412 38.1 mm 590.6 mm 600 14"
10387535 25.4 mm 149.2 mm 900
10387450 44.5 mm 870.0 mm 600 22"
10387405 34.9 mm 558.8 mm 600 12"
10387498 54.0 mm 1130.3 mm 600 30"
10386897 19.1 mm 190.5 mm 150
10387382 31.8 mm 419.1 mm 600
10387429 41.3 mm 685.8 mm 600 16"
10387085 41.3 mm 1168.4 mm 150 36"
10387122 19.1 mm 133.4 mm 300
10387061 41.3 mm 1060.5 mm 150 32"
10387108 19.1 mm 117.5 mm 300
10387399 34.9 mm 508.0 mm 600
10645543 50.8 mm 1206.5 mm 300 34"
10387542 28.6 mm 177.8 mm 900
10387580 31.8 mm 292.1 mm 900
10387092 15.9 mm 95.3 mm 300
10387351 25.4 mm 273.1 mm 600
10387139 22.2 mm 155.6 mm 300
10387436 44.5 mm 743.0 mm 600 18"
10387306 44.5 mm 971.6 mm 300 26"
10387269 34.9 mm 711.2 mm 300 18"
10386859 15.9 mm 117.5 mm 150
10387771 18.0 mm 190.0 mm 6
10387818 18.0 mm 320.0 mm 6
10387856 22.0 mm 540.0 mm 6
10387870 14.0 mm 95.0 mm 25
10387627 38.1 mm 546.1 mm 900
10387665 50.8 mm 787.4 mm 900 18"
10387702 11.0 mm 75.0 mm 6
10387658 44.5 mm 704.9 mm 900 16"
10387696 79.4 mm 1168.4 mm 900 28"
10387733 14.0 mm 120.0 mm 6
10387740 14.0 mm 130.0 mm 6
10387788 18.0 mm 210.0 mm 6
10387825 18.0 mm 375.0 mm 6
10387917 18.0 mm 150.0 mm 25
10387955 18.0 mm 220.0 mm 16
10387689 73.0 mm 1085.9 mm 900 26"
10387672 66.7 mm 1041.4 mm 900 24"
10387641 41.3 mm 641.4 mm 900 14"
10387634 38.1 mm 609.6 mm 900 12"
10387146 19.1 mm 165.1 mm 300
10387504 60.3 mm 1193.8 mm 600 32"
10387184 22.2 mm 254.0 mm 300
10387221 28.6 mm 444.5 mm 300
10386934 22.2 mm 279.4 mm 150
10387207 22.2 mm 317.5 mm 300
10387016 34.9 mm 749.3 mm 150 22"
10387054 34.9 mm 984.3 mm 150 30"
10387009 31.8 mm 698.5 mm 150 20"
10387047 34.9 mm 927.1 mm 150 28"
10387320 47.6 mm 1092.2 mm 300 30"
10386972 28.6 mm 533.4 mm 150 14"
10387245 31.8 mm 584.2 mm 300 14"
10387283 41.3 mm 838.2 mm 300 22"
10387467 50.8 mm 939.8 mm 600 24"
10386903 19.1 mm 215.9 mm 150
10387276 34.9 mm 774.7 mm 300
10387160 22.2 mm 209.6 mm 300
10386941 22.2 mm 342.9 mm 150
10387313 44.5 mm 1035.1 mm 300 28"
10386989 28.6 mm 596.9 mm 150 16"
10387238 31.8 mm 520.7 mm 300 12"
10387023 34.9 mm 812.8 mm 150 24"
10386965 25.4 mm 482.6 mm 150 12"
10387948 18.0 mm 200.0 mm 16
10387986 22.0 mm 340.0 mm 10
10387863 24.0 mm 755.0 mm 6
10387894 14.0 mm 115.0 mm 25
10387931 18.0 mm 185.0 mm 16
10435168 14.0 mm 90.0 mm 25
10387900 18.0 mm 140.0 mm 25
10387979 22.0 mm 285.0 mm 16
10388013 22.0 mm 505.0 mm 10
10388020 26.0 mm 565.0 mm 10
10388037 26.0 mm 670.0 mm 10
10388099 30.0 mm 580.0 mm 16
10388051 22.0 mm 340.0 mm 16
10388068 26.0 mm 405.0 mm 16
10388075 26.0 mm 460.0 mm 16
10388112 33.0 mm 840.0 mm 16
10388105 33.0 mm 715.0 mm 16
10388143 22.0 mm 235.0 mm 25
10388006 22.0 mm 445.0 mm 10
10388044 27.0 mm 780.0 mm 10
10388136 18.0 mm 200.0 mm 25
10388174 26.0 mm 360.0 mm 25
10388198 30.0 mm 485.0 mm 25
10388235 33.0 mm 450.0 mm 40
10388181 30.0 mm 425.0 mm 25
10388228 30.0 mm 375.0 mm 40
10388150 26.0 mm 270.0 mm 25
10388082 26.0 mm 520.0 mm 16
10388211 36.0 mm 845.0 mm 25
10628966 42.0 mm 755.0 mm 40
10388266 39.0 mm 660.0 mm 40
10388259 36.0 mm 580.0 mm 40
10388167 26.0 mm 300.0 mm 25
10388204 36.0 mm 620.0 mm 25
10388129 18.0 mm 185.0 mm 25
10388242 33.0 mm 515.0 mm 40

Mot du fournisseur

Les protecteurs de brides sont essentiels pour éviter d'endommager les faces des brides, en offrant une protection complète contre l'humidité, les infiltrations et l'exposition à la chaleur. Il est particulièrement important d'éviter ces problèmes pendant la fabrication, le transport et le stockage.

Retrouvez l'ensemble des protections de brides ESSENTRA :

  • Protecteurs adhésifs qui adhère solidement et ne laisse aucun résidu dans des conditions normales d'utilisation.
  • Protecteurs pour trous de boulons qui fournissent une protection complète et économique de la surface d'étanchéité exposée de la bride.
  • Protecteurs cylindriques qui constituent de véritables boucliers pour les brides, les protégeant de la saleté, de l'humidité, de la peinture et du sablage.
  • Protections cloutées qui assurent une couverture complète de la face et de l'alésage pour les applications à haute pression.
  • Capes de protection qui protégent les brides à revêtement interne.
  • Bouchons de sûreté qui fixent les disques de protection à face pleine et les protecteurs de brides à trou de boulon à la surface de la bride du tuyau.
  • La mise en œuvre de ces solutions de protection des brides permet de s'assurer que les brides restent intactes et fonctionnelles au cours de processus clés tels que le transport et le stockage.
