Protecteur de face de bride - cylindrique DIN et ANSI
Caractéristiques :
- Applications : Protection de bride contre la poussière, la peinture, l'humidité
- Atout produit : Simple à installer, protection efficace

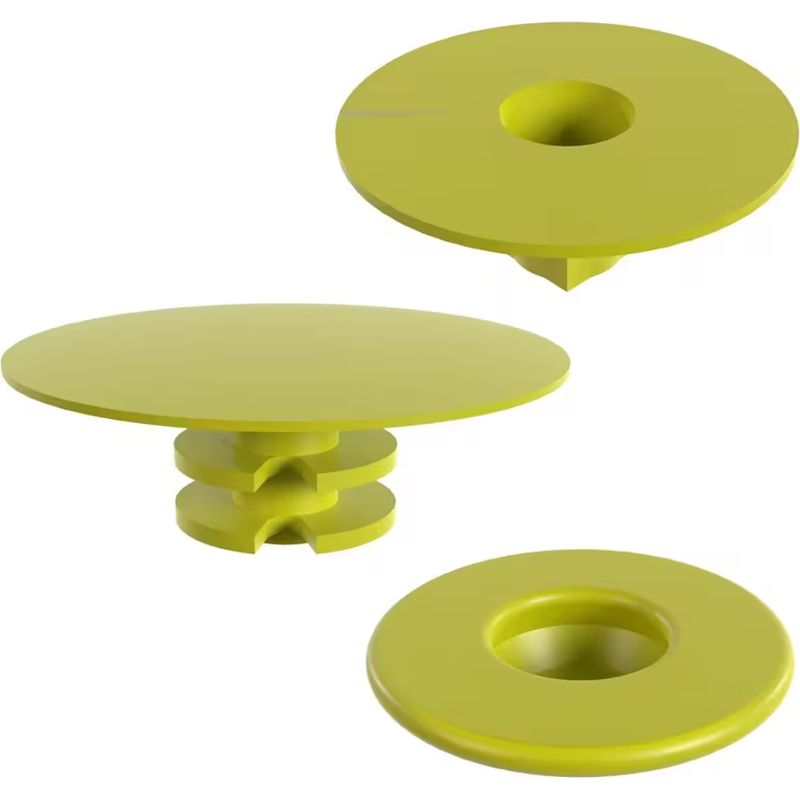

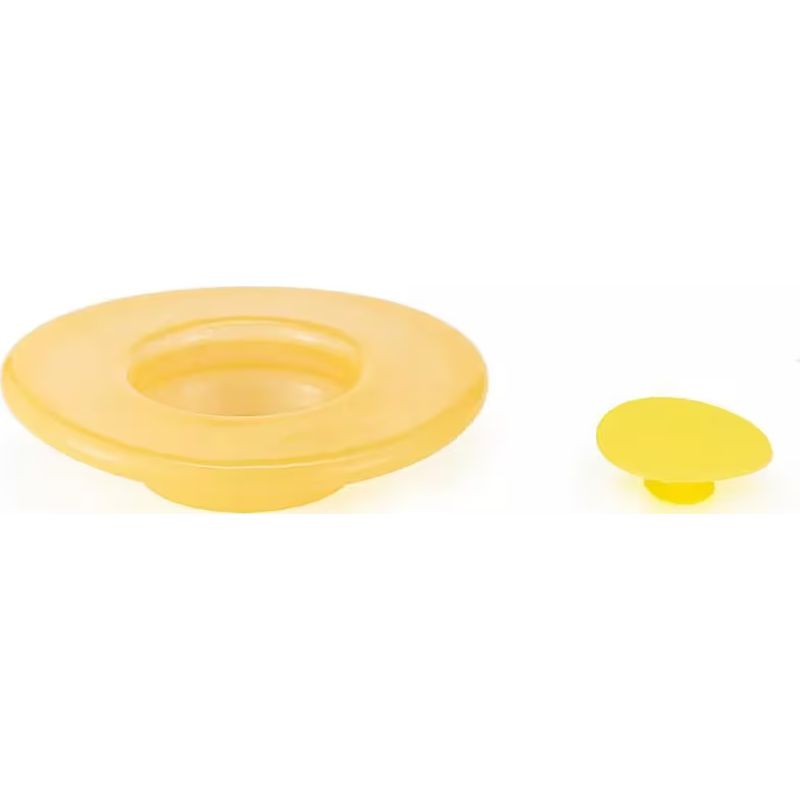

Ce type de protecteur pour face de bride est une protection plastique ronde qui couvre les brides et les préservent des polluants, de la poussière, de l’humidité, de la peinture et du sablage.
La forme conique assure une bonne adhérence au collet du tuyau.
Compatible avec les brides DIN et ANSI, ce cache bride ne nécessite aucune fixation. Matière durable.
- Matière : PEBD, PELD - PIR
- Couleur : Jaune
- Séries : SR1354
Caractéristiques
| Applications | Protection de bride contre la poussière, la peinture, l'humidité |
|---|---|
| Atout produit | Simple à installer, protection efficace |
Référence |

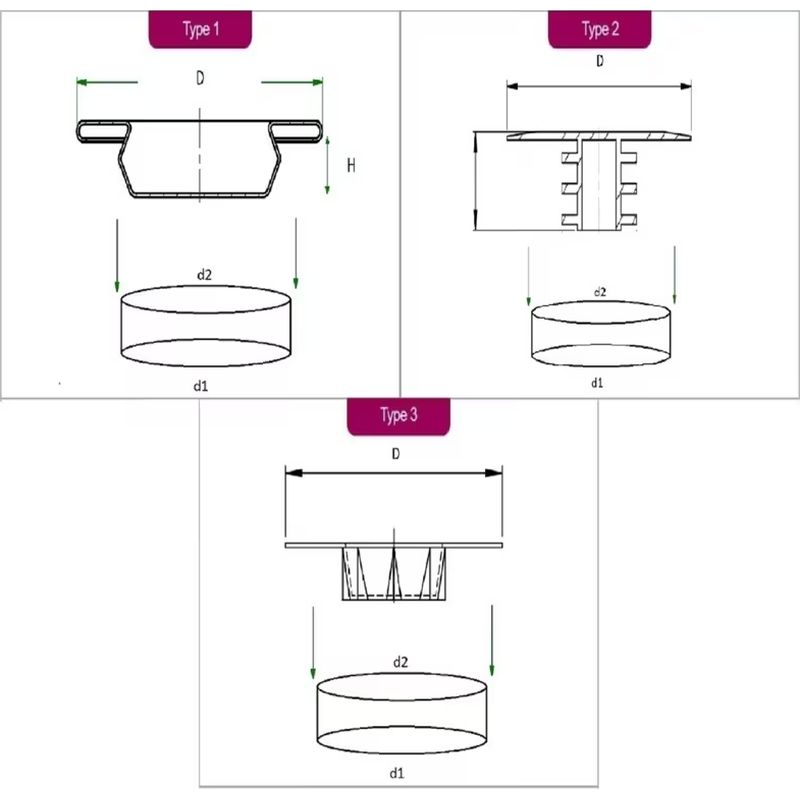

D | d1 | d2 | H | Tailles tuyau compatible | Fitting Shape | Type |
| 10233535 | 122.0 mm | 63.0 mm | 70.0 mm | DN 65;ANSI 2-1/2 | Barrelled Profile | Type 1 | |
| 10233559 | 162.0 mm | 100.0 mm | 107.0 mm | DN 100;ANSI 4 | Barrelled Profile | Type 1 | |
| 10233627 | 530.0 mm | 374.0 mm | 392.0 mm | DN 400;ANSI 16 | Barrelled Profile | Type 1 | |
| 10233528 | 102.0 mm | 49.0 mm | 55.0 mm | DN 50;ANSI 2 | Barrelled Profile | Type 1 | |
| 10233603 | 410.0 mm | 295.0 mm | 310.0 mm | DN 300;ANSI 12 | Barrelled Profile | Type 1 | |
| 10233597 | 345.0 mm | 247.0 mm | 260.0 mm | DN 250;ANSI 10 | Barrelled Profile | Type 1 | |
| 10233573 | 218.0 mm | 149.0 mm | 159.0 mm | DN 150;ANSI 6 | Barrelled Profile | Type 1 | |
| 10239544 | 165.0 mm | 90.0 mm | 100.0 mm | None | Barrelled Profile | Type 1 | |
| 10233634 | 570.0 mm | 424.0 mm | 443.0 mm | DN 450;ANSI 18 | Barrelled Profile | Type 1 | |
| 10073780 | 103.0 mm | 51.0 mm | DN 50, 2.000 in | Tapered Profile | 3 | ||
| 10233542 | 138.0 mm | 76.0 mm | 83.0 mm | DN 80;ANSI 3 | Barrelled Profile | Type 1 | |
| 10233566 | 188.0 mm | 123.0 mm | 132.0 mm | DN 125;ANSI 5 | Barrelled Profile | Type 1 | |
| 10233641 | 625.0 mm | 472.0 mm | 494.0 mm | DN 500;ANSI 20 | Barrelled Profile | Type 1 | |
| 10233610 | 465.0 mm | 325.0 mm | 341.0 mm | DN 350;ANSI 14 | Barrelled Profile | Type 1 | |
| 10239629 | 310.0 mm | 185.0 mm | 200.0 mm | None | Barrelled Profile | Type 1 | |
| 10275771 | 58.3 mm | 23.8 mm | 16.0 mm | DN 20;ANSI 3/4 | Finned Profile | Loquet | |
| 10275818 | 103.0 mm | 56.0 mm | 29.4 mm | DN 50;ANSI 2 | Finned Profile | Loquet | |
| 10275887 | 345.0 mm | 267.0 mm | 44.5 mm | DN 250;ANSI 10 | Finned Profile | Loquet | |
| 10275856 | 189.5 mm | 143.0 mm | 36.5 mm | DN 125;ANSI 5 | Finned Profile | Loquet | |
| 10275764 | 45.0 mm | 18.5 mm | 16.0 mm | DN 15;ANSI 1/2 | Finned Profile | Loquet | |
| 10275832 | 137.0 mm | 85.0 mm | 34.5 mm | DN 80;ANSI 3 | Finned Profile | Loquet | |
| 10275801 | 87.5 mm | 45.0 mm | 29.5 mm | DN 40; ANSI 1-1/2 |
Finned Profile | Loquet | |
| 10233580 | 285.0 mm | 196.0 mm | 207.0 mm | DN 200;ANSI 8 | Barrelled Profile | Type 1 | |
| 10239612 | 245.0 mm | 140.0 mm | 150.0 mm | None | Barrelled Profile | Type 1 | |
| 10275795 | 78.0 mm | 38.9 mm | 29.2 mm | DN 32; ANSI 1-1/4 |
Finned Profile | Loquet | |
| 10275863 | 216.0 mm | 162.6 mm | 35.5 mm | DN 150;ANSI 6 | Finned Profile | Loquet | |
| 10239858 | 725.0 mm | 570.0 mm | 596.0 mm | DN 600;ANSI 24 | Barrelled Profile | Type 1 | |
| 10275849 | 163.0 mm | 108.0 mm | 34.5 mm | DN 100;ANSI 4 | Finned Profile | Loquet | |
| 10275788 | 70.0 mm | 30.0 mm | 19.5 mm | DN 25;ANSI 1 | Finned Profile | Loquet | |
| 10275825 | 121.8 mm | 71.4 mm | 34.0 mm | DN 65;ANSI 2-1/2 | Finned Profile | Loquet | |
| 10275894 | 408.0 mm | 314.0 mm | 60.5 mm | DN 300; ANSI 12 |
Finned Profile | Loquet | |
| 10275870 | 270.0 mm | 212.0 mm | 44.5 mm | DN 200;ANSI 8 | Finned Profile | Loquet |
Mot du fournisseur
Les protecteurs de brides sont essentiels pour éviter d'endommager les faces des brides, en offrant une protection complète contre l'humidité, les infiltrations et l'exposition à la chaleur. Il est particulièrement important d'éviter ces problèmes pendant la fabrication, le transport et le stockage.
Retrouvez l'ensemble des protections de brides ESSENTRA :
- Protecteurs adhésifs qui adhère solidement et ne laisse aucun résidu dans des conditions normales d'utilisation.
- Protecteurs pour trous de boulons qui fournissent une protection complète et économique de la surface d'étanchéité exposée de la bride.
- Protecteurs cylindriques qui constituent de véritables boucliers pour les brides, les protégeant de la saleté, de l'humidité, de la peinture et du sablage.
- Protections cloutées qui assurent une couverture complète de la face et de l'alésage pour les applications à haute pression.
- Capes de protection qui protégent les brides à revêtement interne.
- Bouchons de sûreté qui fixent les disques de protection à face pleine et les protecteurs de brides à trou de boulon à la surface de la bride du tuyau.
- La mise en œuvre de ces solutions de protection des brides permet de s'assurer que les brides restent intactes et fonctionnelles au cours de processus clés tels que le transport et le stockage.
