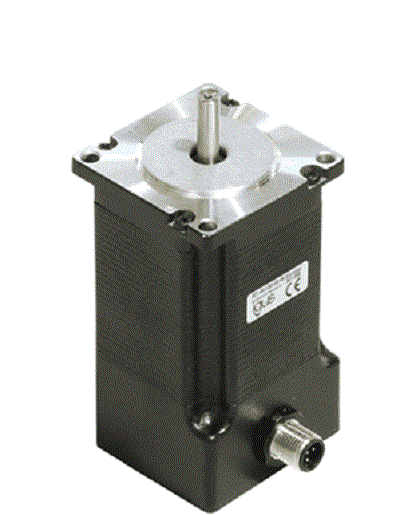

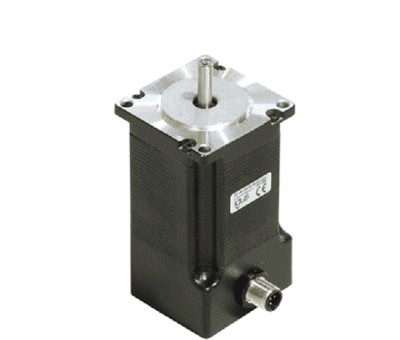

Moteur puissant pour les tailles moyennes - Un perfectionnement du moteur NEMA23 type avec un couple presque deux fois plus élevé. Les côtes de montage sont identiques à celles du NEMA23, d'où une utilisation très flexible.
Caractéristiques
| Cote de bride | 60 mm (NEMA23XL) | |
| Moteur | ||
| Tension maximale | [VDC] | 60 |
| Tension nominale | [VDC] | 24-48 |
| Courant nominal | [A] | 4,2 |
| Couple de maintien | [Nm] | 3,5 |
| Angle de pas | ° | 1,8 |
| Résistance/phase | [Ω] | 0,65±10% |
| Inductivité/phase | [mH] | 3,20±20% |
| Charge arbre, axiale | [N] | 15 |
| Charge arbre, radiale | [N] | 63 |
| Encodeur | ||
| Tension de service | [VDC] | 5 |
| Impulsions/tour | [1/min] | 500 |
| Impulsion zéro/index | oui | |
| Pilote | Protocole RS 422 | |
| Frein | ||
| Tension de service | [VDC] | 24±10% |
| Puissance | [W] | 10 |
| Couple de maintien | [Nm] | 1 |
| Poids | ||
| Poids du produit | [kg] | 1,56 |
| avec codeur | [kg] | 1,58 |
| avec codeur et frein | [kg] | 1,82 |
| Données de service | ||
| température ambiante | [°C] | -10...+50 |
| Montée en température maxi admissible | [°C] | 80 |
| Classe d´isolation | B | |
| Humidité de l´air (non condensante) | % | 85 |
| Indice de protection carter moteur | IP65 (étanchement de l´arbre IP52) | |
| Déclaration CE | Directive CEM | |
