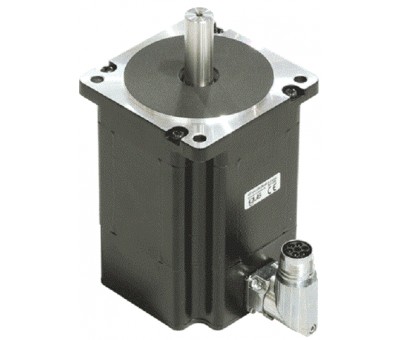

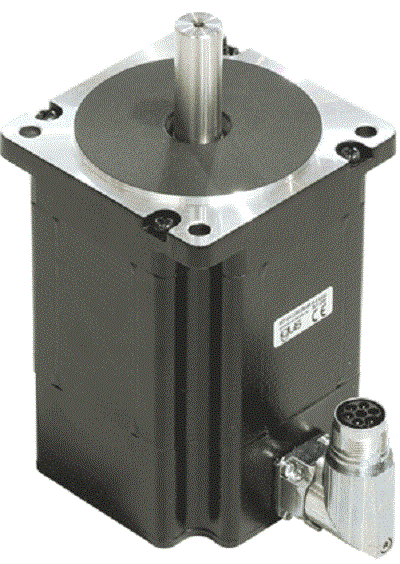

Moteur pas à pas Drylin® E NEMA 34
Le costaud pour les grandes tailles - C'est avec cette série que sont réalisées les applications à charges élevées. Le spécialiste des changements de format difficiles et des structures à deux axes parallèles.
Caractéristiques
| Cote de bride | 86 mm (NEMA34) | |
| Moteur | ||
| Tension maximale | [VDC] | 60 |
| Tension nominale | [VDC] | 24-48 |
| Courant nominal | [A] | 6,4 |
| Couple de maintien | [Nm] | 5,9 |
| Angle de pas | ° | 1,8 |
| Résistance/phase | [Ω] | 0,33±10% |
| Inductivité/phase | [mH] | 3,00±20% |
| Charge arbre, axiale | [N] | 65 |
| Charge arbre, radiale | [N] | 200 |
| Encodeur | ||
| Tension de service | [VDC] | 5 |
| Impulsions/tour | [1/min] | 500 |
| Impulsion zéro/index | oui | |
| Pilote | Protocole RS 422 | |
| Frein | ||
| Tension de service | [VDC] | 24±20% |
| Puissance | [W] | 11 |
| Couple de maintien | [Nm] | 2 |
| Poids | ||
| Poids du produit | [kg] | 3,2 |
| avec codeur | [kg] | 3,3 |
| avec codeur et frein | [kg] | 3,6 |
| Données de service | ||
| température ambiante | [°C] | -10...+50 |
| Montée en température maxi admissible | [°C] | 80 |
| Classe d´isolation | B | |
| Humidité de l´air (non condensante) | % | 85 |
| Indice de protection carter moteur | IP65 (étanchement de l´arbre IP52) | |
| Déclaration CE | Directive CEM | |
| Humidité de l´air (non condensante) | % | 85 |
| Indice de protection carter moteur | IP65 (étanchement de l´arbre IP52) | |
| Déclaration CE | Directive CEM |
