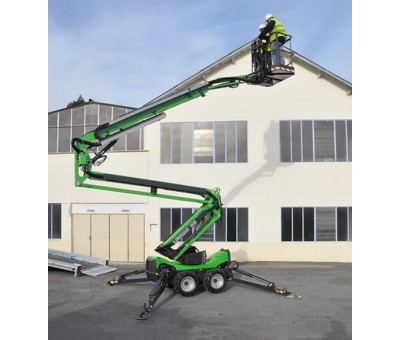

Nacelle araignée automotrice Leguan 160, 16 mètres

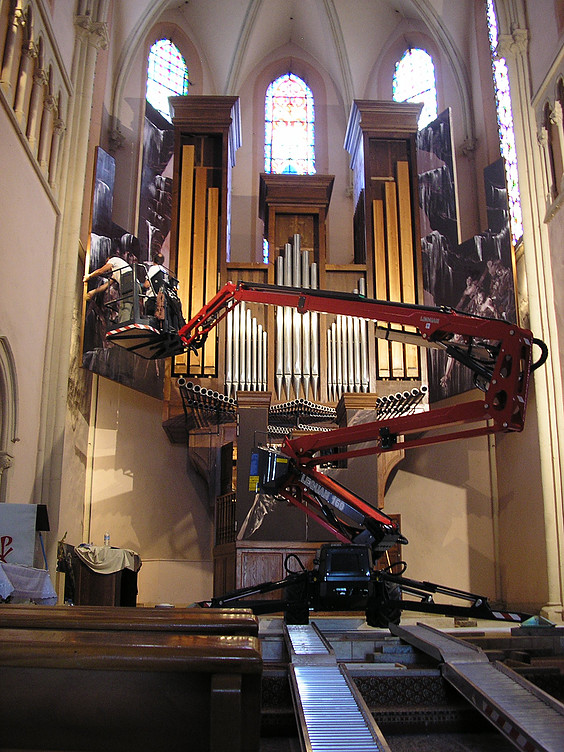

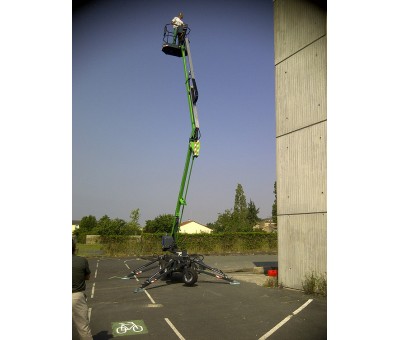

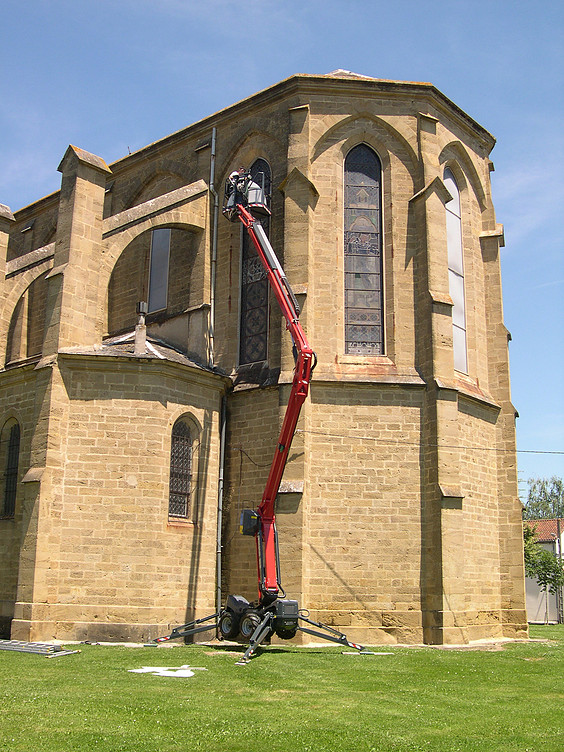

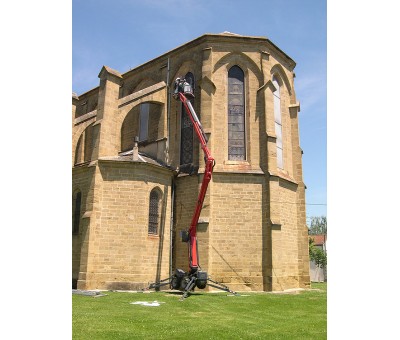

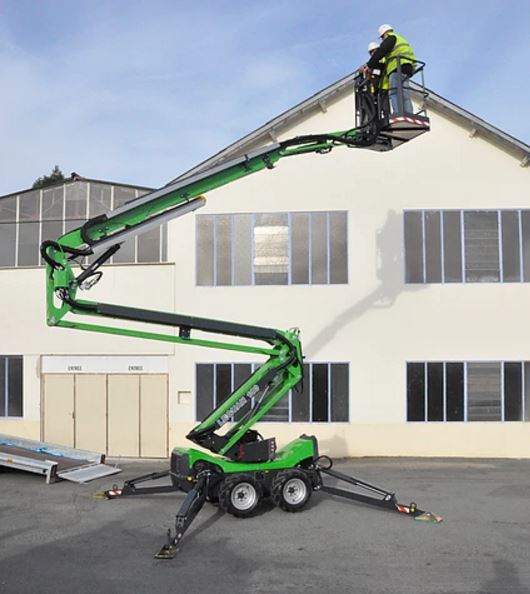

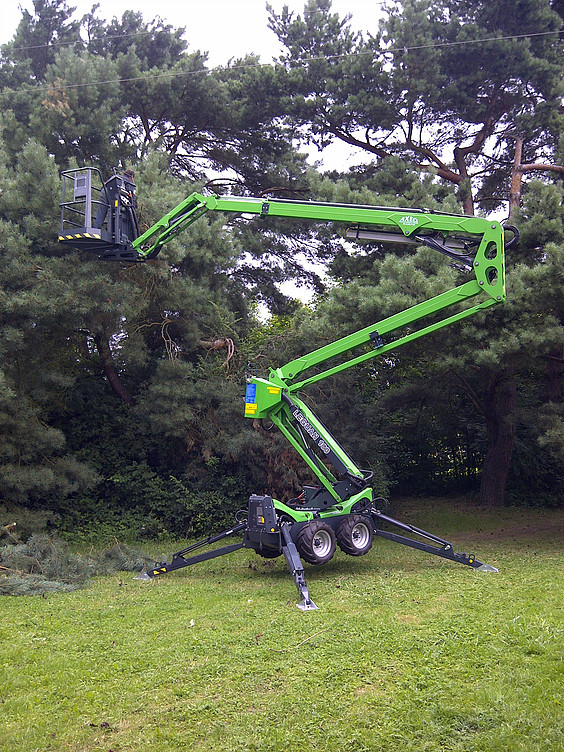

Bras d’élévation : La L160 offre une hauteur de travail de 16m et un déport maxi de 6.70m. La conception moderne du bras est en 3 parties, avec un premier bras double en « pentographe » qui permet d’avoir plus de hauteur tout en ayant une longueur totale repliée, plus petite. Le deuxième bras est équipé d’un télescope et d’un JIB en son extrémité qui permet un dernier mouvement en bout de flèche. Enfin le panier a, en plus de son inclinaison verticale/horizontale, une rotation gauche/droite. Cette configuration permet d’être toujours au plus prêt de son point de travail.

Ils sont commandés en tout hydraulique et chaque élément a son propre levier et distributeur, ce qui permet une grande souplesse et précision de mouvement. Cela permet également de n’utiliser qu’une main pour les commandes et aussi de piloter plusieurs mouvements simultanément.

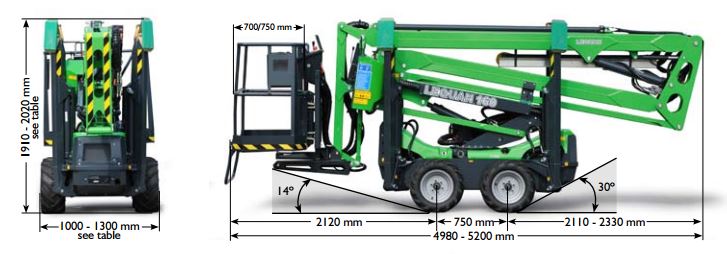

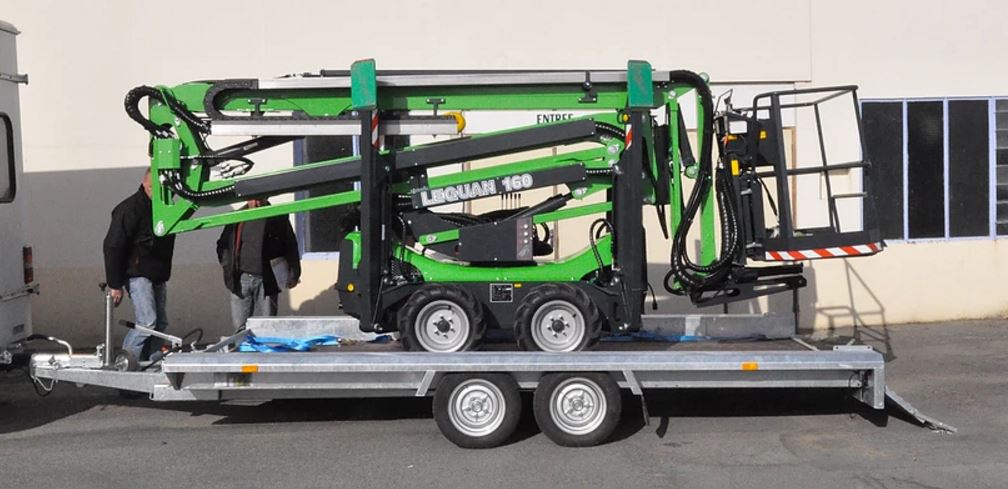

Encombrement optimisé : Les dimensions de la Leguan restent compactes. Selon la version et les équipements choisis, la largeur repliée est de 1.25 à 1.30m, ce qui lui donne une excellente capacité de franchissement. La longueur est de 5m sur la L160. La hauteur repliée est de 1.99m à 2.02m selon le système de translation, ce qui permet de passer dans toutes les portes. Enfin son poids est de 1800kg à 2100kg (selon équipements), ce qui permet de la transporter sur une remorque derrière un véhicule utilitaire.

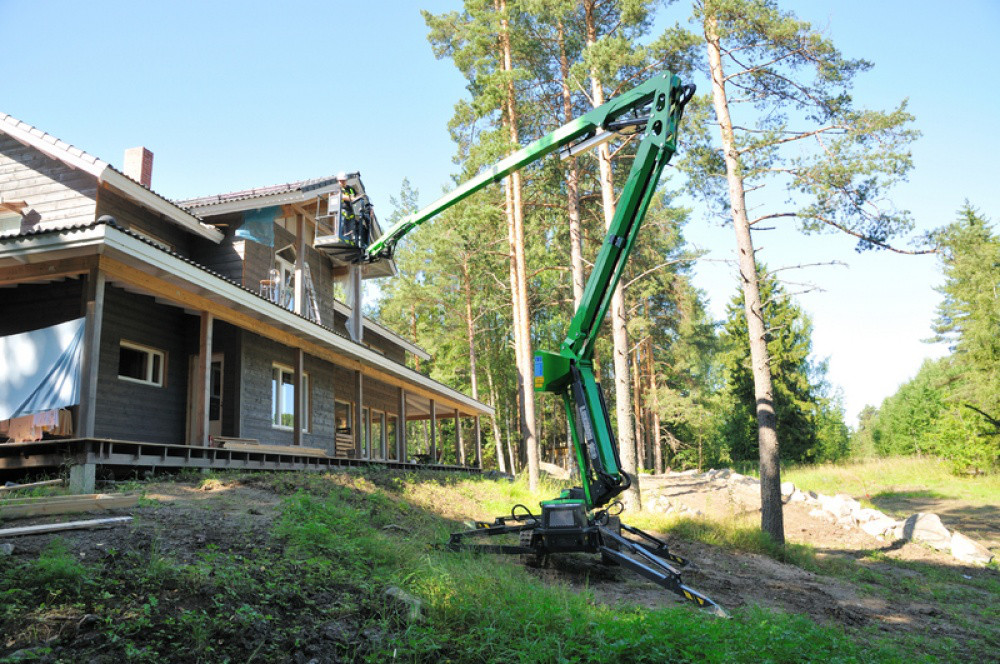

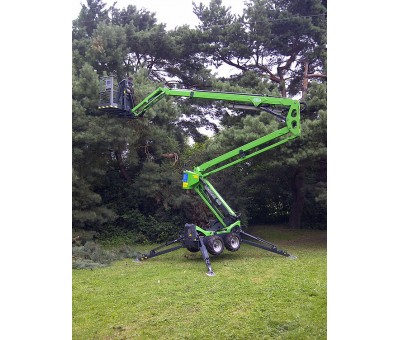

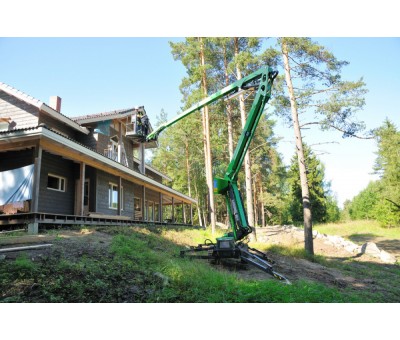

Performances tout terrain : la nacelle araignée automotrice Leguan L160 est équipée de 4 roues motrices qui offre d’excellentes possibilités en extérieur comme en intérieur tout en préservant les sols. Elle peut être équipée de chenilles pour travailler sur des sols mous, marécageux ou en forêt… Le type de chenille asymétrique utilisé et le grand diamètre de la roue dentée d’entraînement permettent de garder une vitesse de translation élevée : 4.5kmh !

Transmission hydraulique haute qualité : Le système de translation est issu de la technologie utilisée avec succès sur la gamme de chargeurs AVANT. Que ce soit avec les 4 roues motrices ou avec le Robuste train de chenilles, ces nacelles sont équipées D’un système de frein hydraulique qui s’engage Aussi tôt que la nacelle est arrêtée.

Motorisations : La nacelle araignée Leguan L160 est équipée d’un moteur thermique Kubota 14 cv, bi cylindre avec refroidissement par eau (très silencieux). En option, elles peuvent être bi énergie avec un deuxième moteur électrique 230 volt. On peut arrêter, redémarrer et changer de motorisation tout en étant en hauteur.

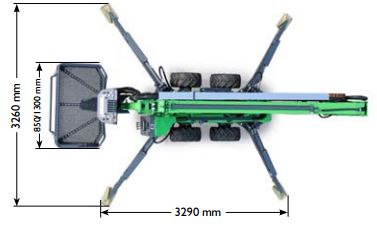

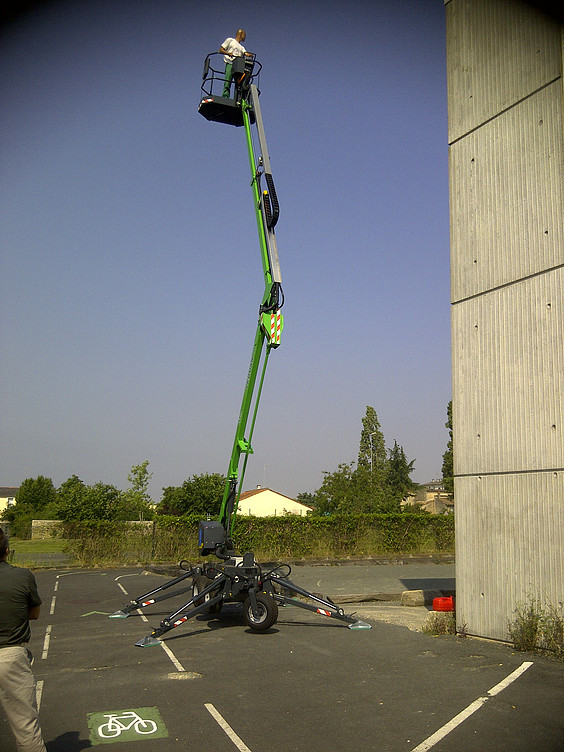

Stabilisation : Les nacelles automotrices Leguan L160 sont équipées de 4 stabilisateurs hydrauliques avec commande individuelle qui permettent la stabilité de la nacelle mais aussi de compenser des pentes importantes (jusqu’à 25%). Les patins sont livrés d’origine avec une protection anti marquage, toutefois, sur commande, il est possible d’avoir des patins plus grands sans protection, voir des patins avec crampons pour évoluer sur la neige ou la glace.

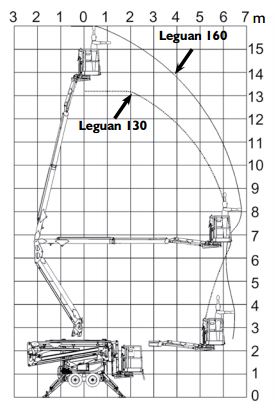

Capacité de charge : 200kg. La nacelle araignée Leguan 160 possède un système continu de contrôle de charge et complètement indépendant de la position du bras. La capacité maximale est valable en tous points du diagramme d’élévation. Il n’y a pas de limiteur de moment. Sur les bras ni sur le télescope ni sur le JIB.

Tableau de visualisation des stabilisateurs : La Leguan 160 est équipée d’un tableau qui permet d’un seul coup d’œil de vérifier l’état et le positionnement des stabilisateurs. Un voyant par commande stabilisateur et un autre pour visualiser une bonne pression autorisant l’élévation. Celle ci est dépendante et sécurisée à une parfaite stabilisation.

Options :

• Moteur électrique 230 volt
• Prises 230 volt dans le panier
• Chenilles caoutchouc

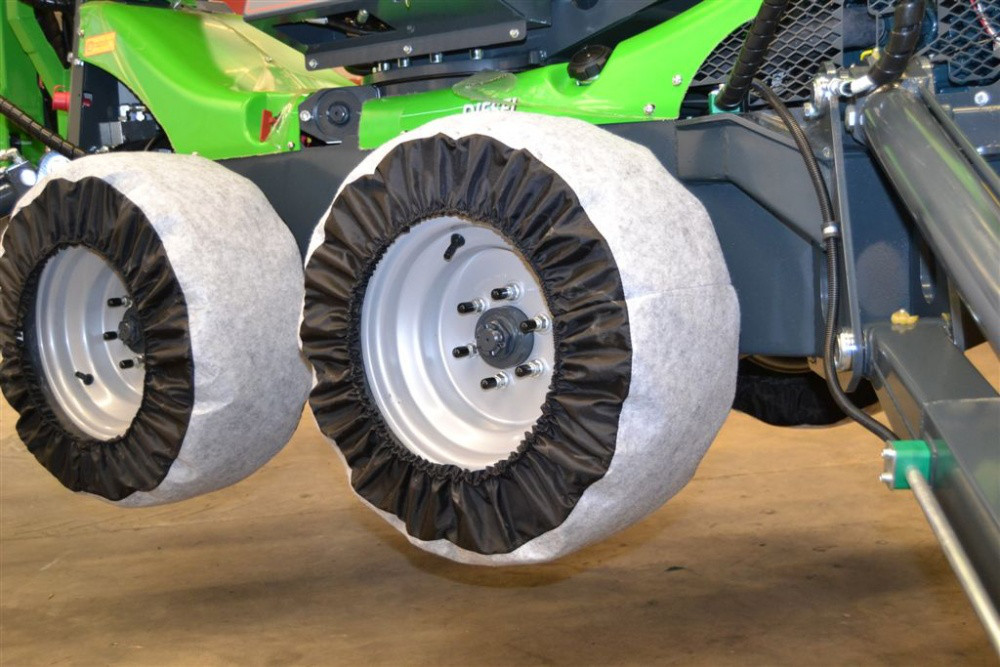

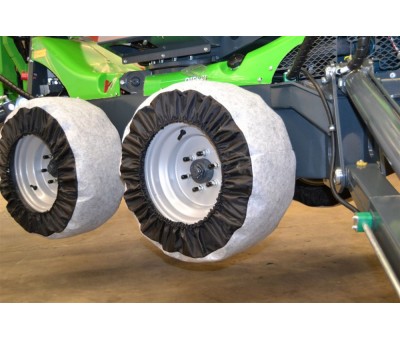

• Patins non marquants
• Patins extra larges
• Patins striés pour sols neigeux ou glacés
• Commandes en poste bas
• Tuyau air/eau dans le panier
• Feu à éclat
• Panier avec plancher ajouré
• Remorque spécifique de transport
