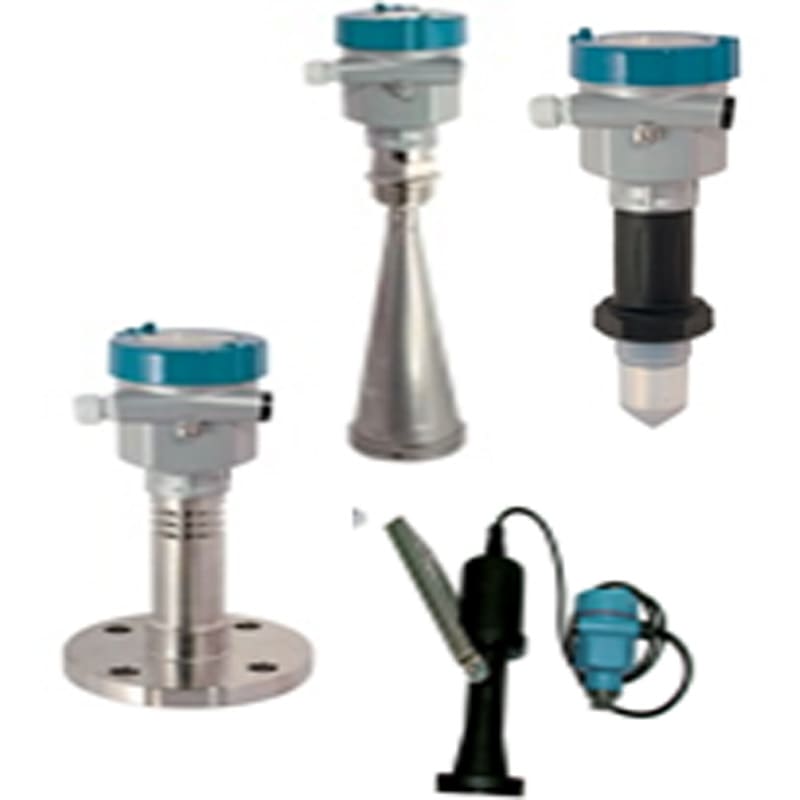

Radars pour mesure de niveau de liquides
Caractéristiques :
- Applications : Mesure de niveau de liquide sans contact
- Atout produit : Haute fiabilité, convivial
Nos radars pour mesure de niveau de liquides fonctionnent en continu et sans contact.
Ils permettent ainsi une mesure non affectée par les variations physiques du produit et très peu affectée par les changements de température, les poudres ou les vapeurs.
- Plage de mesure maximale : de 10 m à 70 m
- Température de process jusqu'à 180 ° C
- Pression de process jusqu'à 40 bars
- Configuration facile sur site via un afficheur matriciel extractible piloté par menus
- Calibrage facile sur site via un afficheur matriciel ou par communication HART (en option)
- Technologie 2/4 fils
- Impulsions radar 26GHz, groupe K
- Mesure de niveau et visualisation de la courbe du signal d'écho sur un afficheur matriciel
- Système de stockage, de reconnaissance et d’effacement des faux signaux d'écho
Caractéristiques
| Applications | Mesure de niveau de liquide sans contact |
|---|---|
| Atout produit | Haute fiabilité, convivial |
| Modèle | RPL55 | RPL56 | RPL57 | RPL61 |
| Applications | Pour les liquides, en particulier pour les types érosifs forts, dans des conditions de traitement simples | Pour les liquides avec limites de température et / ou de pression, dans des conditions de traitement simples | Pour les liquides érosifs forts, dans des conditions de traitement simples | Pour les liquides, dans des conditions de traitement simples |
| Max. plage | 10m | 30m | 30m | 30/70m |
| Précision de mesure | ± 5mm | ± 15mm | ± 3mm | ± 3mm / ± 10mm |
| Raccordement au process | Connexion filetée G 1 ”” ½ A | Avec raccord fileté ou à bride et cornet d’émission; À bride ou G 1 "½ A, NPT 1" ½ | Bride | Supportée |
| Matériel d'antenne | PVDF / PTFE | AISI316L/ PTFE | AISI316L/ PTFE | Polyamide (PA66) |
| Température de process | - 40 ÷ + 130 ° C | - 40 ÷ + 130 °C / - 60 ÷ + 250 °C / - 60 ÷ + 400 °C | - 40 ÷ + 150 °C | - 40 ÷ + 100 °C |
| Pression de process | - 1 3bar | - 1 ÷ 40bar / - 1 ÷ 400bar | - 1 ÷ 5bar | Atmosphérique |
| Gamme de fréquence | 26 GHz | 26 GHz | 26 GHz | 26 GHz |
| Alimentation | 24Vdc / 230Vac | 24Vdc / 230Vac | 24Vdc / 230Vac | 24Vdc/6÷24Vdc |
| Signal de sortie | 2/4 fils 4 20mA, HART | 2/4 fils 4 20mA, HART | 2/4 fils 4 20mA, HART | 2/4 fils 4 20mA, HART |
| Logement | aluminium | aluminium | aluminium | Polycarbonate |
| Degré de protection | IP67 | IP67 | IP67 | IP68 / IP66 |
