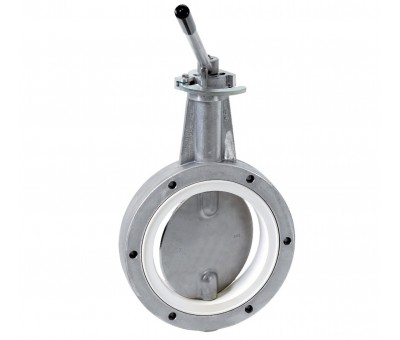

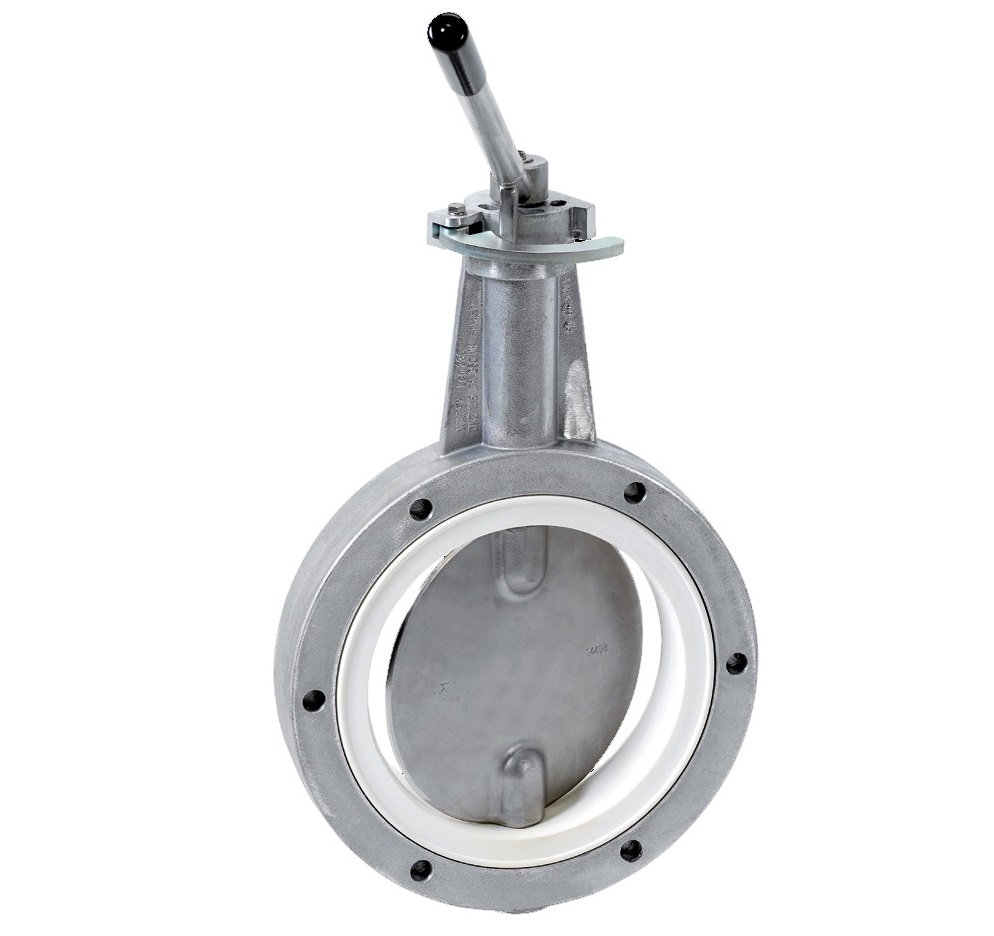

La vanne papillon "sortie de camion" est une vanne manuelle à fermeture étanche développée spécialement pour être montée sous conteneurs ou silos.
Deux modèles différents de robinets sont livrables, d‘une part une exécution légère et économique en forme d‘étoile et d‘autre part une robuste exécution à bride pleine.
Même si son domaine d‘application principal demeure celui du vrac solide, cette vanne convient aussi bien aux milieux solides que pâteux.

Caractéristiques

  • Diamètres nominaux : DN 150 - DN 300
  • Plage de températures : - 40°C à +200°C *
  • Différence de pression : jusqu‘à 2 bar *
  • Garantie absolue d‘étanchéité suivant DIN EN 12266 taux de fuite A.
  • Corps de vanne : monobloc.
  • Manchette d‘étanchéité : remplaçable**
    **La manchette d‘étanchéité est remplaçable, mais peut être livrée fixe, vulcanisée au corps de vanne en exécution spéciale.

DN A B (H) Hl BL (R ) ØLk n
mm mm mm mm mm mm mm mm
150 280 153 648 340 44 275 225 4
200 305 178 698 340 54 340 280 6
250 345 206 766 340 68 375 335 6
300 370 232 817 340 78 446 395 6
350 439 258 912 340 67 480 445 6
