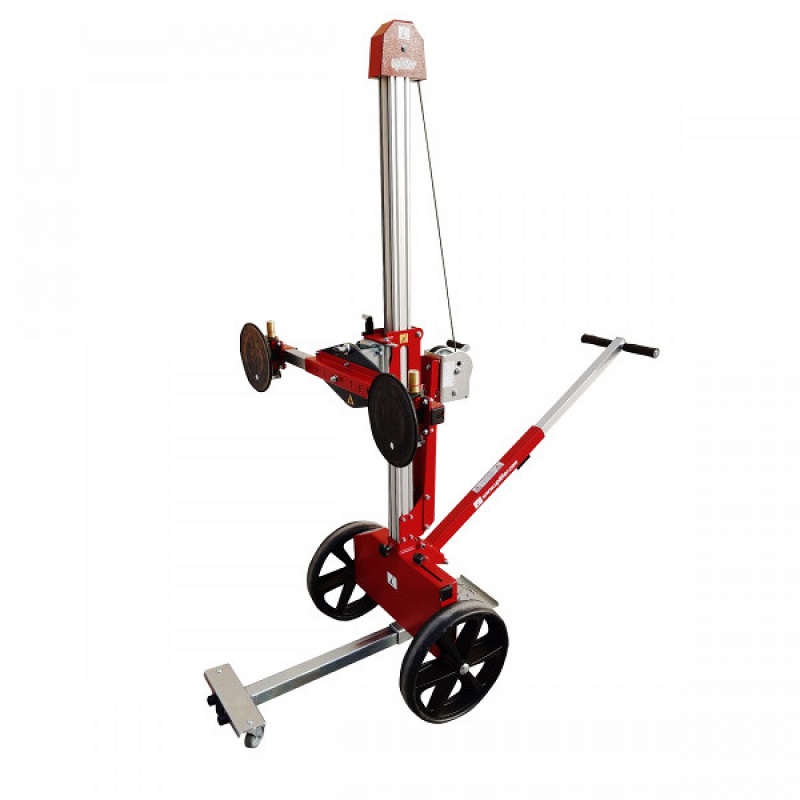

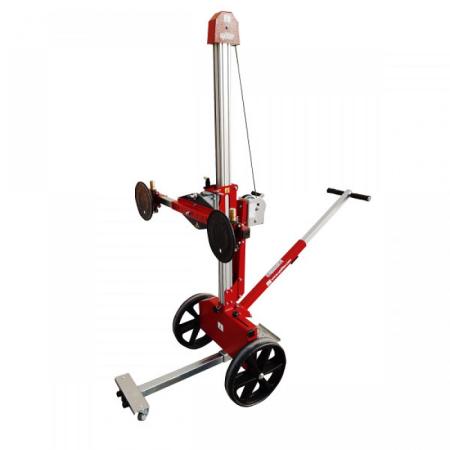

Chariot manipulateur de vitrage mobile UPT 150 - 250 Kg
Le manipulateur de vitrage mobile UPT est un appareil polyvalent permettant à un seul opérateur de transporter et positionner portes, fenêtres, verre, vitres, métal et bois sur n'importe quel chantier.
Equipé de 2 ou 4 ventouses manuelles ø230mm selon modèle, ce chariot permet la rotation des panneaux à 360°.
Un treuil de levage manuel (ou électrique pour UPT250) permet la montée et la descente du dispositif.
Un vérin électrique permet d'ajuster l'angle d'inclinaison du mât de +7° à -30° (sur UPT250)
Pour faciliter les déplacements, le manipulateur de vitrages UPT est équipé de 2 grandes roues ø400mm et d'un mât central pivotant à 90° afin de positionner le panneau sur le côté.
En option : ce manipulateur mobile peut recevoir :
- un système de déplacement latéral pour ajuster la position des panneaux,
- des prolongateurs pour déporter la charge vers l'avant, vers le bas ou en diagonal,
- des ventouses à main électriques en remplacement des ventouses manuelles.
- pour UPT250 : un adaptateur inclinable équipé d'un treuil de levage manuel permettant le basculement de panneaux de l'horizontale à la verticale.
Caractéristiques

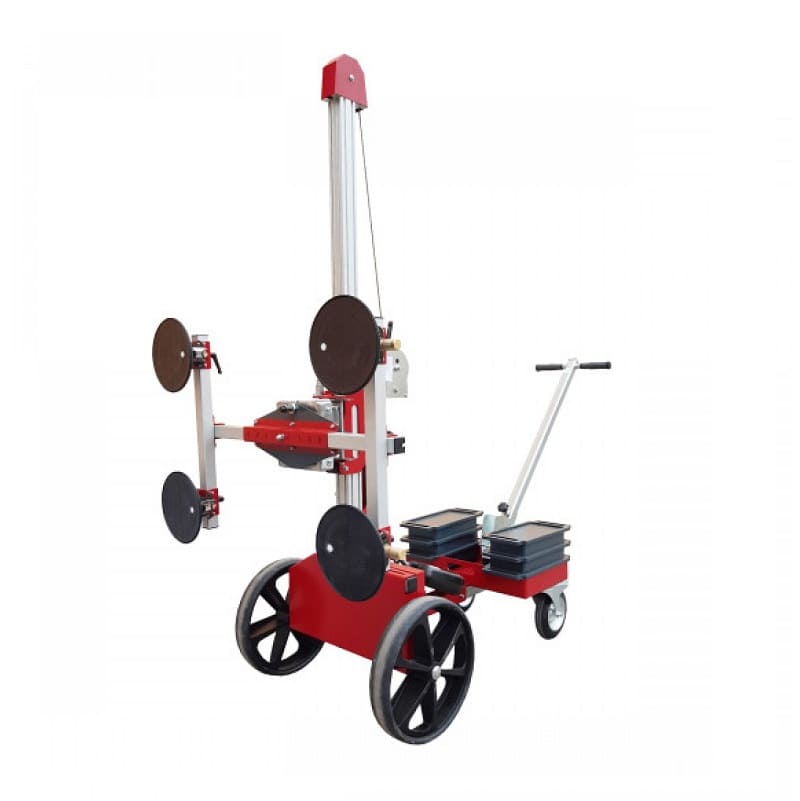

| Chariot manipulateur de vitrage | UPT 150 | UPT 250 (à contrepoids) |
| Charge maximale d’utilisation | 150kg | 250kg |
| Palonnier | 2 ventouses | 4 ventouses |
| Type de ventouses | sans silicone, non marquantes | sans silicone, non marquantes |
| Treuil de levage (montée/descente) | manuel | manuel ou électrique |
| Hauteur totale | 1972 mm | 1972 mm |
| Largeur totale | 713 mm (hors système de préhension) | 713 mm (hors système de préhension) |
| Mât central | Pivotant 90° | Pivotant 90° |
| Type de roues | Bandage caoutchouc | Bandage caoutchouc |
| Diamètre des roues | ø 400mm | ø 400mm |
| Montage / démontage | simple et rapide | simple et rapide |
| Poids à vide | 69kg | 240 kg |
