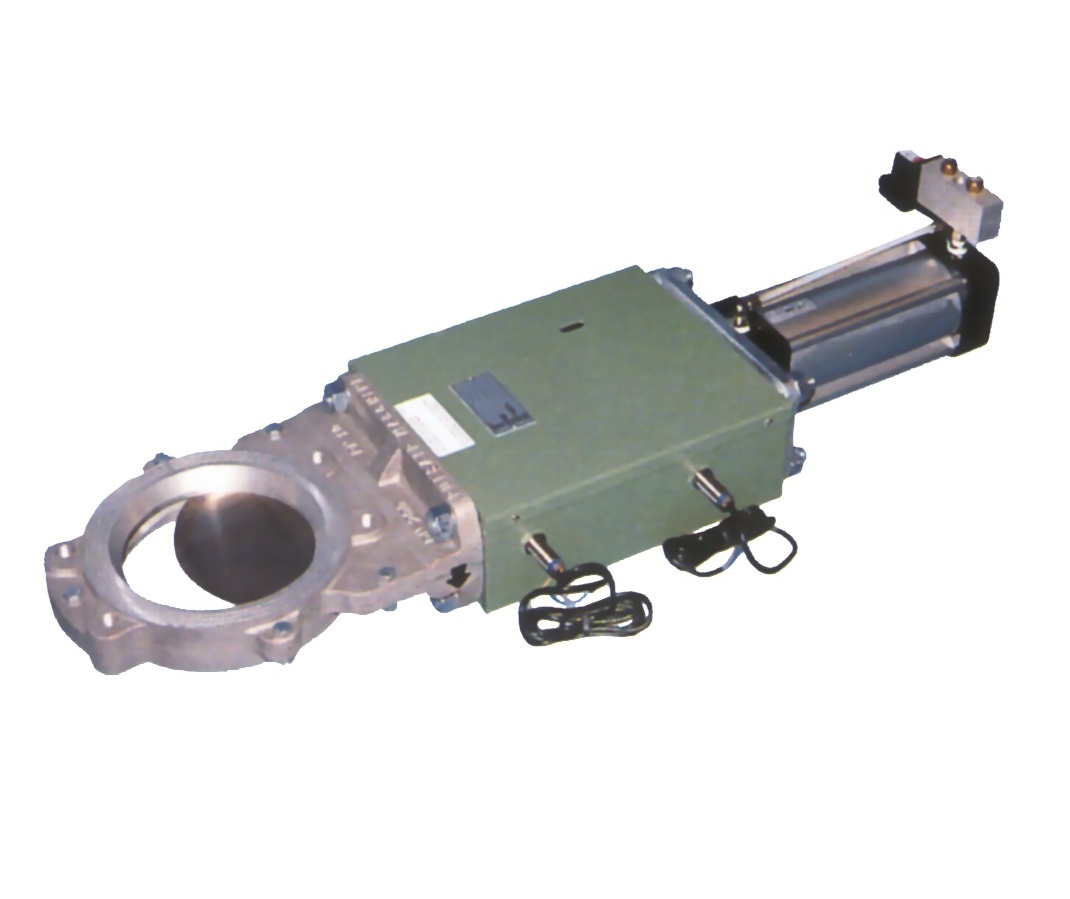

Vanne guillotine circulaire DN 80 à 400
Simple et fiable, cette vanne guillotine circulaire à passage intégral est destinée aux applications où une étanchéité parfaite est requise entre le matériel et la pression, notamment à température élevée et avec des produits abrasifs.
Elle s’emploie pour des poudres et granulés, sous silos, trémies, batch et convoyeurs à vis.
La gamme de vannes à guillotine circulaire est représentée en 6 versions :
- avec commande manuelle à volant
- avec commande manuelle à poulie et chaîne
- avec commande électropneumatique
- étanche air-produit à commande manuelle à volant
- étanche air-produit à commande manuelle à poulie et chaîne
- étanche air-produit à commande électropneumatique
Caractéristiques
L’étanchéité est assurée par une garniture toroïdale qui agit sur la lame dans la position fermée.
L’étanchéité vers l’extérieur est assurée par un système réglable.
La commande manuelle de la vanne est représentée par un volant et une poulie avec chaîne.
La commande électropneumatique de la vanne est composée d’un cylindre à double-effet alimenté par un distributeur monostable 5/2 - G1/4".
Deux fins de course inductifs Ø18 de proximité signalent à distance la position de la lame.
La vanne guillotine pneumatique, dans une conception spéciale, peut être fournie dans 3 positions pour dosage volumineux ou fin sur balance.
Les vannes guillotines électropneumatiques sont conçues et fabriquées en conformité avec les Directives Communautaires 89/392/EEC
Corps :
- Fonte d'aluminium aC 42100
- Fonte d'aluminium aC 42100 avec durcissement de surface
- Fonte G25
- Fonte en acier inoxydable AISI 304 ou AISI 316
Bague d’étanchéité :
- NBR blanc
- VITON
- Silicone
Lame :
- Acier inoxydable AISI 304 ou AISI 316
Options disponibles :
- Electrovanne de contrôle avec ou sans groupe FrL
- Micro-interrupteurs de différents types
- Boîte de jonction pour micro connexions et électrovannes
- Fermer le groupe d'échec
- Rinçage automatique du nettoyage interne du corps
