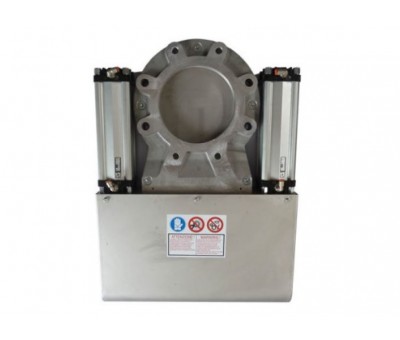

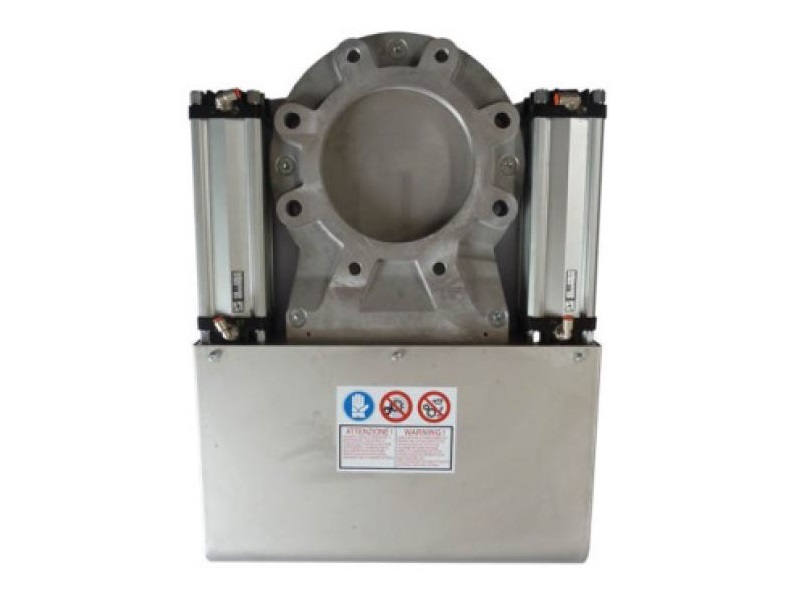

Cette vanne guillotine électropneumatique compacte est utilisée pour intercepter des flux de pulvérulents, granules, poudres dans l’industrie.
De section ronde, munie de doubles brides de fixation et d’un passage nominal de 150 à 200 mm, elle est le plus souvent sollicitée sous le cône, en sortie des silos, trémies, etc. Elle permet le passage de la totalité du produit avec une bonne étanchéité.

Nos vannes guillotine à commande pneumatique sont conçues pour l’étanchéité entre contre brides PN10 ou ANSI 150lb. L’herméticité est assurée par une garniture toroïdale qui agit sur la lame dans la position fermée.
La vanne est actionnée à l’aide d’un vérin, dans une conception spéciale qui la rend facilement intégrable à un installation existante et exigue.
Ce dispositif est conçu et fabriqué en collaboration avec les Directives Communautaires 89/392/EEC

Caractéristiques

Caractéristiques techniques :
  • Température de service de -10° à +90°C
  • Certification 89/392 CEE
  • Construction en Acier Peint (1) ou Inox 304 (3)
  • Actionneur par Vérin Pneumatique

Diam. nominal Unité DN 150 DN 200 DN 250
A mm 670 770 895
B mm 295 345 395
c mm 375 425 500
D mm 386 441 515
E mm 240 295 350
F mm 153 200 254
GxH mm 4 X Ø22 4 X Ø22 6 X 22
lxML Métrique 4 X M20 4 X M20 6 X M20
P mm 95 95 115
R mm 112 112 112
S mm 65 65 65
Q mm 485 540 640
