ETEMI

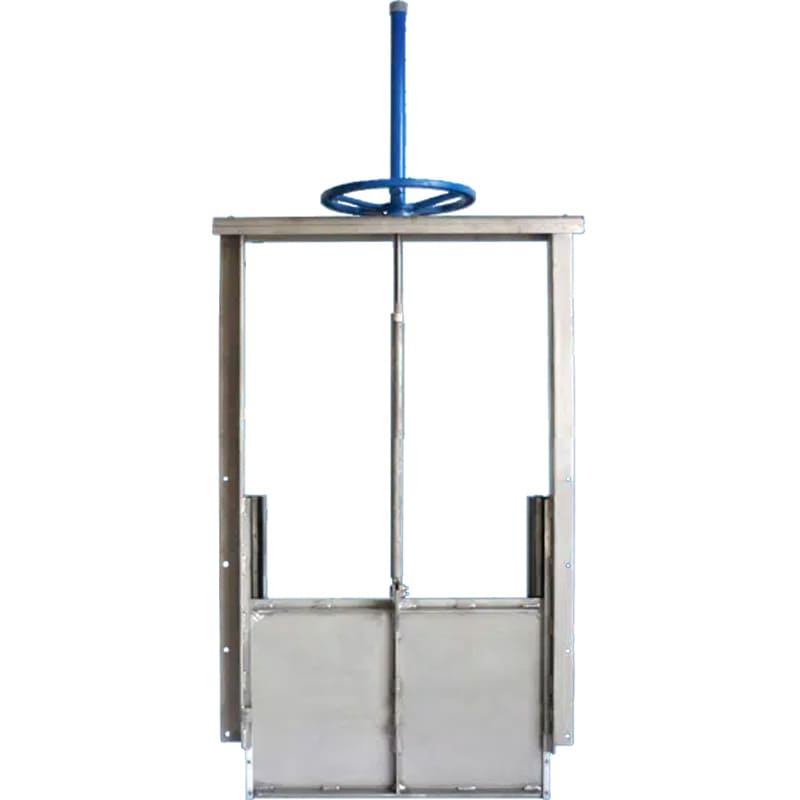

Vanne murale à pelle descendante MC
Caractéristiques :
- Applications : Réseaux d'eau - Régulation de liquides
- Cinématique : Tige Montante ou Non montante
La vanne murale à pelle descendante MC est une vanne guillotine de section standard 200 × 200 à 2000 × 2000 mm.
Conseil et dimensions spécifiques sur demande.
Caractéristiques
| Applications | Réseaux d'eau - Régulation de liquides |
|---|---|
| Cinématique | Tige Montante ou Non montante |
| Dimensions | Section 200 × 200 à 2000 × 2000 mm / Autres sur demande |
| Motorisation | Actionneur pneumatique, Electrique par servomoteur, Hydraulique par vérin, Volant |
| Matériau | acier inox AISI304, acier inox AISI316 |
Caractéristiques techniques
- Vanne de canal pour régularisation du niveau d'eau amont
- Cadre à cheviller contre génie civil (planéité + ou - 2mm/ml)
- Sens de montage : Amont ou aval
- Etanchéité 3 côtés pour débordement
- Débit de fuite entre 0,05 et 0,015 l/seconde et par mètre linéaire de joint
- (La Norme DIN 19569-4 Classe 5 requière 0,02l/sec par mètre linéaire de joint)
Matériaux de construction
- Chassis : Acier Inox AISI 304 ou 316
- Pelle : Acier Inox AISI 304 ou 316
- Glissière : PEHD
- Colonnette ou Support : Acier Galvanisé,Acier Inox AISI 304 ou 316
- Support intermédiaire : Acier Inox AISI304
- Ecrou : Bronze
- Etanchéité : EPDM / Nitrile
Mot du fournisseur
ETEMI vous propose des vannes murales pour contrôler l’eau dans les réseaux d’assainissement, les stations d’épuration, les bassins de rétention et les canaux.
Ces équipements, aussi appelés vannes rectangulaires d’isolement, permettent de réguler ou d’interrompre le passage de l’eau selon les besoins du chantier. Elles existent en version étanche sur trois ou quatre côtés, avec différentes configurations selon les contraintes hydrauliques.
Nous proposons plusieurs systèmes de manœuvre : volant manuel, clé en T, tige allonge pour déporter la commande, réducteur ou motorisation.
Le choix dépend de la profondeur de pose, de la fréquence d’utilisation et de l’accessibilité. Nous conseillons les collectivités, exploitants ou entreprises de travaux publics dans le choix du bon dispositif.
Afin répondre rapidement aux demandes urgentes et de limiter les délais sur chantier, nous tenons un stock important de vannes murales aux dimensions standard, allant de 200×200mm à 1000×1000mm.
Nous proposons plus généralement tous les équipements pour les réseaux d'eau tels que pompes à membranes, skimmers ou clapets. nous mettons notre expertise à votre service.
Consultez nous sans hésitation.
