Vanne murale bidirectionnelle étanche sur 4 côtés MU

En savoir plus

Caractéristiques :

- Applications : Réseaux d'eau - Régulation de liquides
- Cinématique : Tige Montante, Non montante

Voir toutes les caractéristiques

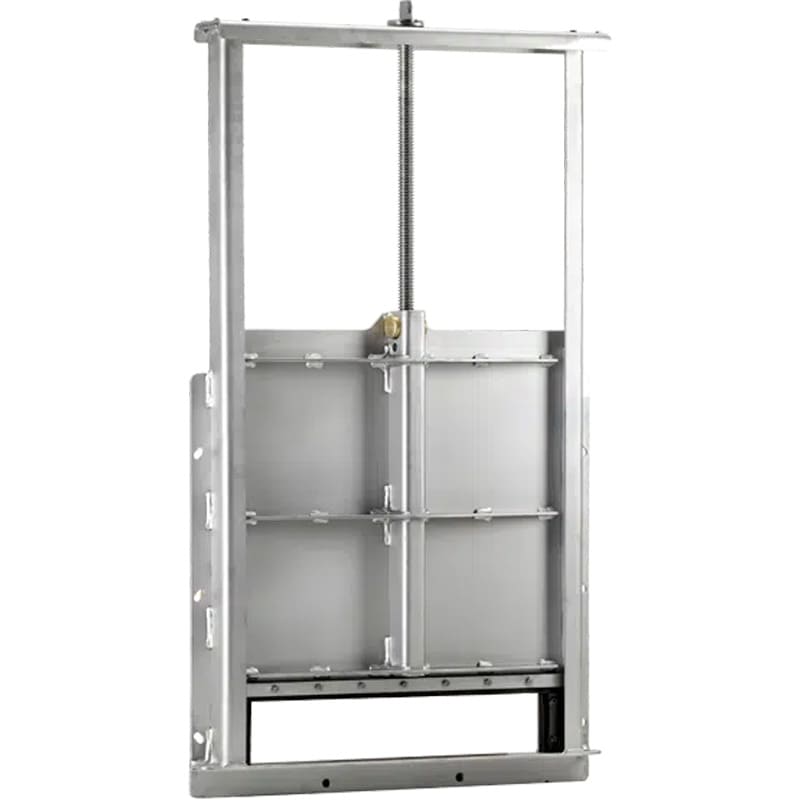

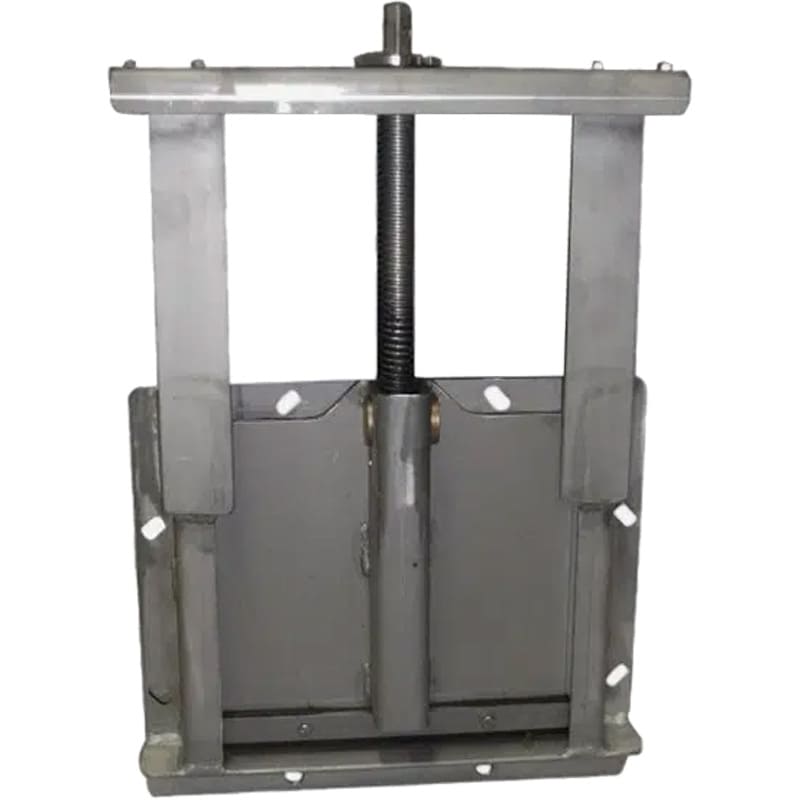

La vanne murale bidirectionnelle MU est une vanne étanche sur 4 côtés de section standard 200 × 200 à 2000 × 2000 mm.
Dimensions spécifiques sur demande

Caractéristiques techniques

  • Cadre à cheviller contre le génie civil (planéité ± 2mm/ml)
  • Sens de montage : Amont ou aval
  • Etanchéité : 4 côtés
  • Débit de fuite : entre 0,05 et 0,15 L/minute et par mètre linéaire de joint
  • (La norme DIN 19569-4 Classe 5 requiert 0,02 L/seconde et par mètre linéaire de joint)

Matériaux de construction

  • Chassis : Acier peint, Acier Inox AISI 304 ou 316
  • Pelle : Acier peint, Acier Inox AISI 304 ou 316
  • Glissière : PEHD
  • Colonnette ou support : Acier galvanisé, Acier Inox AISI 304 ou 316
  • Support intermédiaire : Acier Inox AISI 304
  • Ecrou : Bronze
  • Etanchéité : EPDM / Nitrile

Caractéristiques

Applications Réseaux d'eau - Régulation de liquides
Cinématique Tige Montante, Non montante
Dimensions Section 200 × 200 à 2000 × 2000 mm / Autres : nous consulter
Motorisation Electrique par servomoteur, Hydraulique par vérin, Volant
Matériau Corps et pelle : acier inox AISI304, acier inox AISI316


Dimensions A(mm) B(mm) C(mm) Colonne d’eau (m) Taille chevilles Poids - Tige montante Poids - Tige non montante
200x200 380 332 638 6 M10 11 16
300x300 480 432 838 6 M10 17 25
400x400 580 532 938 6 M10 25 35
500x500 680 632 1138 6 M10 33 45
600x600 780 732 1338 6 M10 41 55
700x700 880 832 1538 6 M10 53 69
800x800 980 932 1738 6 M10 63 81
900x900  1080 1052 1958 6 M10  82 108
1000x1000  1184 1152 2158 6 M10  97 124
1200x1200  1384 1352 2558 6 M10  139 173

Mot du fournisseur

Les vannes murales ETEMI contrôlent l’eau dans les réseaux d’assainissement, les stations d’épuration, les bassins de rétention et les canaux. Ces équipements permettent de réguler ou d’interrompre le passage de l’eau selon les besoins du chantier.
Elles existent en version étanche sur trois ou quatre côtés, avec différentes configurations selon les contraintes hydrauliques.

Nous proposons plusieurs systèmes de manœuvre : volant manuel, clé en T, tige allonge pour déporter la commande, réducteur ou moteur motoréducteur. Le choix dépend de la profondeur de pose, de la fréquence d’utilisation et de l’accessibilité. Nous conseillons les collectivités, exploitants ou entreprises de travaux publics dans le choix du bon dispositif.

L’installation peut se faire en applique, sur une surface plane, ou en encastrement, directement dans une réservation béton. Le montage varie selon les attentes en matière d’étanchéité, de pression ou d’usage. Chaque type de pose garantit un fonctionnement fiable si les recommandations sont respectées.

Nous tenons un stock important de vannes murales aux dimensions standard, allant de 200×200mm à 1000×1000mm.
Nous répondons rapidement aux demandes urgentes et limitons ainsi les délais sur chantier.
Des formats sur mesure sont également disponibles sur commande, avec accompagnement technique.
